Fachböden Und Kleiderstangen Montieren Fitting The Shelves And Clothing Rails - PIURE NEX PUR Montageanleitung

NEX PUR SCHRANK
FACHBÖDEN UND KLEIDERSTANGEN MONTIEREN
FITTING THE SHELVES AND CLOTHING RAILS
14
WARDROBE

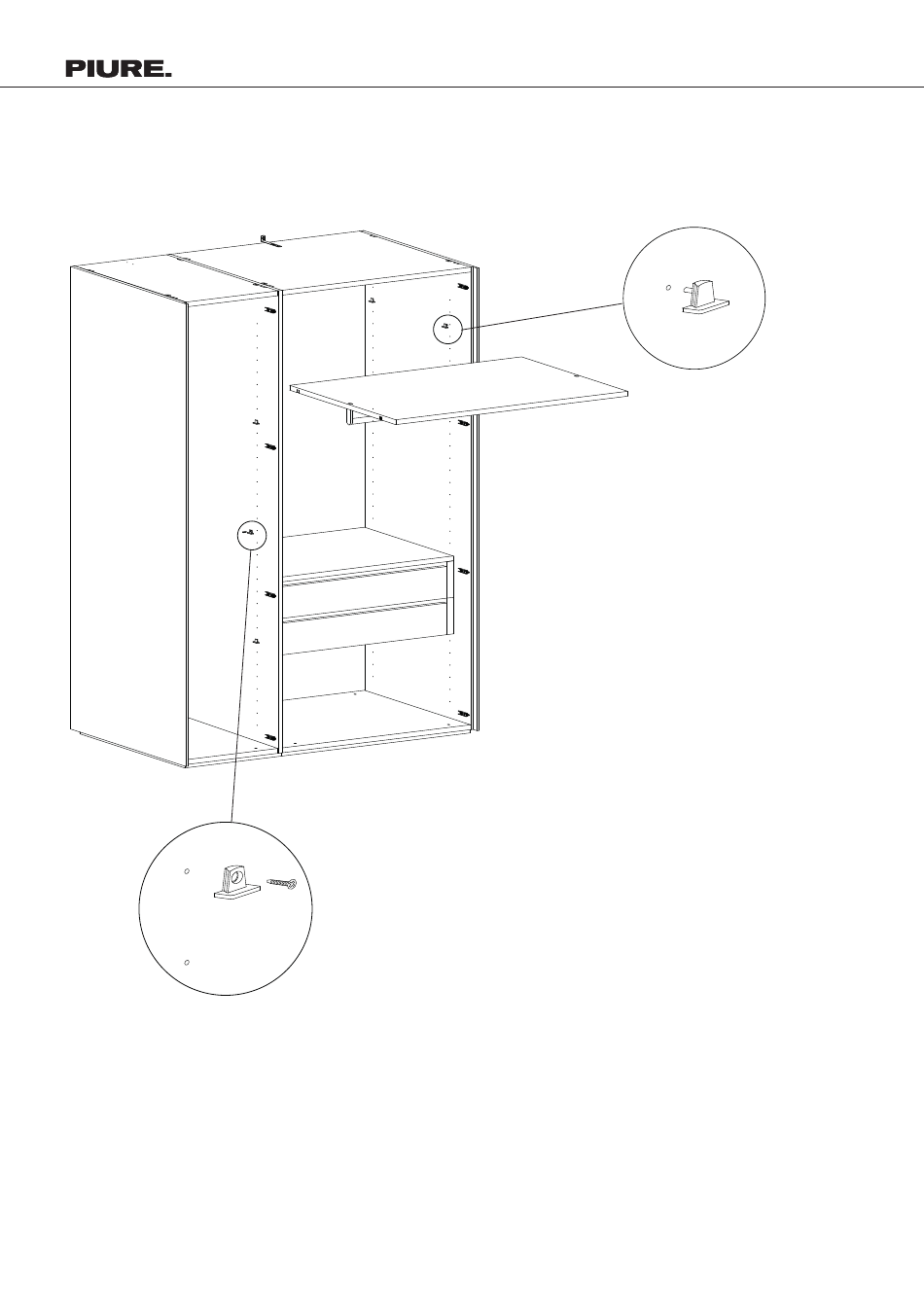

Fachböden montieren
• Es liegen Tablarverbinder zum Stecken und Einschrauben bei.
! Zur Stabilisierung muss (möglichst auf halber Schrankhöhe) ein
Fachboden pro Schrankelement, mit den verschraubten Tablar­
verbindern montiert werden!
• Die Unterteile der Tablarverbinder in die Reihenlochbohrungen
der Schrankseiten stecken. Fachböden auflegen und einrasten.
• Die Gegenstücke der Fachbodenträger sind werksseitig im Fach­
boden vormontiert.
Fitting the shelves
• There are fitting bags with shelf supports with pins and shelf
c onnecting­fittings with screws.
! One shelf per wardobe element, at approx. half height of the
wardobe, must be fitted with shelf connecting­fittings, for stabi­
lizing the unit!
• Put shelf supports in the hole lines on the sides of the wardobe.
• The counterparts of the shelf supports are prefitted in the shelves.
• Fit shelves on top of the supports an dick into place.
MONTAGEANLEITUNG // ASSEMBLY INSTRUCTION
Kleiderstangen montieren
Die Stangen in die Lager stecken und
die Lager durch Elementboden oder
Fachboden verschrauben.
Fitting clothes rails
Place the rails in the clothes rail bracket
and screw it to the shelf or top structural
shelf.
