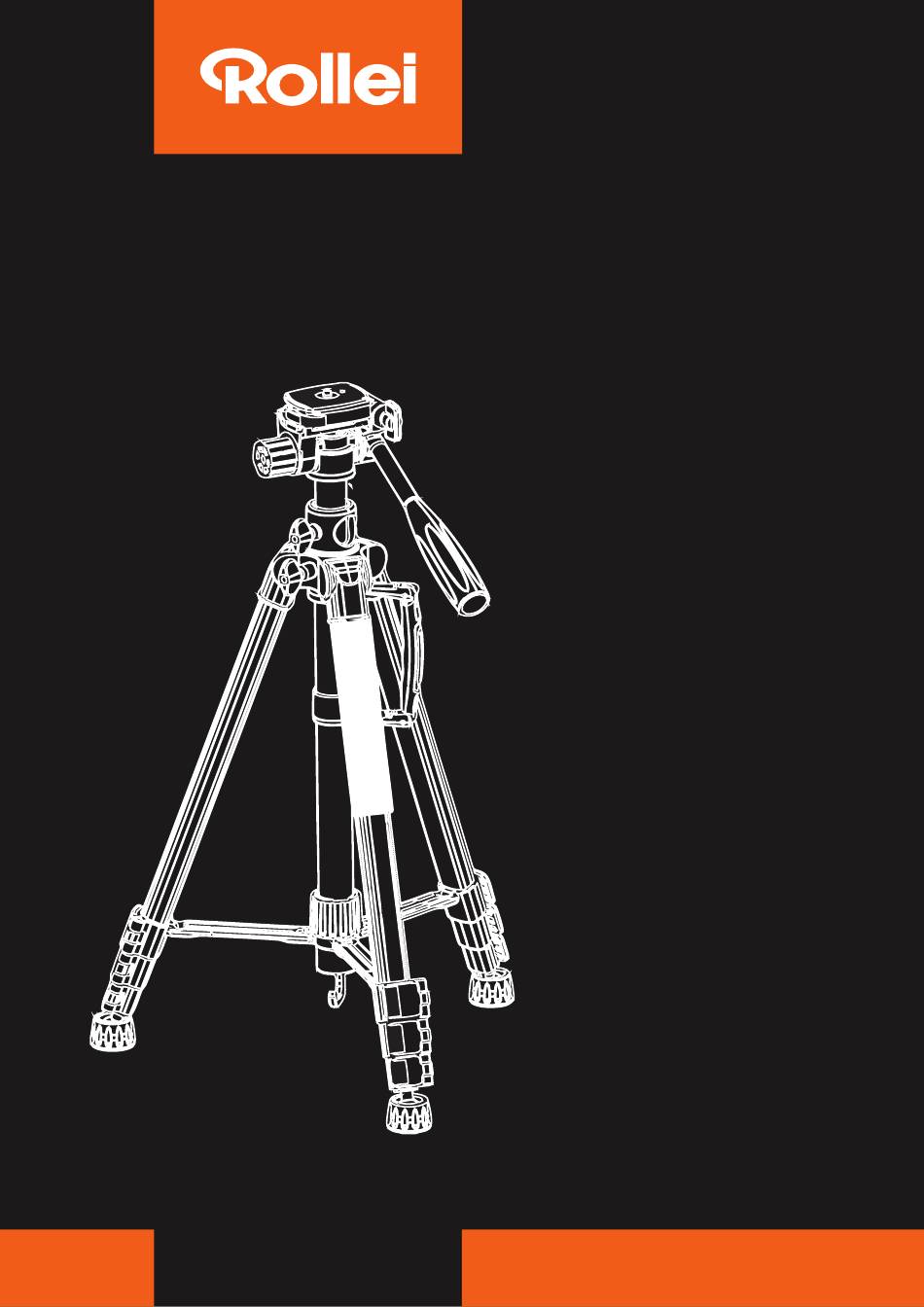

- Seite 1 Compact Traveler Star S3 Makro Compact Traveler Star S3 Macro ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH www.rollei.de...
-
Seite 2: Einführung Des Stativs
1. Einführung des Stativs Sicherheits-PIN Mittelsäule 1/4“-Schraube Winkel-Verriegelungsknopf Neige-Verriegelungsknopf Haken Zentrale Achsen-Verriegelung Vertikal- Verriegelungsknopf Mittelsäulen-Verriegelungsknopf Verriegelungshebel Stativbein Griff Beinverschluss Gummifüße Abb. 1 Abb. 2 Abb. 2 Abb. 3 Abb. 4 Abb. 5 Abb. 6 Abb. 7 Abb. 8 DEUTSCH... -
Seite 3: Die Verwendung Der Schnellwechselplatte
2. Die Verwendung der Schnellwechselplatte Um die Schnellwechselplatte zu entfernen, ziehen Sie Sie den Verriegelungshebel der Platte nach außen, die Schnellwechselplatte löst sich dann und kann abgenommen werden (siehe Abb. 2). 3. Vertikales Schwenken, horizontales Drehen und 90-Grad-Aufnahme – Drehen Sie den Schwenkeinstellknopf zum Lockern in Pfeilrichtung, um so ein gleichmäßiges Schwenken zu ermöglichen. Drehen Sie den Knopf in die entgegengesetzte Richtung zum Festziehen. -
Seite 4: Technische Daten
4 cm Gewicht 242 g Traglast maximal 5 kg Schnellwechselplatte Maße 6,5 x 5 x 1,5 cm Gewicht 21 g Lieferumfang Compact Traveler Star S3 Makro, Tasche Änderungen von Design und technischen Daten bleiben vorbehalten und bedürfen keiner Ankündigung. DEUTSCH... - Seite 5 1. Introduction of the Tripod Safety PIN Centre column 1/4“ screw Angle locking knob Tilt locking knob Hook Central axis locking knob Vertical locking knob Centre column locking knob Locking lever Tripod leg Handle Leg lock Rubber feet Fig. 1 Fig.
- Seite 6 2. Using the Quick-Release Plate To remove the quick-release plate, pull the locking lever of the plate outwards, the quick-release plate will then release and can be remo- ved (see fig. 2). 3. Vertical Swivelling, Horizontal Turning and 90 Degree Shooting –...
-
Seite 7: Technical Data
Technical Data Tripod Material Aluminium Minimum height 52 cm Maximum height 178 cm Working height maximum 150 cm Packing size 58 cm Weight 1,63 kg Maximum load 5 kg Leg segments Tripod leg diameter 16.6 / 19.8 / 23 / 26.6 mm Monopod Minimum height 44 cm... -
Seite 8: Service-Hotline
Rollei GmbH & Co. KG In de Tarpen 42 22848 Norderstedt Service Hotline: +49 40 270750277 /rollei.foto.de @rollei_de Item No.: 28640 www.rollei.com...
