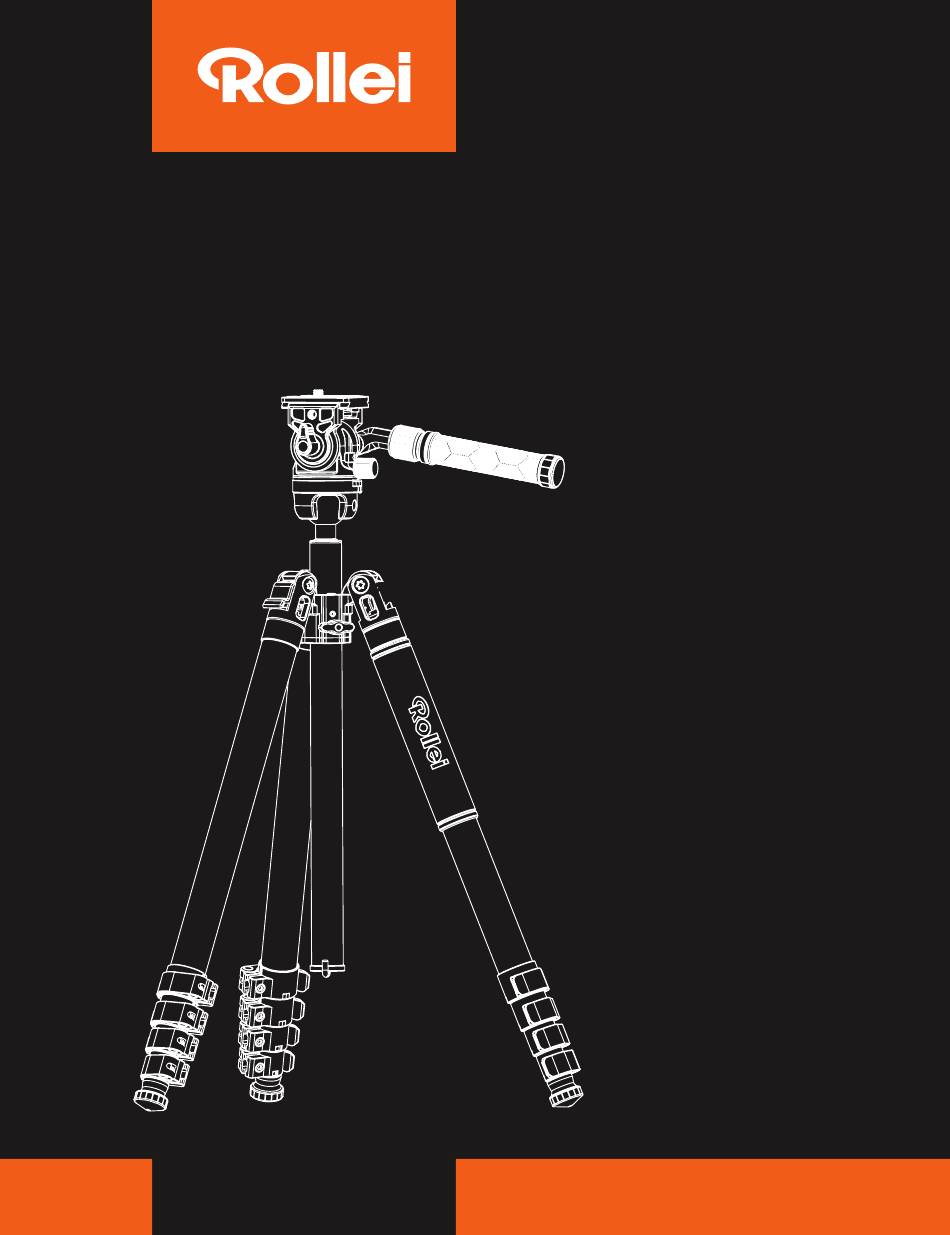

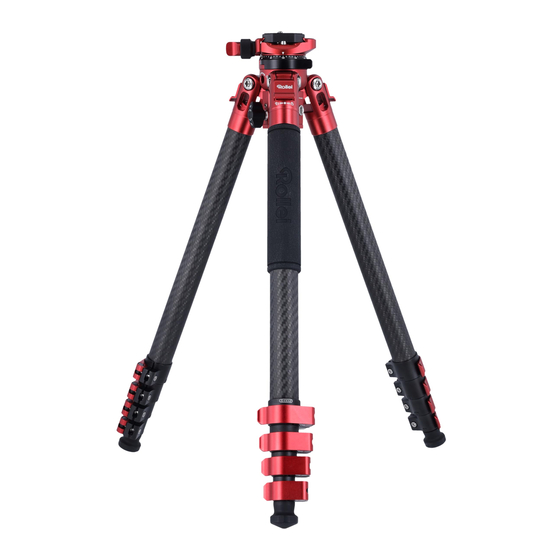

- Seite 1 Easy Traveler Video / XL Videostativ | Video Tropod ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH www.rollei.de...
-
Seite 2: Inhaltsverzeichnis
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 *Nur für Rollei Easy Traveler XL . - Seite 3 Technical Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 *Only for Rollei Easy Traveler XL .
-
Seite 4: Bedienungsanleitung
Rollei Easy Traveler Video Bedienungsanleitung Danke, dass Sie sich für unsere Produkte entschieden haben! Vor der Verwen- dung bitte sorgfältig durchlesen . Produktübersicht Panoramakopf 1/4-Zoll-Schraube Plattform-Verriegelungsknopf Schnellwechselplatte Griff-Verriegelungs- und Winkel- 1/4-Zoll-Gewinde einstellknopf Neigungs-Verriegelungsknopf Verriegelung für Grifflänge Wasserwaage Griff Basisplatte Panorama Verriegelungsknopf Versteckter Inbussschlüsse... -
Seite 5: Bedienung
Bedienung Schnellwechselplatte nutzen 1 . Knopf lösen 2 . Legen Sie die Wechselplatte ein, wie auf den Lösen Bildern . Verriegeln 3 . Kippen Sie die Platte, um erst eine Seite einzu- legen, dann die andere . 4 . Drehen Sie die Platte mit dem Knopf fest . Neigung nutzen 1 . -
Seite 6: Griff-Winkel Einstellen
Bedienung Griff-Winkel einstellen 1 . Lösen Sie den Griff-Winkel-Einstellknopf . Lösen 2 . Stellen Sie den Griff auf den gewünschten Winkel ein . Verriegeln 3 . Ziehen Sie den Griff-Winkel-Einstellknopf fest . Inbusschlüssel Um den versteckten Inbusschlüssel zu entfernen, drücken Sie ihn von der Vorder- seite des Kopfes aus seiner Halterung . -
Seite 7: Fixierung Des Kugelkopfs
Bedienung Fixierung des Kugelkopfs 1 . Stellen Sie den Kugelkopf in die Vertikale, sodass das Loch in der Kugel von oben sichtbar ist und die Schraube zu sehen ist . 2 . Drehen Sie den Kopf mit Hilfe des Inbusschlüssel fest, um ein eigenständiges lösen zu vermeiden . -
Seite 8: Nutzung Des Stativs
Nutzung des Stativs 3/8-Zoll-Schraube 2-Teilige-Mittelsäule für Aufnahmen im niedrigen Winkel Drehen Sie die Feststellschraube, um die Höhe der Mittelsäule zu justieren . Silikon Griff Drehen Sie den Haken raus, dort befindet sich die Smartphone-Halterung Haken zum Anbringen von Gewicht für mehr Stabilität Öffnen Sie den Verriegelungs-Hebel an den Beinen, um die einzelnen Sektion auf die gewünschte Länge auszufahren . - Seite 9 Nutzung des Stativs Hoher Mittlerer Niedriger Winkel Winkel Winkel...
-
Seite 10: Nutzung Als Einbeistativ
Nutzung als Einbeistativ Nur für das Easy Traveler Video XL Einbeinstativ (verbunden mit kurzer Mittelsäule) 1 . Lösen Sie das Einbeinstativbein . 2 . Lösen Sie die Verbindungsposition der zweiteiligen Mittelsäule, nehmen Sie die obere kurze Mittelsäule ab . 3 . Verbinden Sie die kurze Mittelsäule mit dem Einbeinstativ . -
Seite 11: Smartphone-Halter
Smartphone-Halter Verwendung des versteckten Smartphone-Halters – Klappen Sie die beiden Enden aus, um Ihr Smartphone einzuspannen . Verwendung des Halters – Direkt auf dem Stativ – In der Plattform – Auf der Schnellwechselplatte... -
Seite 12: Technische Daten
Technische Daten Stativ Easy Traveler Video Material Carbon Sektionen Stativbeindurchmesser Max . Ø 25 mm Packmaß 46,8 cm Minimale Höhe 14 cm Maximale Höhe 164 cm Gewicht 1,36 kg Maximale Traglast Stativ: 15 kg | Kugelkopf: 4,5 kg Schnellwechselplatte Maße (L x B x H) - Seite 13 Technische Daten Stativ Easy Traveler Video XL Material Carbon Höhe minimal 16,5 cm Höhe maximal 170 cm Arbeitshöhe maximal 136 cm Packmaß 55 cm Gewicht 1,63 kg Traglast maximal 6 kg Sektionen Stativbeindurchmesser Ø 28 / 25 / 22 / 19 mm Monopod Höhe minimal...
-
Seite 14: User Manual
Rollei Easy Traveler Video User Manual Thank you for choosing our products! Read carefully before use . Product Overview Panorama Head 1/4 inch screw Platform locking knob Quick release plate Handle lock and angle 1/4-inch thread adjustment knob Tilt lock knob... -
Seite 15: Operation
Operation Using the quick release plate 1 . Loosen the knob 2 . Insert the quick release plate as shown Loosen in the pictures . Tighten 3 . Tilt the plate to insert first one side, then the other . 4 . -
Seite 16: Adjusting The Handle Angle
Operation Adjusting the handle angle 1 . Loosen the handle angle adjustment Loosen knob . 2 . Adjust the handle to the desired angle . Tighten 3 . Tighten the handle angle adjustment knob . Allen key To remove the hidden Allen key, push it out of its holder from the front of the head . -
Seite 17: Fixing The Ball Head
Operation Fixing the ball head 1 . Place the ball head in the vertical position so that the hole in the ball is visible from above and the screw is visible . 2 . Tighten the head with the help of the Allen key, to prevent it from loosening on its own . -
Seite 18: Using The Tripod
Using the Tripod 3/8-inch screw 2-section centre column for low angle shooting . Turn the locking screw to adjust the height of the centre column . Silicone handle Turn the hook out, there is the smartphone holder Hook to attach weight for more stability Open the locking lever on the legs to extend each section to the desired length . - Seite 19 Using the Tripod High Middle angle angle angle...
-
Seite 20: Using As Monopod
Using as Monopod Only für the Easy Traveler Video XL Monopod (connected with short centre column) 1 . Loosen the monopod leg . 2 . Loosen the connection position of the two-piece centre column, remove the upper short centre column . -
Seite 21: Smartphone Holder
Smartphone Holder How to use the hidden smartphone holder – Unfold the two ends to clamp your smartphone . How to use the holder – Directly on the tripod – In the platform – On the quick release plate... -
Seite 22: Technical Data
Technical Data Tripod Easy Traveler Video Material Carbon Sections Tripod leg diameter Max . Ø 25 mm Folded 46 .8 cm Minimum height 14 cm Maximum height 164 cm Weight 1 .36 kg Maximum load Tripod: 15 kg | ball head: 4 .5 kg... - Seite 23 Technische Daten Tripod Easy Traveler Video XL Material Carbon Minimum height 16 .5 cm Maximum height 170 cm Maximum working height 136 cm Folded 55 cm Weight 1 .63 kg Maximum load 6 kg Sections Tripod leg diameter Ø 28 / 25 / 22 / 19 mm...
- Seite 24 Rollei GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt Service Hotline: +49 40 270750277 Item No. Easy Traveler Video: 22995 (red), 22996 (grey) Item No. Easy Traveler Video XL: 23026 (red), 23027 (grey) www.rollei.com...
