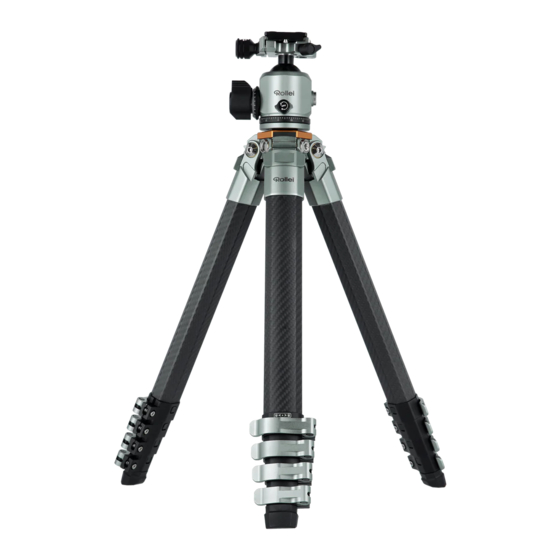

- Seite 1 Lion Rock Pro inkl. Stativkopf / incl. Tripod Head ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH www.rollei.de...
- Seite 2 Inhalt Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Produktübersicht Panoramakopf .
- Seite 3 Content Product Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Product Overview Ball Head .
- Seite 4 Produktübersicht Danke, dass Sie sich für unsere Produkte entschieden haben! Vor der Verwen- dung bitte sorgfältig durchlesen . Produktübersicht Kugelkopf Basisplatte Basis Sicherungsmechanismus 1/4-Zoll-Schraube Schnellwechselplatte Wasserwaage Arretierschraube der Basisplatte Schnellwechselplatte 12 12 Anti-Rutsch-Rille Panorama-Basis- Kugel-Gelenk Verriegelungs-Knopf Dämpfungs-Knopf 1/4-Zoll-Gewinde Hauptverriegelungsschraube Basis-Verriegelungs-Knopf DEUTSCH...
- Seite 5 Schnellwechselplatte nutzen 1 . Lösen Sie die Arretierschraube der Basisplatte [3] . Drücken Sie dazu zusätz- lich den Sicherungsmechanismus der Schnellwechselplatte [2] herunter, um die Basisplatte [1] komplett öffnen zu können . 2 . Richten Sie die Schnellwechselplatte [11] wie im Bild dargestellt aus . 3 .
- Seite 6 Einstellung der Dämpfung 1 . Installieren Sie Ihre Kamera auf dem Kugelkopf . 2 . Lösen Sie die Hauptverriegelungsschraube A [7] (Abb . 1) und schwenken Sie die Kameraplattform vorsichtig, bis Sie die gewünschte Bewegungsempfind- lichkeit gefunden haben . 3 . Ziehen Sie dann den Dämpfungs-Knopf B [6] heraus (Abb . 1) und drehen Sie ihn im Uhrzeigersinn, bis die beiden Stopper sich treffen (Abb .
- Seite 7 Einstellung der Dämpfung Dämpfung lösen Hinweis: Halten Sie das Gerät mit einer Hand fest und führen Sie diesen Vorgang mit der anderen Hand durch, um eine Beschädigung des Geräts zu vermeiden . 1 . Ziehen Sie den Dämpfungs-Knopf [6] heraus (Abb . 1) und lassen Sie ihn los, wenn er gegen den Uhrzeigersinn in die entsprechende Position gedreht ist .
- Seite 8 Produktübersicht Stativ Festziehen Zubehör-Verriegelungsknopf Lösen Winkelverriegelung Gummifüße / Spikes Zubehör-Sicherheitsknopf Nutzen Sie den mitgelieferten Inbusschlüssel wie in der Abbildung, um die Füße festzuziehen oder zu lösen . DEUTSCH...
- Seite 9 Winkeleinstellung Halbautomatische Winkeleinstellung: Ziehen Sie die Winkelverriegelung [2] heraus bis sie sich fixiert . Stellen Sie das Bein auf den maximalen Winkel ein, die Winkelverriegelung [2] springt automatisch zurück in die Einrastung . Bewegen Sie das Bein dann in den gewünschten, kleineren Winkel, bis es automatisch einrastet .
- Seite 10 Drehen Sie die Konter-Schraube mit dem Inbusschlüssel, bei montiertem Kopf nach oben, um das Drehen des Kopfes zu verhindern . Optional erhältlich Nivellieradapter für Lion Rock Pro Nivellier-Feststellschraube Lösen Sie die Nivellier-Feststellschraube, um den Winkel frei einzustellen . Drehen Sie den Haken nach links, um ihn zu lösen .
- Seite 11 Optional erhältlich Mittelsäule für Lion Rock Pro Mittelsäulen-Feststellschraube . Lösen Sie die Mittelsäulen-Feststellschraube, um die Mittelsäule in der Höhe zu verstellen . Drehen Sie den Haken nach links, um ihn zu lösen . Drehen Sie die Konter-Schraube mit dem Inbusschlüssel, bei montiertem Kopf nach oben, um das Drehen des Kopfes zu verhindern .
- Seite 12 Lösen Sie die Zubehör-Feststellschraube . Drücken und halten Sie den Zubehör- Sicherungsknopf . Lösen Entnehmen Sie das Zubehör . Festziehen Technische Daten Lion Rock Pro Stativ mit / ohne Stativkopf Material Carbon Sektionen Stativbeindurchmesser Max . Ø 32 mm Packmaß...
- Seite 13 Kugel-Durchmesser 4,4 cm Basis-Breite 5,7 cm Basis-Höhe 9,1 cm Gewicht 0,46 kg Maximale Traglast 20 kg Lion Rock Pro + Nivellierung Sektionen Stativbeindurchmesser Max . Ø 32 mm Packmaß 55 cm Minimale Höhe 13,5 cm Maximale Höhe 143 cm Gewicht...
