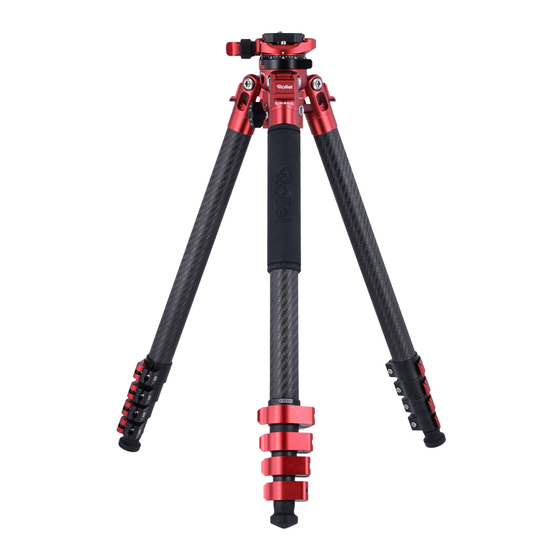

- Seite 1 Easy Traveler / XL Stativ | Tripod ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH www.rollei.de...
-
Seite 2: Inhaltsverzeichnis
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 *Nur für Rollei Easy Traveler XL . - Seite 3 Technical Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 *Only for Rollei Easy Traveler XL .
-
Seite 4: Bedienungsanleitung
Rollei Easy Traveler Bedienungsanleitung Danke, dass Sie sich für unsere Produkte entschieden haben! Vor der Verwen- dung bitte sorgfältig durchlesen . Produktübersicht Panoramakopf 1/4-Zoll-Schraube Kugel-Gelenk Schnellwechselplatte Wasserwaage Panorama Verriegelungsknopf Plattform Plattform-Verriegelungsknopf Kugel-Verriegelungs-Hebel DEUTSCH... -
Seite 5: Bedienung
Bedienung Stopp Schnellwechselplatte nutzen Verriegeln 1 . Lösen Sie den Plattform-Verriegelungsknopf . Stopp 2 . Nun können Sie die Schnwellwechsplatte herausnehmen . Lösen 3 . Legen Sie die Schnellwechselplatte wieder in die Plattform und drehen Sie den Verriege- lungsknopf wieder fest . Info: Die Schnellwechselplatte hat Anti- Rutsch-Schrauben damit die Platte nicht aus der Plattform rutschen kann . -
Seite 6: Kugelgelenk Nutzen
Bedienung Kugelgelenk nutzen 1 . Öffnen Sie den Kugel-Verriegelungs-Hebel . 2 . Der Kugelkopf ist nun gelöst und kann in die gewünsche Position gebracht werden . 3 . Verschließen Sie den Kugel-Verriegelungs-Hebel wieder an der gewünschten Position . Lösen DEUTSCH... -
Seite 7: Fixierung Des Kugelkopfs
Bedienung Fixierung des Kugelkopfs 1 . Stellen Sie den Kugelkopf in die Vertikale, sodass das Loch in der Kugel von oben sichtbar ist und die Schraube zu sehen ist . 2 . Drehen Sie den Kopf mit Hilfe des Inbusschlüssel fest, um ein eigenständiges lösen zu vermeiden . -
Seite 8: Nutzung Des Stativs
Nutzung des Stativs 3/8-Zoll-Schraube 2-Teilige-Mittelsäule für Aufnahmen im niedrigen Winkel Drehen Sie die Feststellschraube, um die Höhe der Mittelsäule zu justieren . Silikon Griff Drehen Sie den Haken raus, dort befindet sich die Smartphone-Halterung Haken zum Anbringen von Gewicht für mehr Stabilität Öffnen Sie den Verriegelungs-Hebel an den Beinen, um die einzelnen Sektion auf die gewünschte Länge auszufahren . - Seite 9 Nutzung des Stativs Hoher Mittlerer Niedriger Winkel Winkel Winkel...
-
Seite 10: Nutzung Des Einbeistativs
Nutzung als Einbeistativ Nur für das Easy Traveler XL Einbeinstativ (verbunden mit kurzer Mittelsäule) 1 . Lösen Sie das Einbeinstativbein . 2 . Lösen Sie die Verbindungsposition der zweiteiligen Mittelsäule, nehmen Sie die obere kurze Mittelsäule ab . 3 . Verbinden Sie die kurze Mittelsäule mit dem Einbeinstativ . -
Seite 11: Smartphone-Halter
Smartphone-Halter Verwendung des versteckten Smartphone-Halters – Klappen Sie die beiden Enden aus, um Ihr Smartphone einzuspannen . Verwendung des Halters – Direkt auf dem Stativ – In der Plattform – Auf der Schnellwechselplatte... -
Seite 12: Technische Daten
Technische Daten Stativ Easy Traveler Material Carbon Sektionen Stativbeindurchmesser Max . Ø 25 mm Packmaß 43,2 cm Minimale Höhe 10,5 cm Maximale Höhe 160,0 cm Gewicht 1,14 kg Maximale Traglast Stativ: 15 kg | Kugelkopf: 5 kg Schnellwechselplatte Maße (L x B x H) - Seite 13 Technische Daten Stativ Easy Traveler XL Material Carbon Höhe minimal 14 cm Höhe maximal 166 cm Arbeitshöhe maximal 132 cm Packmaß 50,5 cm Gewicht 1,34 kg Traglast maximal 10 kg Sektionen Stativbeindurchmesser Ø 28 / 25 / 22 / 19 mm Monopod Höhe minimal...
-
Seite 14: User Manual
Rollei Easy Traveler User Manual Thank you for choosing our products! Read carefully before use . Product Overview Panorama Head 1/4 inch screw Ball joint Quick release plate Spirit level Panorama locking knob Base plate Platform locking knob Ball-locking lever... -
Seite 15: Operation
Operation Stop Tighten Using the quick release plate Stop 1 . Loosen the platform locking knob . 2 . You can now remove the quick-release plate . Loosen 3 . Put the quick-release plate back into the plat- form and 3 . Put the quick-release plate back into the platform and tighten the locking knob . -
Seite 16: Using The Ball Joint
Operation Using the ball joint 1 . Open the ball lock lever . 2 . The ball joint is now released and can be moved to the desired position . 3 . Close the ball-locking lever again at the desired position . Loosen ENGLISH... -
Seite 17: Fixing The Ball Head
Operation Fixing the ball head 1 . Place the ball head in the vertical position so that the hole in the ball is visible from above and the screw is visible . 2 . Tighten the head with the help of the Allen key to prevent it from loosening by itself . -
Seite 18: Using The Tripod
Using the Tripod 3/8-inch screw 2-section centre column for low angle shooting . Turn the locking screw to adjust the height of the centre column . Silicone handle Turn the hook out, there is the smartphone holder Hook to attach weight for more stability Open the locking lever on the legs to extend each section to the desired length . - Seite 19 Using the Tripod High Middle angle angle angle...
-
Seite 20: Using The Monopod
Using as Monopod Only für the Easy Traveler XL Monopod (connected with short centre column) 1 . Loosen the monopod leg . 2 . Loosen the connection position of the two-piece centre column, remove the upper short centre column . -
Seite 21: Smartphone Holder
Smartphone Holder How to use the hidden smartphone holder – Unfold the two ends to clamp your smartphone . How to use the holder – Directly on the tripod – In the platform – On the quick release plate... -
Seite 22: Technical Data
Technical Data Tripod Easy Traveler Material Carbon Sections Tripod leg diameter Max . Ø 25 mm Folded 43 .2 cm Minimum height 10 .5 cm Maximum height 160 .0 cm Weight 1 .14 kg Maximum load Tripod: 15 kg | ball head: 5 kg... - Seite 23 Technical Data Stativ Easy Traveler XL Material Carbon Minimum height 14 cm Maximum height 166 cm Maximum working height 132 cm Folded 50 .5 cm Weight 1,34 kg Maximum load 10 kg Sections Tripod leg diameter Ø 28 / 25 / 22 / 19 mm...
- Seite 24 Rollei GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt Service Hotline: +49 40 270750277 Item No. Easy Traveler: 22993 (rot), 22994 (grau) Item No. Easy Traveler XL: 23024 (rot), 23025 (grau) www.rollei.com...
