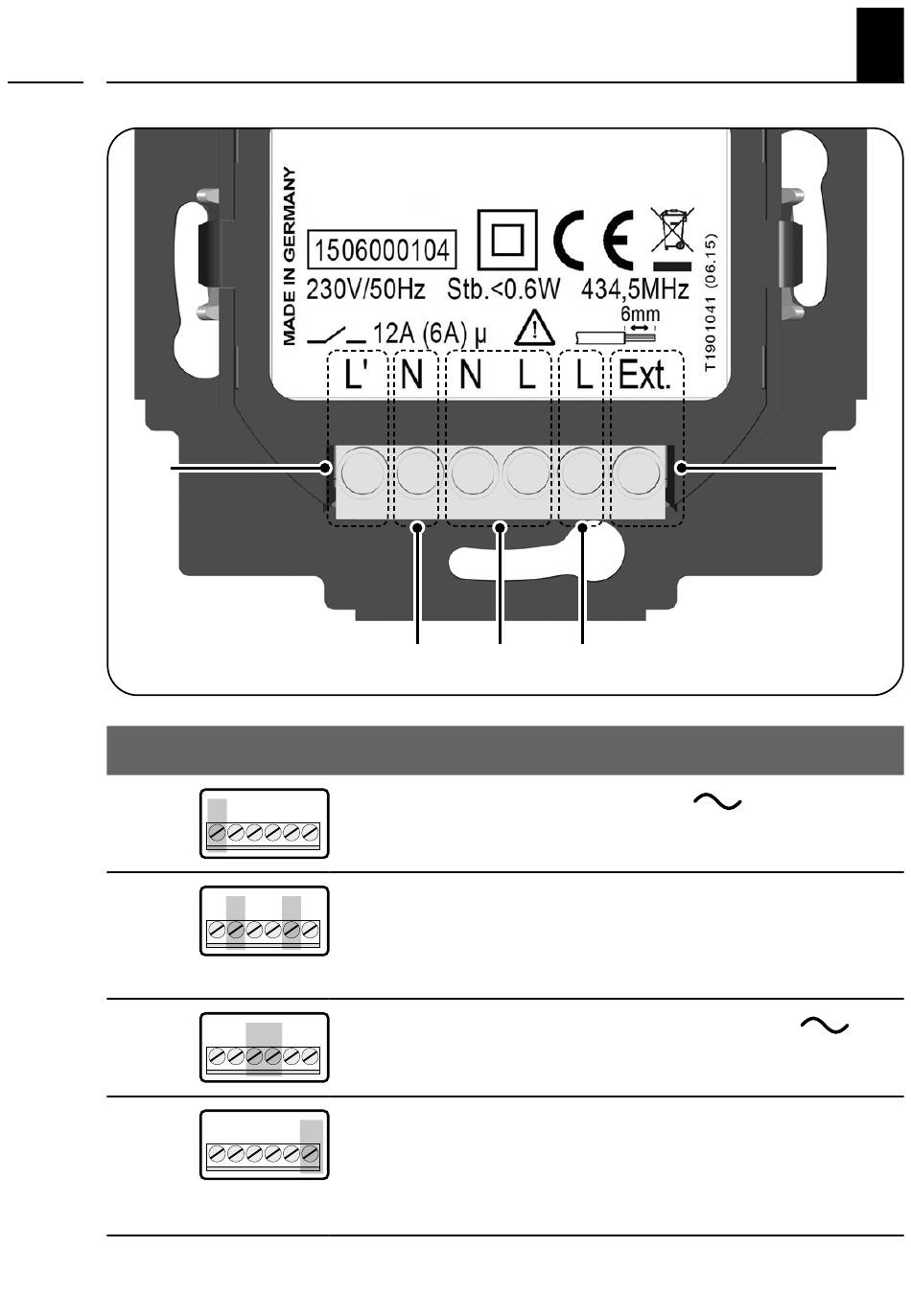

5.2 Die elektrischen Anschlüsse
9)
Pos. Symbol
9)
10)
11)
12)
14
Beschreibung
Steuerausgang [ L' ] 230 V / 50 Hz
L' N N L L Ext.
Anschluss des elektrischen Verbrauchers
zusätzliche Anschlussklemmen [ L / N ]
L' N N L L Ext.
zusätzliche interne Verdrahtung des elektri-
schen Verbrauchers bzw. des externen Eingangs
Spannungsversorgung [ L / N ] 230 V / 50 Hz
L' N N L L Ext.
Anschluss der Versorgungsspannung
Steuereingang [ Ext. ]
L' N N L L Ext.
Anschluss eines externen Schalters / Tasters
zur manuellen Steuerung vor Ort
10) 11) 10)
DE
12)
