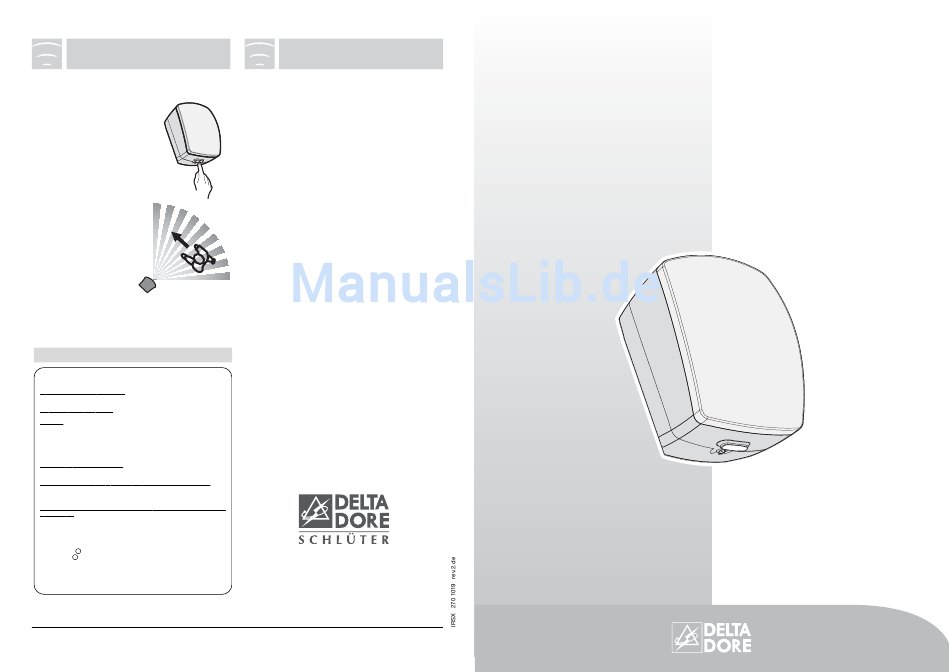

TEST
Im TESTbetrieb können die Funkwellen-
reichweite und der optische Meldebereich
überprüft werden.
Drücken Sie den Testknopf
am Melder.
Bei Wartungsbetrieb quittiert
die Zentrale den Knopfdruck
mit einem Piepton.
In den folgenden 5
Min. piept der Melder
bei jedem Durchgang
durch den Meldebe-
reich. Bei jeder Test-
knopfbetätigung wird
der TESTbetrieb fort-
gesetzt.
CE-Konformitätserklärung
R&TTE-KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY R&TTE
Produktbezeichnung / Brand name: Funk-Infrarot-Bewegungsmelder IRSX /
Infrared motion detector IRSX
Hersteller / Constructor's name: Delta Dore
Typ / Type: Sender / Transmitter
Erklärt hiermit, dass das o.g. Produkt den grundlegenden Anforderungen
gemäß der Richtlinie R&TTE1999/5/CE entspricht
(declare that the above equipment comply with the essential requirement of
the Directive R&TTE 1999/5/CE)
3.1a Elektrische Sicherheit / Safety:
EN 60950 (Okt. 2000) / SELV-Produkt / Schutzklasse III
3.1b Elektromagnetische Verträglichkeit / electromagnetic compatibility:
EN 301489_3 V1.4.1 (August 2002)
EN 50130_4 (April 1996) + A1 (1998)
3.2 Effiziente Nutzung des Funkfrequenzspektrums / effective use of radio-elec-
trical spectrum
EN 300-220_3 V1.1.1(September 2000)
Erklärt hiermit, dass die grundlegenden Funkprüfungen durchgeführt wurden
Declare that the essential radio tests have been done
Die CE-0536- ! -Kennzeichnung ist auf dem Produkt angebracht
The CE 0536 ! marking is printed on the equipment
CE-Erklärung des Herstellers / CE declaration manufacturer: N° 05-018_1
Datum/date: 18. April 2005
Aufgrund möglicher Weiterentwicklungen von Normen und Produkten sind die in der vorliegenden Dokumentation aufgeführten Angaben und Bilder
nur bei entsprechender Bestätigung von uns verbindlich.
6
TECHNISCHE DATEN
- Optische Reichweite: 1 - 12 m
- Erfassungswinkel: horizontal 90°
- Dualband-Funktechnik: 434 und 868
MHz, Klasse I
- Spannungsversorgung: 2 Alkali-Batterien
1,5 V des Typs LR6 (oder AA), (im Liefer-
umfang)
- Verbrauch im Standby-Modus: < 35 µA
- Verbrauch beim Senden: < 20 mA
- Lebensdauer der Batterien: bis zu 3 Jahren
- Sabotagekontakt: bei Öffnung
- Schutzart: IP40
- Einsatzbereich: ausschließlich in
trockenen Innenräumen
- Betriebstemperatur: -10°C / +55°C
- Abmessungen: 89 (H) x 73 (B) x 59 (T) mm
- Gehäuse: ABS
- Gewicht (mit Batterien): 160 g
Delta Dore Schlüter GmbH
Fichtenstraße 38a D- 76829 Landau
Telefon 0049 6341-9672-0
Telefax 0049 6341-55 91 44
E-mail : info@delta-schlueter.de
www.delta-schlueter.de
TYXAL
Bestell-Nr.: 002838
Funk-Infrarot-
Bewegungsmelder
passiv IRSX
Installations- und
Bedienungsanleitung
