INSTALLATIONSANLEITUNG

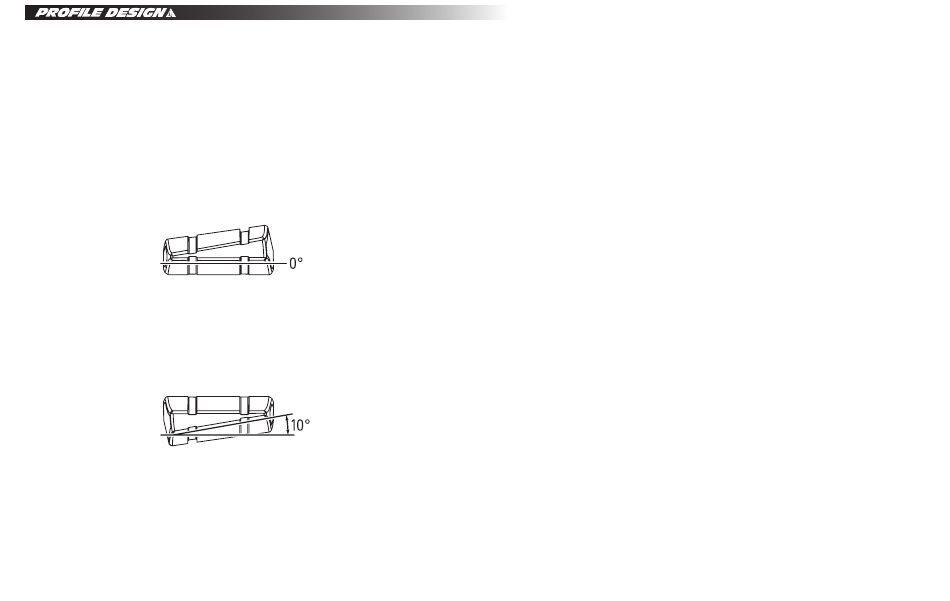

Die HSF/Aerodrink BTA Neigungshalterung bietet flache und geneigte (10°) Halterungsoptionen.
Prüfen Sie vor der Installation, welche Konfiguration für Ihr Aerobar-Setup passend ist.
- Wenn Ihre Aerobars flach oder in einem niedrigen Winkel sind, wählen Sie die flache Konfiguratio
- Wenn Ihre Aerobars in einem höherem Winkel sind, wählen Sie die 10° Konfiguration
Installieren der Halterung an einem Fahrrad
1. Wenn Sie die Konfiguration ändern müssen.
a. Entfernen Sie die M4 Schrauben der Verlängerungshalterung.
b. Nehmen Sie die Halterung ab, drehen Sie sie um und setzten Sie sie wieder ein.
c. Setzen Sie die M4 Schrauben wieder ein, ziehen Sie sie aber noch nicht fest.
d. Wiederholen Sie dies auf der anderen Seite.
2. Setzen Sie die Halterung auf die Verlängerung und justieren Sie die Breite durch drehen der
Halterung.
3. Stecken Sie die Kabelbinder durch die Halterung, um die Verlängerung und ziehen Sie sie fest.
4. Prüfen Sie, dass die Halterung gerade ist und ziehen Sie die M4 Schrauben mit 1,5 Nm
Drehmoment fest.
5. Schneiden Sie die Überstände der Kabelbinder ab.
Installation einer Flasche
1. Bei Verwendung von Aerodrink oder Aqualite.
a. Richten Sie die Flasche so aus, dass die Seiten des Führungskanals mit der Halterung
ausgerichtet sind.
b. Schieben Sie die Flasche in die Halterung, bis Sie ein Klicken vom Halterungsclip hören.
c. Stellen Sie sicher, dass Halterung und Führungskanal entsprechend ausgerichtet sind.
d. Ziehen Sie den Gummiriemen um die Flasche, mit den Löchern über den Haken.
e. Haken Sie das Ende des Gummiriemens ein.
2. Bei Verwendung von Standard Flaschenhalterung im BTA Format.
a. Befestigen Sie die Halterung an der mittleren Halterung (Schrauben sind nicht im Lieferumfang
der BTA Neigungshalterung enthalten).
FC 25/35 System With BTA Tilt Bracket
6
