c)
Fije el volante (4) a su parte inferior (2) utilizando las arandelas elásticas
(12), y luego conéctelas con la palanca de ajuste del volante (3) y las
arandelas elásticas (12).
d) Instale la palanca del acelerador (5) en el volante (4) con el tornillo (11).

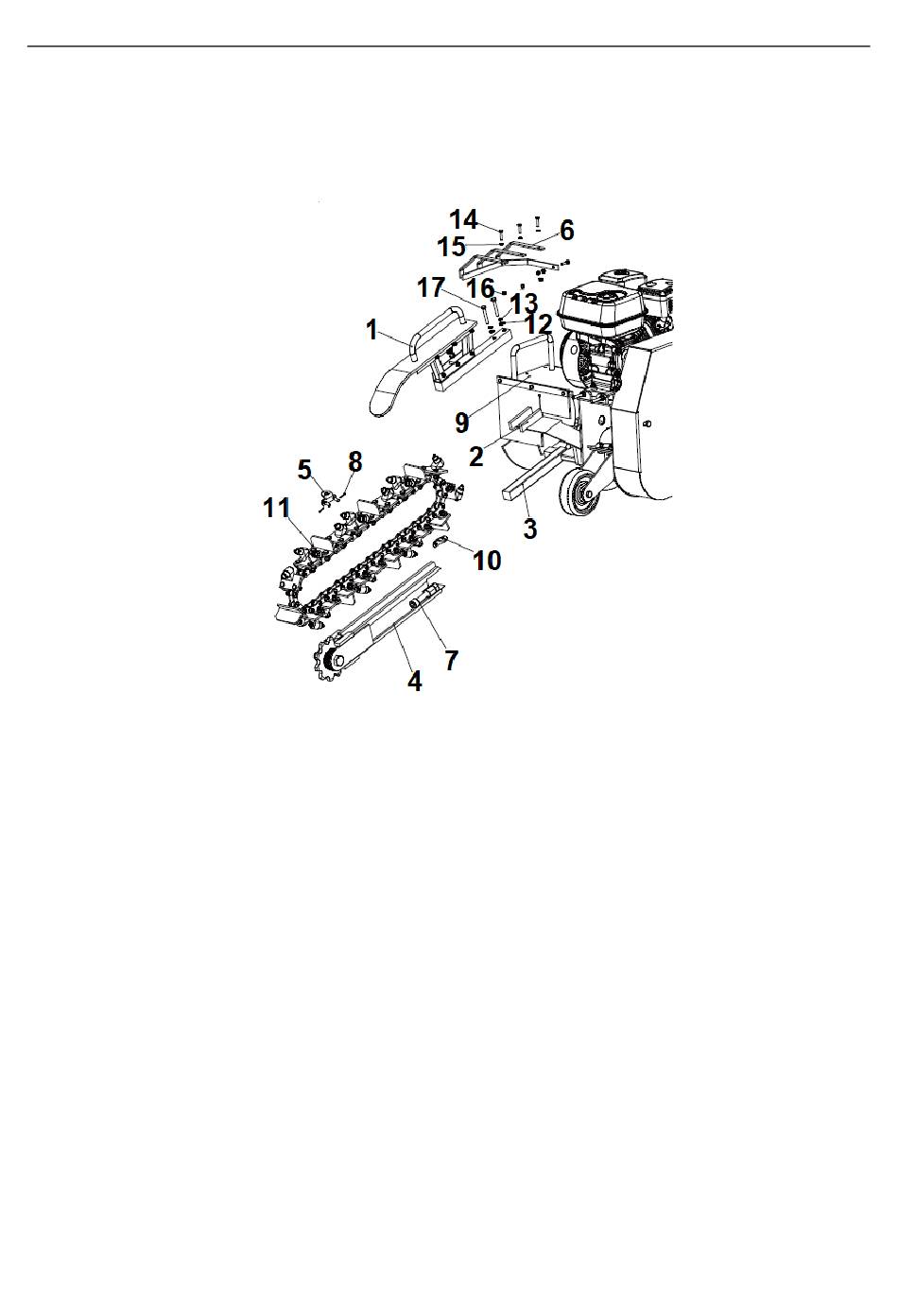

1. Protector/marcador de la unidad de excavación
2. Brazo de conexión
3. Conector de brazo de cadena
4. brazo de cadena
5. Bloqueo de cadena # 1
6. Funda
7. Tornillo de cabeza hexagonal M16x100
8. Pasador
9. Bastidor
10. Bloqueo de cadena # 2
11. Cadena
12. Arandela plana M8
13. Arandela elástica M8
14. Tornillo hexagonal M6x25
15. Arandela plana M6
16. Tuerca autoblocante M6
17. Tornillo hexagonal M8x55
a) Conecte el brazo de la cadena (4) al conector del brazo (3).
b) Bloquee la cadena (11) del brazo (4) a la rueda con el candado de cadena
núm. 1 (5) y n. 2 (10) y asegúrelo con un pasador (8).
