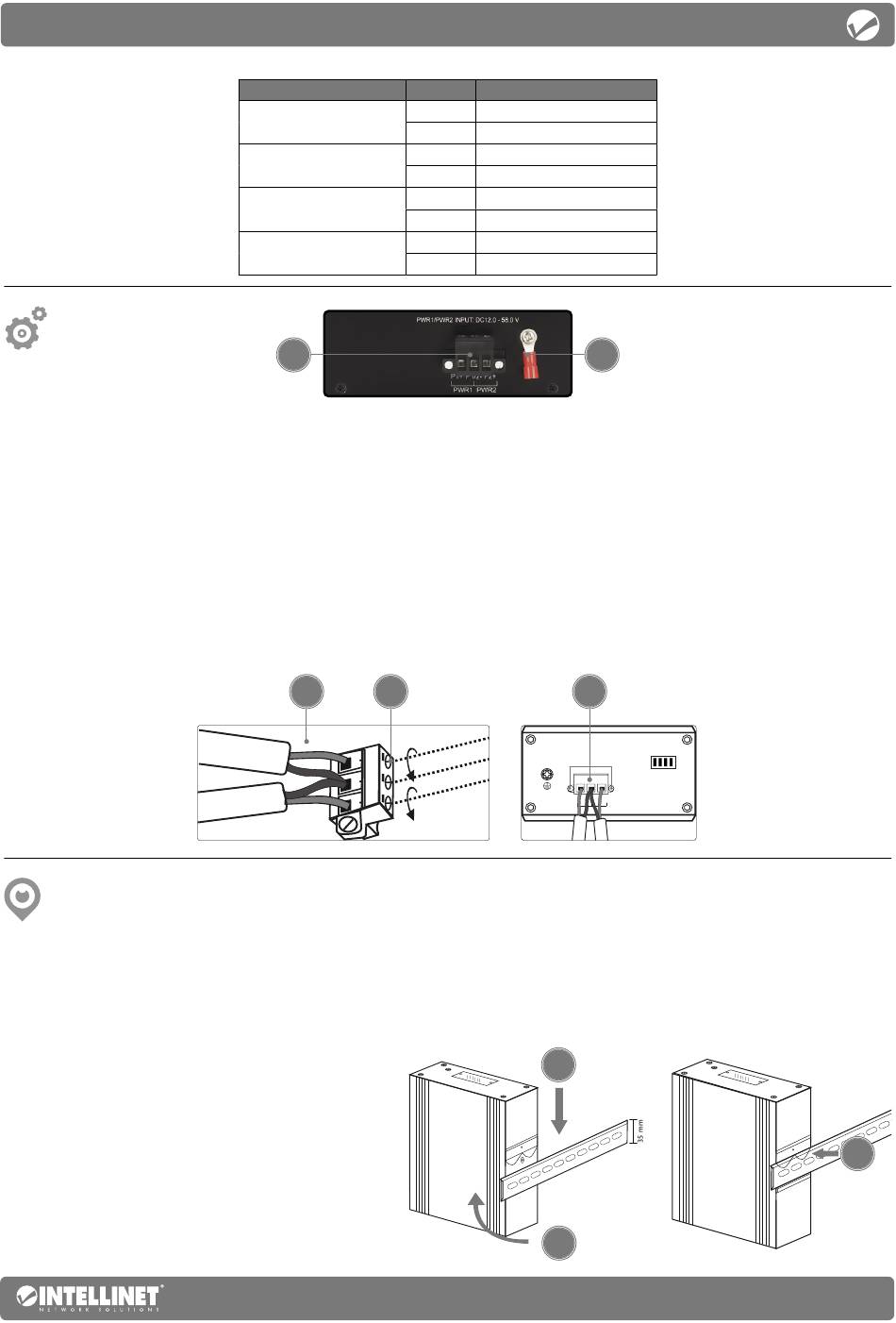

DIP-Schalter
Seitenleiste
A—Gehäuseerdungsschraube
ACHTUNG: Schließen Sie bei der Installation des Geräts zuerst die Gehäusemasse an;
bei der Deinstallation des Geräts trennen Sie die Gehäusemasse zuletzt.
Verdrahten Sie die Erdungsklemme mit einem Erdungsobjekt, um das Gerät vor externen Überspannungen zu schützen.
B—Installation der Klemmleiste
HINWEIS: Vergewissern Sie sich, dass die Stromversorgung vor Beginn abgeschaltet/getrennt ist!
1 Lösen Sie die entsprechenden Schrauben. Führen Sie die freiliegenden Stromkabel in die entsprechenden
Steckplätze ein (Pluskabel in den Plus-Steckplatz; Minuskabel in den Minus-Steckplatz).
2 Ziehen Sie die entsprechenden Schrauben an, um die Kabel zu fixieren.
3 Setzen Sie die Leiste in das Gerät ein und ziehen Sie die Schrauben fest.
Nutzungsumgebung
Desktop-Installation
Er wird empfohlen, das Gerät vor der Nutzung folgendermaßen aufzustellen:
• auf ebenem Untergrund, der das Gewicht des Gerätes (und evtl. anderer Gegenstände) trägt;
• mit mindestens 25 mm Abstand zu allen
Seiten für angemessenen Luftdurchsatz;
• fern von anderen Übertragungsgeräten
wie Radios, Breitband- verstärker, etc.
DIN-Schienenmontage
1 Winkeln Sie die Feder des Montageclips
über die obere Lippe der DIN-Schiene.
2 Drücken Sie das Gerät nach unten, bis
der Clip auf der Schiene einrastet.
3 Stellen Sie sicher, dass die Installation stabil ist.
Schalter
Position
1-I/R | Port-Isolierung
2-VLAN | VLAN-Isolierung
3-Q/I | QOS
4-F/P | Flow Control
B
1
2
+
-
-
+
Beschreibung
An
Port-Isolierung freischalten
Aus
Port-Isolierung ausschalten
An
VLAN-Isolierung freischalten
Aus
VLAN-Isolierung ausschalten
An
QOS-Funktion freischalte
Aus
QOS-Funktion ausschalten
An
Flow Control freischalten
Aus
Flow Control ausschalten
A
3
PWR1/PWR2 INPUT:DC10V-58V
P1+
P1/2-
P2+
PWR1
PWR2
2
1
