Interruttore DIP

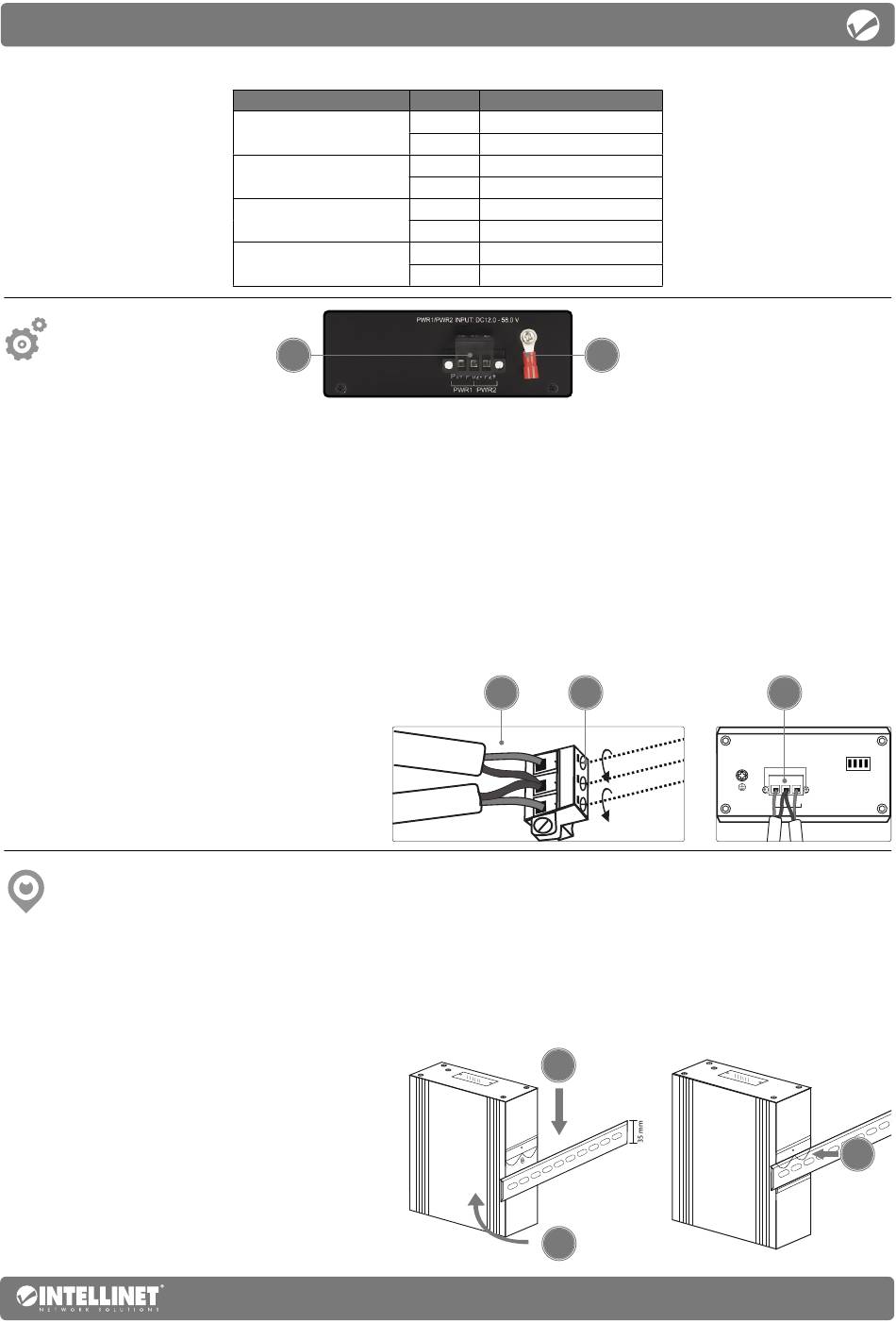

Pannello laterale

A—Vite di messa a terra del telaio
ATTENZIONE: quando si installa l'unità, collegare prima la messa a terra del telaio,
in sede di disinstallazione, scollegare la messa a terra per ultima.
Collegare il terminale di messa a terra a un oggetto di messa a terra per
proteggere l'apparecchiatura da sovratensioni elettriche esterne
B—Installazione morsettiera
Nota: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!
1 Allentare le viti appropriate. Inserire i cavi nudi di alimentazione negli appositi alloggiamenti dei morsetti
(il cavo positivo nell'alloggiamento del positivo; il cavo negativo nell'alloggiamento del negativo).
2 Serrare le viti appropriate per fissare i cavi. (Se necessario, ripetere i punti da 1 a 3 sulla seconda coppia di ingresso).
3 Installare il blocco nel dispositivo e serrare le viti.
Posizionamento
Installazione desktop
Prima di utilizzare il prodotto si consiglia di posizionare il dispositivo:
• su una superficie piana che possa sostenerne il peso (o qualsiasi altro oggetto di cui tenere conto);
• con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere
un'adeguata ventilazione;
• lontano da sorgenti che possono provocare
disturbi e interferenze elettro magnetiche:
radio, trasmettitori, amplificatori di banda, ecc.
Installazione su guida DIN
1 Posizionare ad angolo la molla della clip di
montaggio sul bordo superiore della guida DIN.
2 Spingere il dispositivo verso il basso
finché la clip non scatta sulla guida.
3 Verificare la stabilità del montaggio.
Interruttore Posizione
1-I/R | Isolamento porta
2-VLAN | Isolamento VLAN
3-Q/I | QOS
4-F/P | Controllo di flusso
B
Descrizione
Acceso Abilita l'isolamento della porta
Spento Disattiva l'isolamento della porta
Acceso Abilita l'isolamento VLAN
Spento Disattiva l'isolamento VLAN
Acceso Abilita la funzione QOS
Spento Disattiva la funzione QOS
Acceso Abilita il controllo di flusso
Spento Disattiva il controllo di flusso
A
.
1 2
+
-
-
+
2
1
Istruzioni
3
PWR1/PWR2 INPUT:DC10V-58V
P1+ P1/2- P2+
PWR1 PWR2
3
