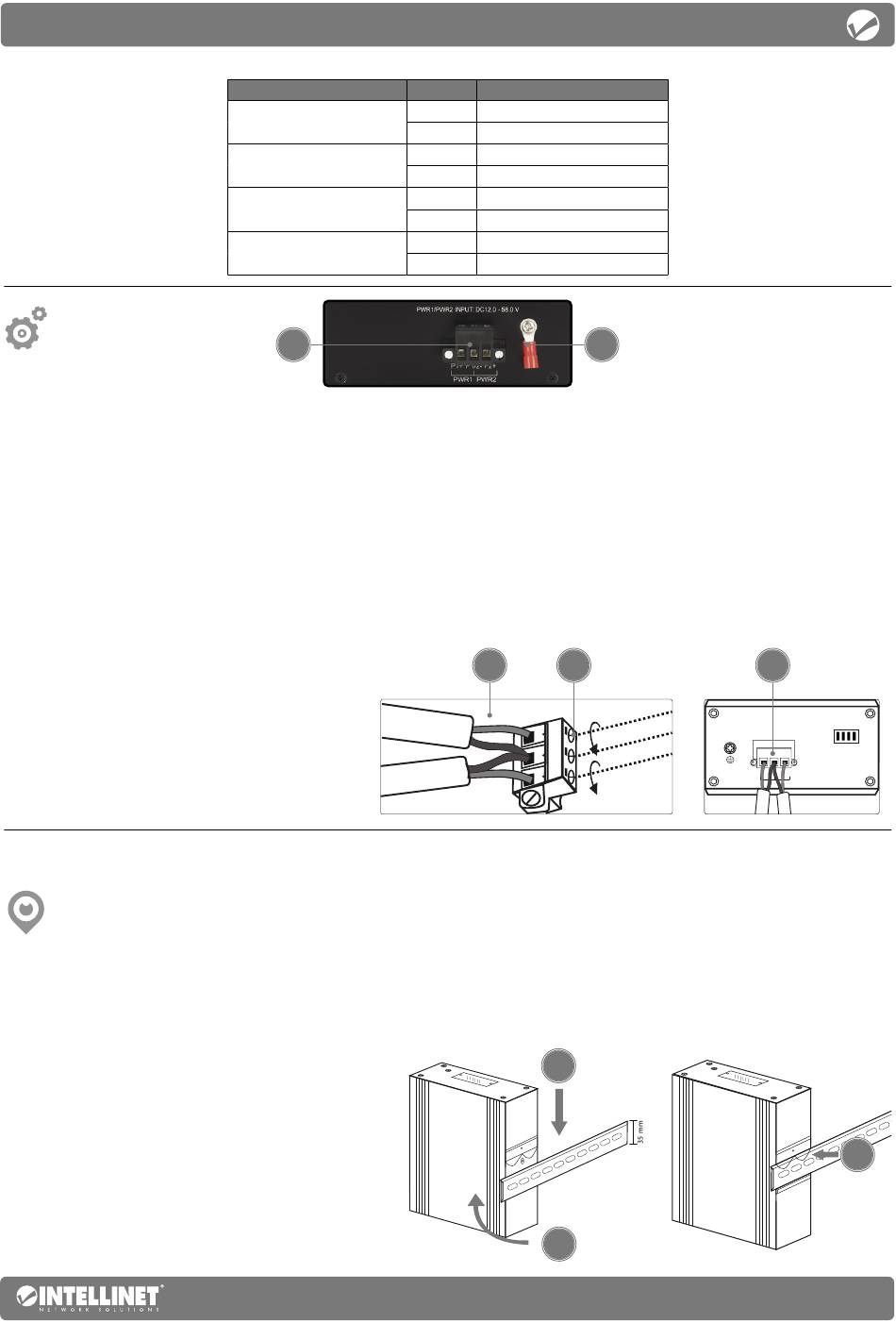

Intellinet Network Solutions 508322 V2 Bedienungsanleitung Seite 11

Przełącznik DIP
Panel boczny
A—Śrubka uziemienia obudowy
UWAGA: Podczas instalowania urządzenia najpierw należy podłączyć uziemienie obudowy; podczas
odinstalowywania urządzenia należy odłączyć uziemienie obudowy jako ostatnie.
Podłączyć gniazdo uziemienia do instalacji uziemiającej, aby zabezpieczyć sprzęt przed zewnętrznymi skokami napięcia.
B—Montaż bloku zacisków
UWAGA: Przed rozpoczęciem działania należy upewnić się, że odłączono lub wyłączono całe zasilanie!
1 Poluzować odpowiednie śruby. Odsłonięte żyły kablowe zasilające należy umieścić w odpowiednich szczelinach
zaciskowych (żyła o polaryzacji dodatniej w szczelinie dodatniej, żyła o polaryzacji ujemnej w szczelinie ujemnej).
2 W celu zabezpieczenia przewodów należy dokręcić odpowiednie śruby.
3 Zamontować blok w urządzeniu i dokręcić śruby.
Umiejscowienie
Instalacja pulpitu
Zaleca się, aby urządzenie:
• w trakcie użytkowania było umiejscowione na płaskiej powierzchni, w miejscu odpowiednim do wagi urządzenia;
• dla zapewnienia dobrej wentylacji w odległości co najmniej 25 mm obudowy urządzenia od podłoża, na
którym się znajduje;
• z dala od źródeł zakłóceń elektrycznych:
radia, nadajniki szerokopasmowe, itp.
Montaż na szynie DIN
1 Ustawić zacisk kątowy klipsa montażowego
nad górną krawędzią szyny DIN.
2 Docisnąć urządzenie do dołu, aż
klips zatrzaśnie się na szynie.
3 Upewnić się, że urządzenie jest
prawidłowo zainstalowane.
Przełącznik
1-I/R | Izolacja portu
2-VLAN | Izolacja VLAN
3-Q/I | QOS
4-F/P | Kontrola przepływu
B
Pozycja Opis
Wł. Włączenie izolacji portu
Wył. Wyłączenie izolacji portu
Wł. Włączenie izolacji VLAN
Wył. Wyłączenie izolacji VLAN
Wł. Włączenie funkcji QOS
Wył. Off: Wyłączenie funkcji QOS
Wł. Włączenie kontroli przepływu
Wył. Wyłączenie kontroli przepływu
1 2
+
-
-
+
2
1
Instrukcje
A
PWR1/PWR2 INPUT:DC10V-58V
P1+
PWR1
3
P1/2- P2+
PWR2
3
Polski
