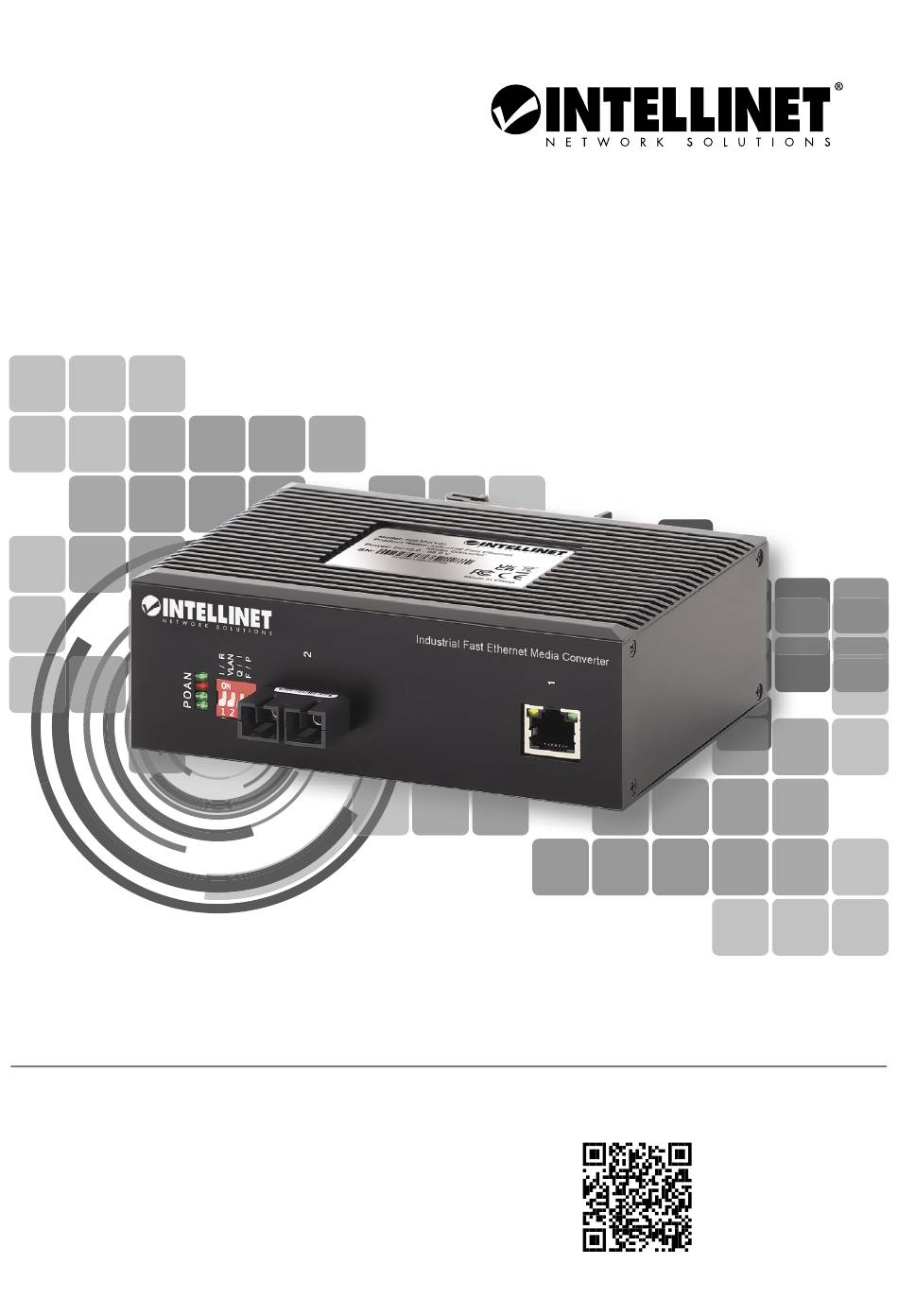

- Seite 1 Industrial Fast Ethernet Media Instructions Converter Model 508322_V2 ( IMCI-SMSCF20KM ) Important: Read before use. • Importante: Leer antes de usar. For additional benefits: Scan to register your product warranty or go to: register.intellinet-network.com/r/508322...
-
Seite 2: Front Panel
Instructions Features • One 10/100 RJ45 port supporting a maximum distance of 100 m (300 ft.) • One 100Base-FX fiber SC single-mode port supporting a maximum distance of 20 km (12.4 mi.) • IP40 slim-type metal housing to withstand harsh industrial conditions •... -
Seite 3: Side Panel
Instructions DIP Switch Switch Position Description Enable port isolation 1-I/R Port Isolation Turn off port isolation Enable VLAN Isolation 2-VLAN VLAN Isolation Turn off VLAN Isolation Enable QOS function 3-Q/I Turn off QOS function Enable flow control 4-F/P Flow Control Turn off flow control Side Panel A—Grounding... -
Seite 4: Anleitung
Anleitung Merkmale • Ein 10/100 RJ45-Port unterstützt eine maximale Reichweite von 100 m • Ein 100Base-FX Singlemode Glasfaser SC-Port unterstützt eine maximale Reichweite von 20 km • Schlankes Metallgehäuse mit Schutzklasse IP40 für anspruchsvolle Industrieumgebungen • Auf DIN-Schiene montierbar • Redundante Stromversorgung mit zwei Eingängen (12 - 58 V) Die Spezifikationen finden Sie auf intellinet-network.com. -
Seite 5: Nutzungsumgebung
Anleitung DIP-Schalter Schalter Position Beschreibung Port-Isolierung freischalten 1-I/R | Port-Isolierung Port-Isolierung ausschalten VLAN-Isolierung freischalten 2-VLAN | VLAN-Isolierung VLAN-Isolierung ausschalten QOS-Funktion freischalte 3-Q/I | QOS QOS-Funktion ausschalten Flow Control freischalten 4-F/P | Flow Control Flow Control ausschalten Seitenleiste A—Gehäuseerdungsschraube ACHTUNG: Schließen Sie bei der Installation des Geräts zuerst die Gehäusemasse an; bei der Deinstallation des Geräts trennen Sie die Gehäusemasse zuletzt. -
Seite 6: Panel Frontal
Instrucciones Caracteristicas • Un puerto 10/100 RJ-45 que soporta una distancia máxima de 100 m • Un puerto monomodo de fibra SC 100Base-FX que soporta una distancia máxima de 20 km • Carcasa metálica delgada IP40 para soportar las duras condiciones industriales •... -
Seite 7: Panel Lateral
Instrucciones DIP-Switch Interruptor Posición Descripción Encendido Activar aislamiento de puertos 1-I/R | Aislamiento de Puertos Apagado Desactivar aislamiento de puertos Encendido Activar Aislamiento de VLAN 2-VLAN | Aislamiento de VLAN Apagado Desactivar Aislamiento de VLAN Encendido Activar función QOS 3-Q/I | QOS Apagado Desactivar función QOS Encendido... -
Seite 8: Panneau Frontal
Instructions Traits • Un port 10/100 RJ45 supportant une distance maximale de 100 m • Un port monomode 100Base-FX fibre SC supportant une distance maximale de 20 km • Boîtier métallique IP40 à profil mince pour résister à des conditions industrielles extrêmes •... -
Seite 9: Panneau Latéral
Instructions Commutateur DIP Commutateur Position Description Allumé Activer l’isolation du port 1-I/R | Isolation du port Éteint Désactiver l’isolation du port Allumé Activer l’isolation VLAN 2-VLAN | Isolation VLAN Éteint Désactiver l’isolation VLAN Allumé Activer la fonction QOS 3-Q/I | QOS Éteint Désactiver la fonction QOS Allumé... -
Seite 10: Przedni Panel
Instrukcje Funkcje • Jeden port RJ45 10/100 obsługujący maksymalną odległość 100 m • Jeden port światłowodowy SC 100Base-FX jednomodowy obsługujący maksymalną odległość 20 km • Odporna na trudne warunki przemysłowe metalowa obudowa o stopniu ochrony IP40 • Możliwość instalacji na szynie DIN •... - Seite 11 Instrukcje Przełącznik DIP Przełącznik Pozycja Opis Wł. Włączenie izolacji portu 1-I/R | Izolacja portu Wył. Wyłączenie izolacji portu Wł. Włączenie izolacji VLAN 2-VLAN | Izolacja VLAN Wył. Wyłączenie izolacji VLAN Wł. Włączenie funkcji QOS 3-Q/I | QOS Wył. Off: Wyłączenie funkcji QOS Wł.
-
Seite 12: Caratteristiche
Istruzioni Caratteristiche • Una porta RJ45 10/100 che supporta una distanza massima di 100 m (300 piedi) • Una porta monomodale in fibra ottica 100Base-FX che supporta una distanza massima di 20 km • Alloggiamento in metallo compatto IP40 per resistere a condizioni industriali difficili •... -
Seite 13: Pannello Laterale
Istruzioni Interruttore DIP Interruttore Posizione Descrizione Acceso Abilita l’isolamento della porta 1-I/R | Isolamento porta Spento Disattiva l’isolamento della porta Acceso Abilita l’isolamento VLAN 2-VLAN | Isolamento VLAN Spento Disattiva l’isolamento VLAN Acceso Abilita la funzione QOS 3-Q/I | QOS Spento Disattiva la funzione QOS Acceso... - Seite 14 WASTE ELECTRICAL & ELECTRONIC EQUIPMENT DISPOSAL OF ELECTRIC AND ELECTRONIC EQUIPMENT (Applicable In The European Union And Other European Countries With Separate Collection Systems) ENGLISH: This symbol on the product or its FRANÇAIS : Ce symbole sur Ie produit ou son packaging means that this product must not emballage signifie que ce produit ne doit pas être be treated as unsorted household waste.
