TR • 10 UltraView LCD 17 inç./19 inç. Monitör Kullanıcı Kılavuzu

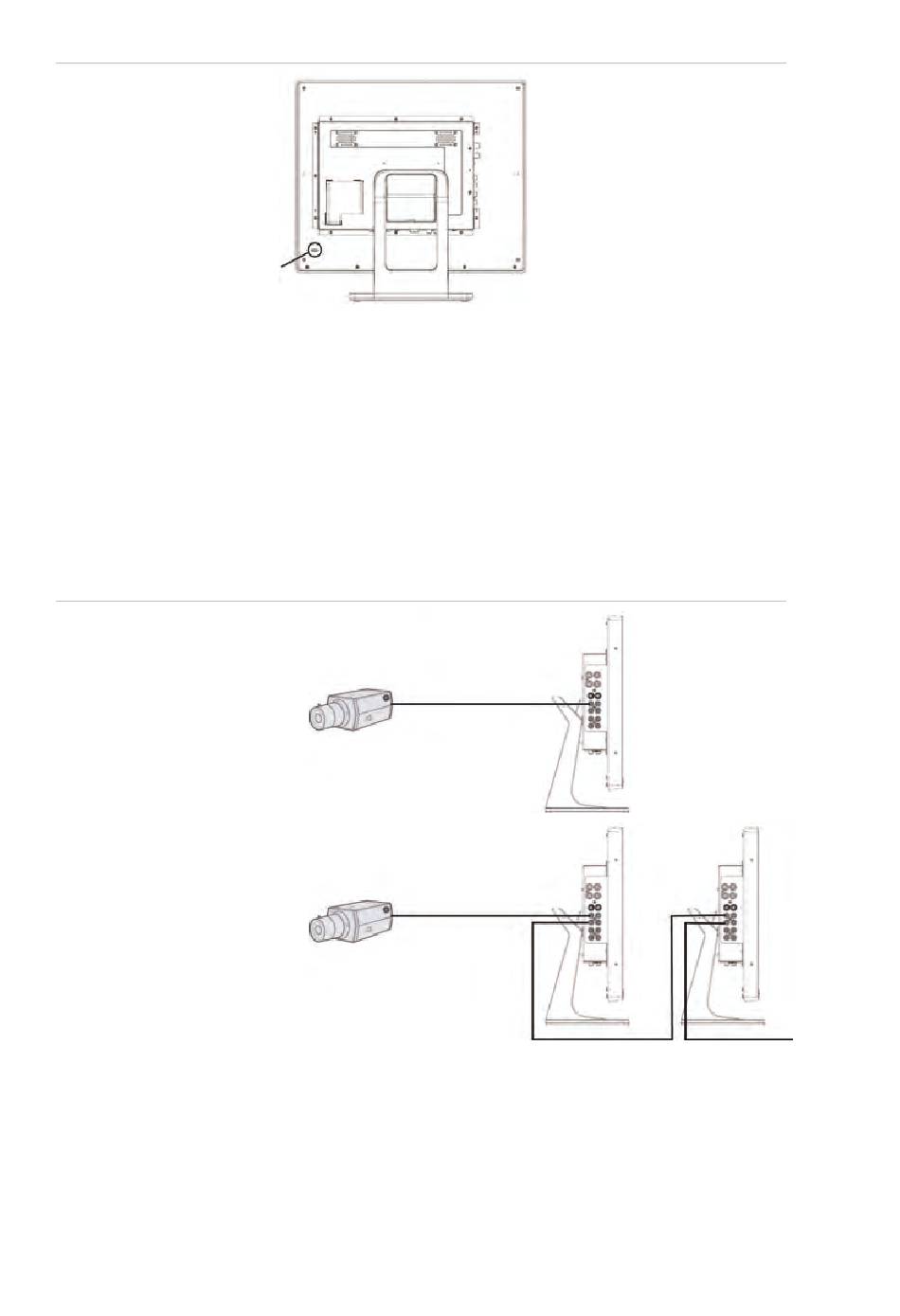

Şekil 5 : Monitörün arkasında bulunan güç adaptör prizinin yeri
Güç adaptör prizi
Ardından güç kablosunu adaptöre bağlayın. Görme gereksinimlerine uymak için
monitörün görüş açısını ayarlayın.
Monitöre bir kompozit video sinyali bağlamak
Monitörün yan tarafında kompozit video giriş/çıkışları için iki BNC konektör seti
bulunmaktadır (Şekil 3 7 Sayfadaki). Tüm video girişleri tek bağlantı modunda
çalışırken pasif döngüdedir. Kablo çıkış konektörüne de bağlıysa video sinyali pasif
döngü işleviyle bağlı başka bir monitöre gönderilebilir.
Şekil 6 : Video kameraya monitör bağlamak
Video kameraya tek monitör
bağlamak
Video kameraya birden fazla
monitör bağlamak
Video kaynağını seçmek için (Kompozit 1/2) mod tuşuna basın (Şekil 1 5 Sayfadaki).
Y/C (S-Video) sinyalini monitöre bağlamak
Arka yan paneldeki Y/C (S-Video) giriş/çıkışı için 1 adet mini-DIN tipi konektör seti
vardır (bŞekil 3 7 Sayfadaki).
