por el pasacables (4) y fijar el apa-
rato a la pared. Efectuar la conexión
eléctrica tal como se indica a conti-
nuación, volver a montar la rejilla de
protección.
CONEXIÓN ELÉCTRICA
Los aparatos marcados con
este símbolo se consideran
válidos para utilización en
países con climas cálidos
de humedad uniforme se-
gún se especifica en la nor-
ma IEC 60721-2-1. También
se puede utilizar en otros
países.
El SILENT DESIGN es un extractor
preparado para alimentarse de una
red monofásica, con la tensión y la
frecuencia que se indican en la pla-
ca de características situada en el
aparato.
Los extractores están construidos
con doble aislamiento eléctrico (cla-
se II) y no precisan por tanto toma de
tierra.
Además del interruptor mostrado
en el plano de instalación/diagrama,
debe haber un interruptor omnipolar
en el cableado fijo con una abertura
entre contactos de 3 mm como mí-
nimo.
El cable eléctrico debe introducirse en
el SILENT DESIGN por el pasacables
(4).
Una vez introducido el cable realizar
la conexión eléctrica a la ficha de co-
nexión (2) según el modelo instalado.
SILENT CHZ DESIGN
Modelos equipados con un higrostato
electrónico regulable entre el 60 y el
90% HR (% Humedad Relativa) y con
una temporización ajustable entre 1 y
30 minutos.

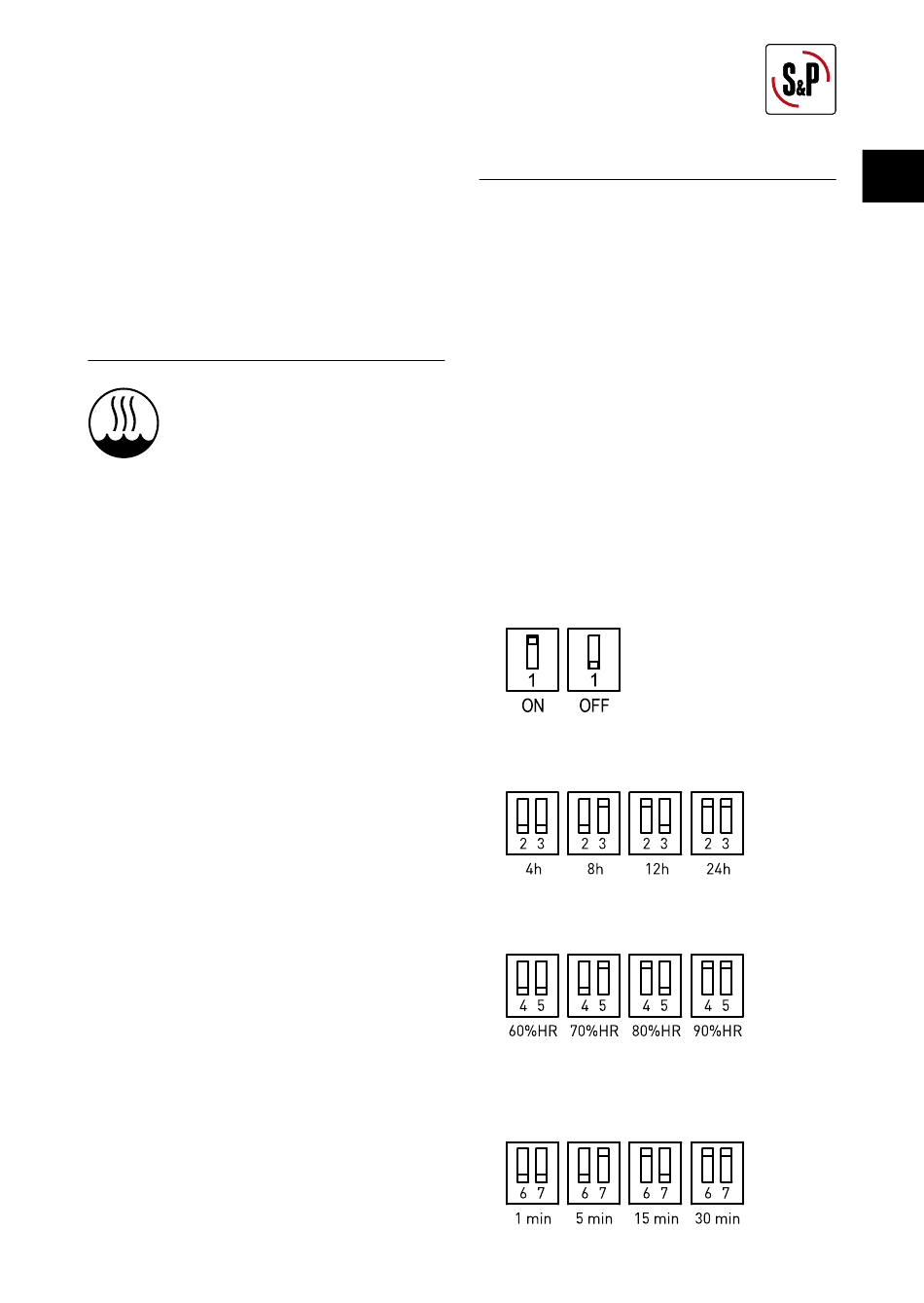

Los ajustes se realizan con una serie
de 8 micro-interruptores colocados en
el circuito impreso y fácilmente acce-
sible. Cada micro interruptor tiene dos
posiciones [ON y OFF] que se seleccio-
nan con el pequeño destornillador en
plástico suministrado en el aparato.
Las funciones de estos micros inte-
rruptores son las siguientes:
– Interruptor 1: selección de la fun-
ción intervalo (si = ON o no= OFF)
– Interruptores 2 y 3: ajuste del in-
tervalo entre 4, 8, 12 y 24 horas
– Interruptores 4 y 5: ajuste del hi-
grostato entre 60, 70, 80 y 90%HR
– Interruptores 6 y 7: ajuste de la
temporización entre 1, 5, 15 y 30
minutos
