1. CH 1-Regler / CH 1-Buchsen
Dieser Kanal (Kanal = channel = CH) ist mono
und bietet eine Klinkenbuchse und eine XLR-
Buchse (nicht gleichzeitig benutztbar!). Die
Empfindlichkeit dieses Eingangs ist sowohl für
Mikrofone (-50 dBu) als auch für normale
Musikgeräte (-20 dBu) ausgelegt.
*

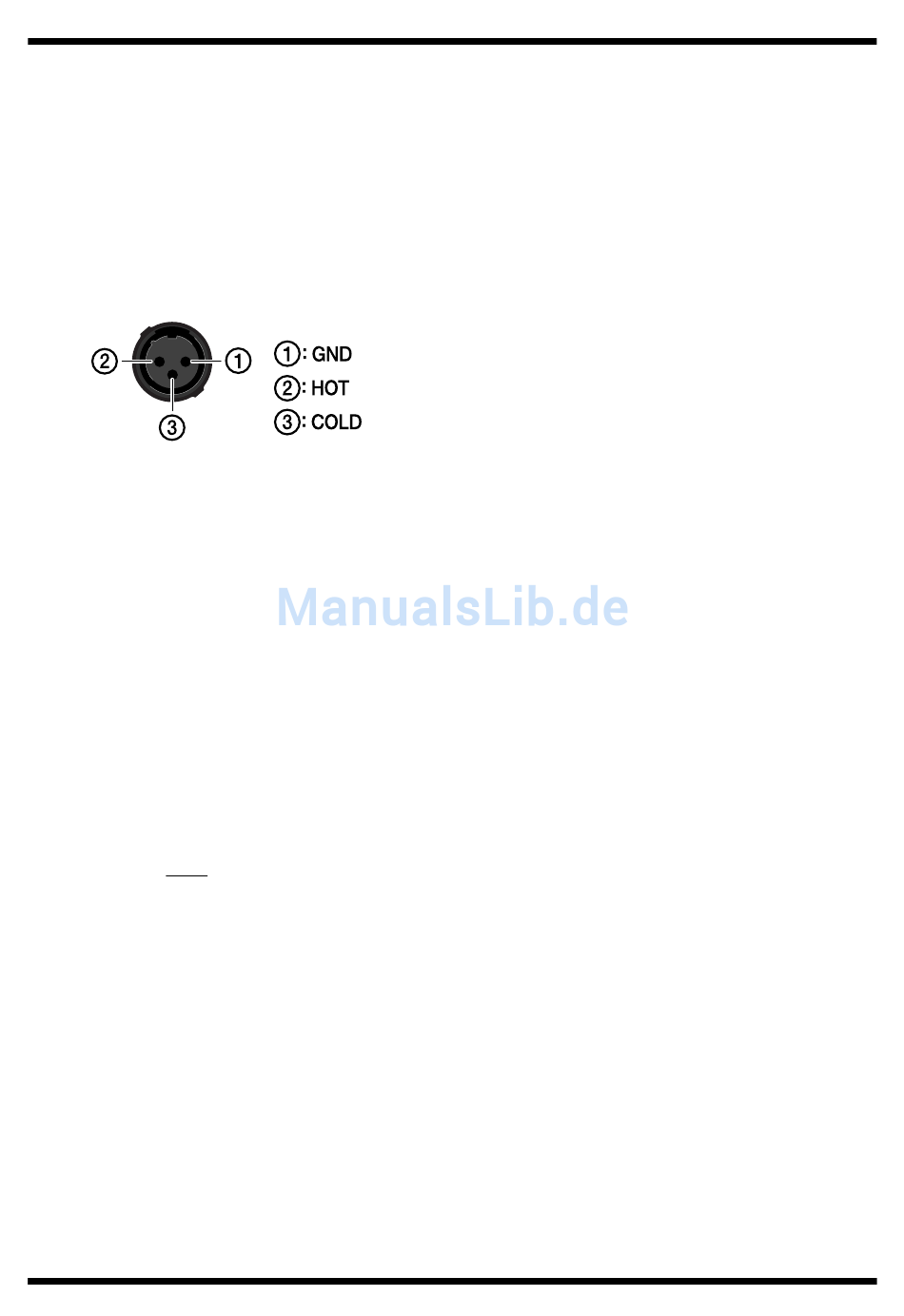

Die Belegung der XLR-Buchse entspricht dem normalen
Standard für Mikrofone (siehe Abbildung).
fig.04
2. CH 2 und CH 3-Regler / CH 2 und CH
3-Buchsen
Diesen beiden Kanäle sind für normale
Musikgeräte mit Line-Pegel (-20 dBu) ausgelegt,
z.B. für Keyboards, Soundmodule, Harddisk-
Recorder und Drumcomputer.
Der Anschluss erfolgt mit zwei Kabeln in stereo.
Für Mono-Betrieb verkabeln Sie nur die linke
Buchse (L-Buchse).
Um Stereo-Geräte auch in stereo zu hören,
schliessen Sie einen Kopfhörer an oder verbinden
Sie zwei CM-30 zu einer Beschallungsanlage.
3. KOPFHÖRER-Buchse
Die Kopfhörerbuchse ist stereo. Der Lautsprecher
des CM-30 wird nicht abgeschaltet, wenn Sie
einen Kopfhörer anschliessen. So sind per
Kopfhörer und Lautsprecher zwei verschiedene
Lautstärken möglich, ideal z.B. im Studio.
LEVEL-Regler
Regelt die Kopfhörer-Lautstärke.
PHONES-Buchse
Für den Anschluss des Kopfhörers
*
Stellen Sie vor dem Anschluss des Kopfhörers die
Lautstärke auf null.
4. EQUALIZER
LOW-Regler
Regelt die Lautstärke der Bässe.
Bedienelemente und Anschlüsse
HIGH-Regler
Regelt die Lautstärke der Höhen.
5. MASTER-Regler
Stellen Sie hier die Lautstärke des CM-30
Lautsprechers ein.
6. POWER-Anzeige
Diese Anzeige leuchtet im Betrieb des CM-30.
7. POWER-Schalter
Hier schalten Sie das Gerät ein und aus.
*
Der CUBE MONITOR ist mit einer Schutzschaltung
ausgestattet und daher beim Einschalten erst nach ein
paar Sekunden betriebsbereit.
*
Drehen Sie den MASTER-Regler immer auf null, bevor
Sie den CM-30 ausschalten. Auch mit der Lautstärke auf
null kann ein Ausschaltgeräusch zu hören sein; dies ist
aber kein Fehler.
8. AUX IN 1-Buchsen und AUX IN 2-
Buchse
AUX IN 1 bietet zwei Cinchbuchsen (wie an einer
Hifi-Anlage) und AUX IN 2 besteht aus einer
Miniklinken-Buchse stereo.
Diesen beiden Eingänge sind für
Musikabspielgeräte mit dem typischen Pegel (-10
dBu) ausgelegt, z.B. für CD- oder MD-Player.
*
Die Lautstärke der an den AUX IN-Buchsen
angeschlossenen Geräte muss an den Gerären selbst
eingestellt werden.
9. STEREO LINK-Buchsen
Um zwei CM-30 zu einer Beschallungsanlage zu
verkabeln, sind ein (für 5 Kanäle) oder zwei (für
10 Kanäle) klinkenkabel nötig. Die Verkabelung
wird auf Seite 10 beschrieben.
Die Stereo Link Ein- und Ausgänge sind jeweils
auf den Pegel von -10 dBu ausgelegt.
10. NETZKABEL-Buchse
Schliessen Sie hier das beiliegende Netzkabel an.
7
