VERKABELUNG
Zwei CM-30 im Stereobetrieb (Stereo Link)
Sie können zwei CM-30 miteinander verkabeln, um Stereobetrieb zu ermöglichen. Die beiden CM-30
funktionieren dann wie eine normale Beschallungsanlage (Hifi-Anlage, P.A.). Diese Verkabelung wird
"Stereo Link" genannt. Die Signale für den jeweils anderen CM-30 gibt jeder CUBE MONITOR über die
STEREO LINK OUT -Buchsen aus. Die Signale des jeweils anderen CM-30 empfängt der Monitor über
die STEREO LINK IN-Buchse.

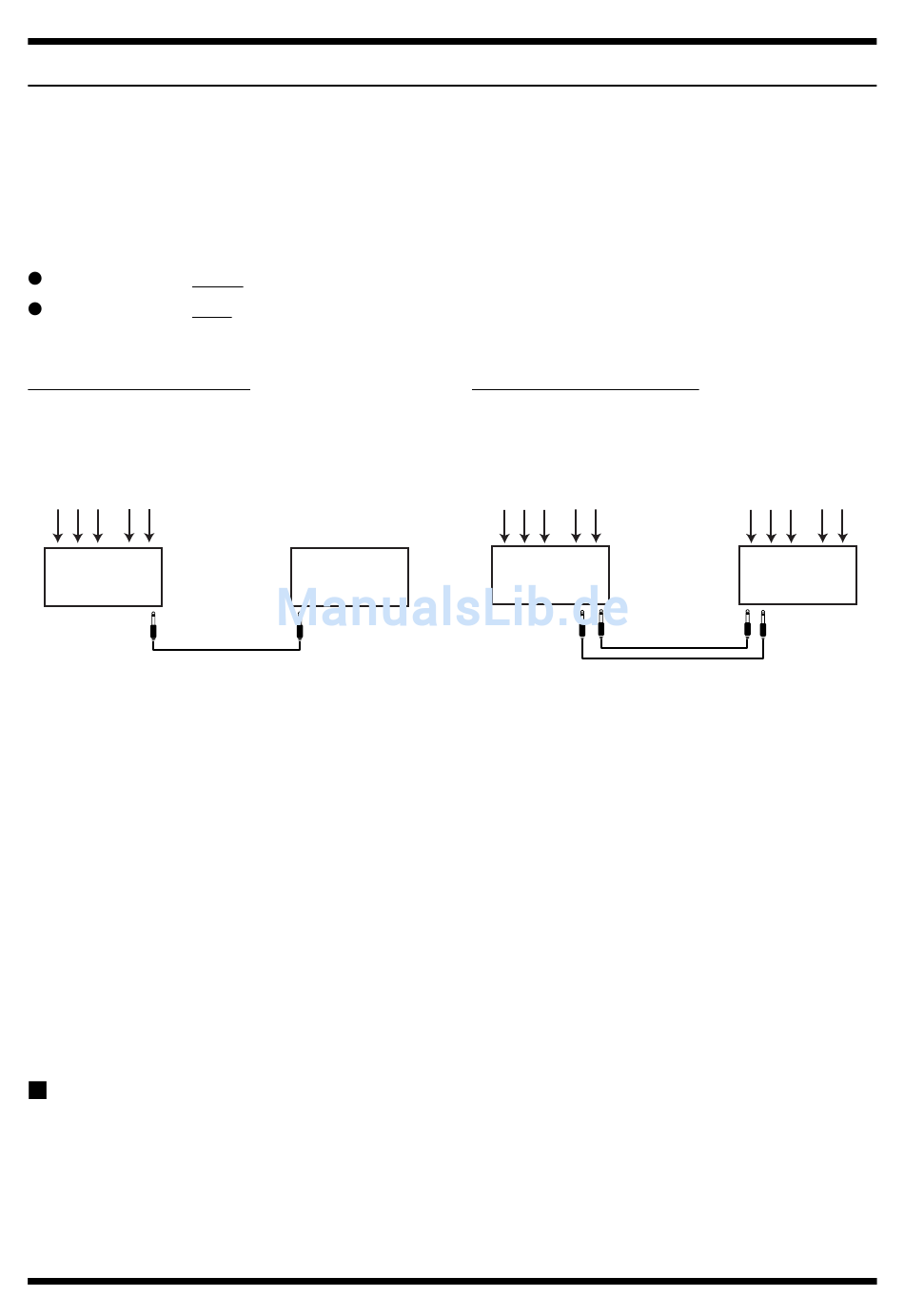

Es gibt zwei Möglichkeiten der Verkabelung:
Verbindung mit einem Klinkenkabel für fünf Eingänge (Beispiel 1).
Verbindung mit zwei Klinkenkabeln für zehn Eingänge (Beispiel 2).
Bsp. 1: Fünf Eingänge
Hierbei werden nur die Eingänge eines CM-30
benutzt.
fig.08
AUX IN
CH 1–3
1, 2
CM-30
L
STEREO LINK
OUT R
1. Schliessen Sie alle Geräte am linken CM-30
an.
2. Verbinden Sie die STEREO LINK OUT R-
Buchse des linken CM-30 mit der STEREO
LINK IN-Buchse des rechten CM-30.
3. Schalten Sie beide CM-30 ein.
4. Stellen Sie alle Lautstärkeregler ein.
5. Stellen Sie die MASTER-Regler der beiden
CM-30 ein.
Die Lautstärke- und Equalizer-Einstellungen bei Stereobetrieb
Sie können die MASTER-Regler und den Equalizer (LOW- und HIGH-Regler) für jeden CM-30
unabhängig einstellen. Beim Stereo-Betrieb sollten die Einstellungen aber an beiden Geräten gleich sein.
Nur wenn der Zuhörer sich nicht in der Mitte zwischen den CM-30 befindet, können Sie die MASTER-
Regler so einstellen, dass am Hörplatz beide Verstärker gleichlaut klingen.
*
Die STEREO PHONES-Buchse bietet immer nur die Signale der Geräte, die am jeweiligen CM-30 verkabelt sind.
10
Bsp. 2: Zehn Eingänge
Hierbei werden die Eingänge beider CM-30
benutzt.
fig.09
CM-30
R
STEREO LINK
STEREO LINK
IN
1. Schliessen Sie alle Geräte am linken und am
2. Verbinden Sie die STEREO LINK OUT R-
3. Verbinden Sie die STEREO LINK OUT L-
4. Schalten Sie beide CM-30 ein.
5. Stellen Sie alle Lautstärkeregler ein.
6. Stellen Sie die MASTER-Regler der beiden
AUX IN
CH 1–3
1, 2
CM-30
L
STEREO LINK
IN
OUT R
rechten CM-30 an.
Buchse des linken CM-30 mit der STEREO
LINK IN-Buchse des rechten CM-30.
Buchse des rechten CM-30 mit der STEREO
LINK IN-Buchse des linken CM-30.
CM-30 ein.
AUX IN
CH 1–3
1, 2
CM-30
R
STEREO
STEREO LINK
LINK IN
OUT L
