Abb. 8: Kabeldose Anschließen - Pfeiffer Vacuum Iv 16 M Betriebsanleitung

1
5

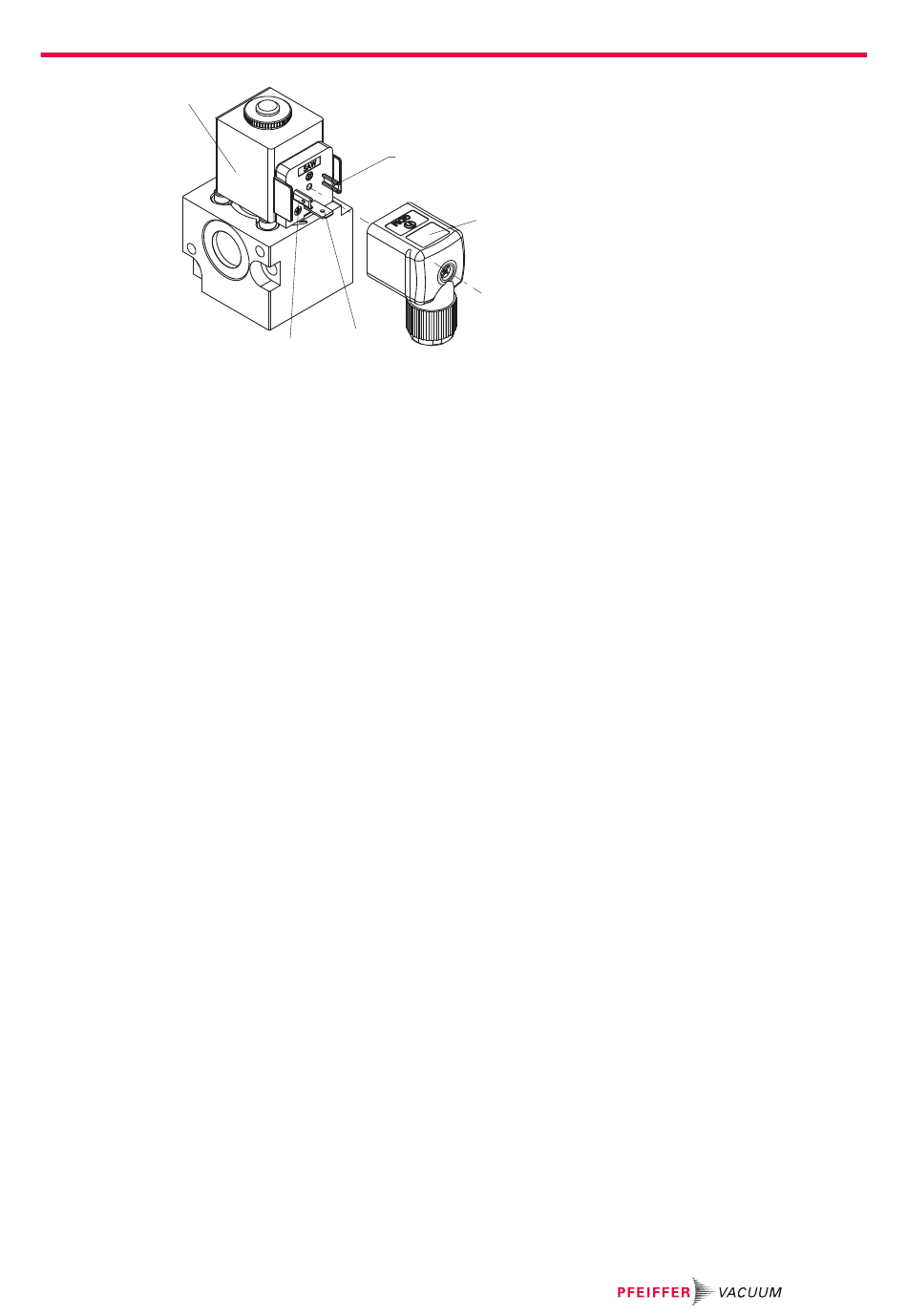

Abb. 8: Kabeldose anschließen
1 Ventilspule
2 Spannungsversorgung 0 V DC
3 Kabeldose
Kabelverbindungen herstellen
1. Schließen Sie die Litzen des Anschlusskabels an den Klemmen der Ventilspule an.
2. Verwenden Sie alternativ eine entsprechende Kabeldose zum aufstecken.
3. Verwenden Sie abgeschirmte Kabel.
2
3
4
4 GND (Abschirmung)
5 Spannungsversorgung +24 V DC
Installation
17/26
