// VORDERRAD MONTIEREN (FALLS NÖTIG)
1

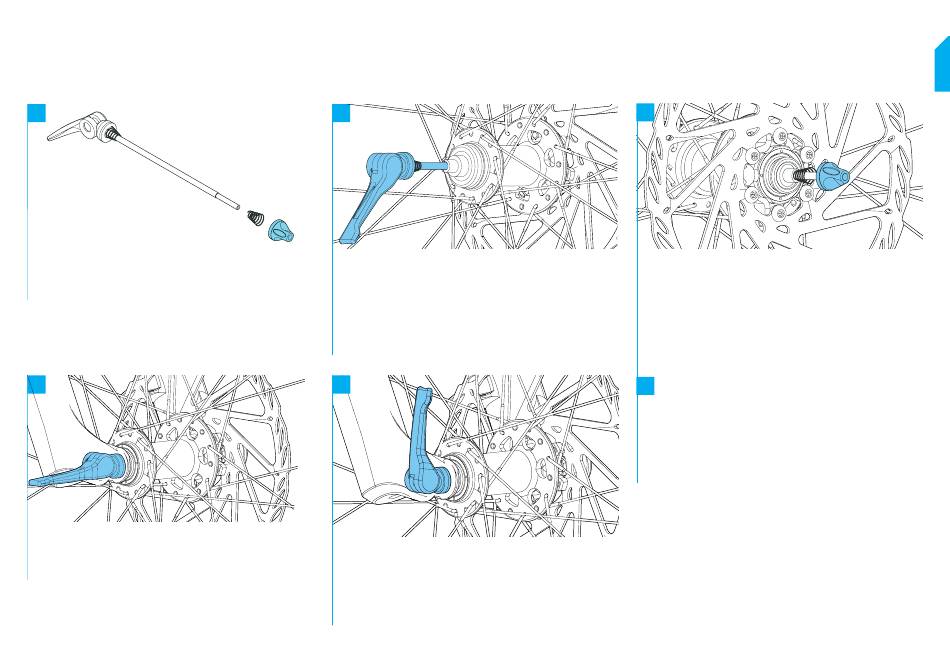

1. Entferne - wenn vorhanden - die Transportsicherung
zwischen den Bremsbelägen.
Bewahre die Transportsicherung für den späteren
Transport deines Fahrrads auf.
2. Entferne die Mutter des Schnellspanners und die
darunterliegende Feder.
4
1. Setze das Vorderrad in die Ausfallenden der Gabel ein.
2. Drehe den Hebel des Schnellspanners in die mittlere
Position.
3. Ziehe die Mutter auf der gegenüberliegenden Seite von
Hand fest an.
2
1. Bringe den Hebel des Schnellspanners in die Stellung
„OPEN".
2. Stecke den Schnellspanner von der rechten Seite (in
Fahrtrichtung) durch die Nabe des Laufrads..
5
1. Spanne jetzt den Spannhebel in die Endstellung.
→ Die Aufschrift „CLOSE" ist zu lesen.
→ Der Spannhebel muss gerade so in die Stellung "CLOSE" bewegt werden können.
→ Ist die Klemmkraft zu hoch oder zu niedrig, muss die Vorspannung der Mutter erhöht oder reduziert werden.
→ Wenn der Spannhebel geschlossen ist, darf er nicht mehr verdreht werden, da er sich sonst lösen könnte und die feste
Verbindung zwischen Laufrad und Gabel nicht mehr gewährleistet ist.
3
1. Stecke die Feder mit dem kleinen Durchmesser voran
auf die Achse des Schnellspanners.
2. Schraube die Mutter etwa drei Umdrehungen auf die
Achse des Schnellspanners.
6
1. Prüfe den festen Sitz des Laufrades.
