7.3 Verkabelung
Alle Drähte sind in der Verpackungsbox gekennzeichnet: 4 Einkangskabel
mit der Bezeichnung „1 in – 4 in" für die 63A-Leistungsschalter, 4
Ausgangskabel mit der Bezeichnung „1 out – 4 out" für die Phasendrähte,
ein Nullleiter für die neutrale Sammelschiene in der
Hauptschalttafel und ein Erdungsleiter für die Erdungsschiene in der
Hauptschalttafel. Benutzer sollten alle Eingangs-, Ausgangs-, Null- und
Erdungsdrähte an die dafür vorgesehenen Anschlüsse innerhalb des
Home-Panels anschließen.
Der maximale Strom für jede Lastkreise beträgt 63A. Der Nennstrom für
jeden Stromkreis sollte nicht überschritten werden. Bitte planen Sie die
Lastkreise angemessen.
Richten Sie das Home-Panel mittig auf Ihre Hauptschalttafel aus
und messen Sie die benötigte Kabellänge ab. Befolgen Sie die
lokalen Sicherheitsrichtlinien für den angemessenen elektrischen
Sicherheitsabstand.
Alle mitgelieferten Kabel sind 2m lang. Sie können Ihre eigenen Kabel
verwenden, wenn sie vom geeigneten Typ sind.
Verfahren:
1. Schalten Sie den Hauptschutzschalter sowie alle 63A-Schutzschalter
aus, die für den Anschluss an den elektrischen Hauptschrank
vorgesehen sind und verwenden Sie einen Spannungsprüfer oder
Voltmeter, um sicherzustellen, dass das System vollständig stromlos
gemacht wird.
2. Entfernen Sie die vordere Abdeckung des elektrischen Hauptschranks.
Erinnern Sie sich daran, dass die Netzseite des elektrischen
Hauptschranks (stromaufwärts dem Hauptschutzschalter) immer noch
energiegeladen wird.
3. Bringen Sie sowohl die obere als auch die untere Leitung an dem Home-
Panel und dem elektrischen Hauptschrank an.
4. Führen Sie alle Kabel (Eingang, Ausgang, Null- und Erdleiter) vom Home-
Panel zur Hauptschalttafel.
5. Schließen Sie den Null- und den Erdungsleiter jeweils an die Neutral-
und Erdungsschiene an.
6. Entfernen Sie die Phasendrähte von den Leistungsschaltern.
Verbinden Sie den Heißdraht jeder Last mit dem entsprechenden
Ausgangsdraht des Home-Panels (beispielweise bedeutet der mit „1
out" gekennzeichnete Ausgangskabel, dass es der Ausgang für Kanal 1
ist). Stellen Sie sicher, dass sie wie geplant mit den richtigen Nummern
verbunden sind.
7. Wiederholen Sie Schritt 6 für alle weiteren Lastkreise.

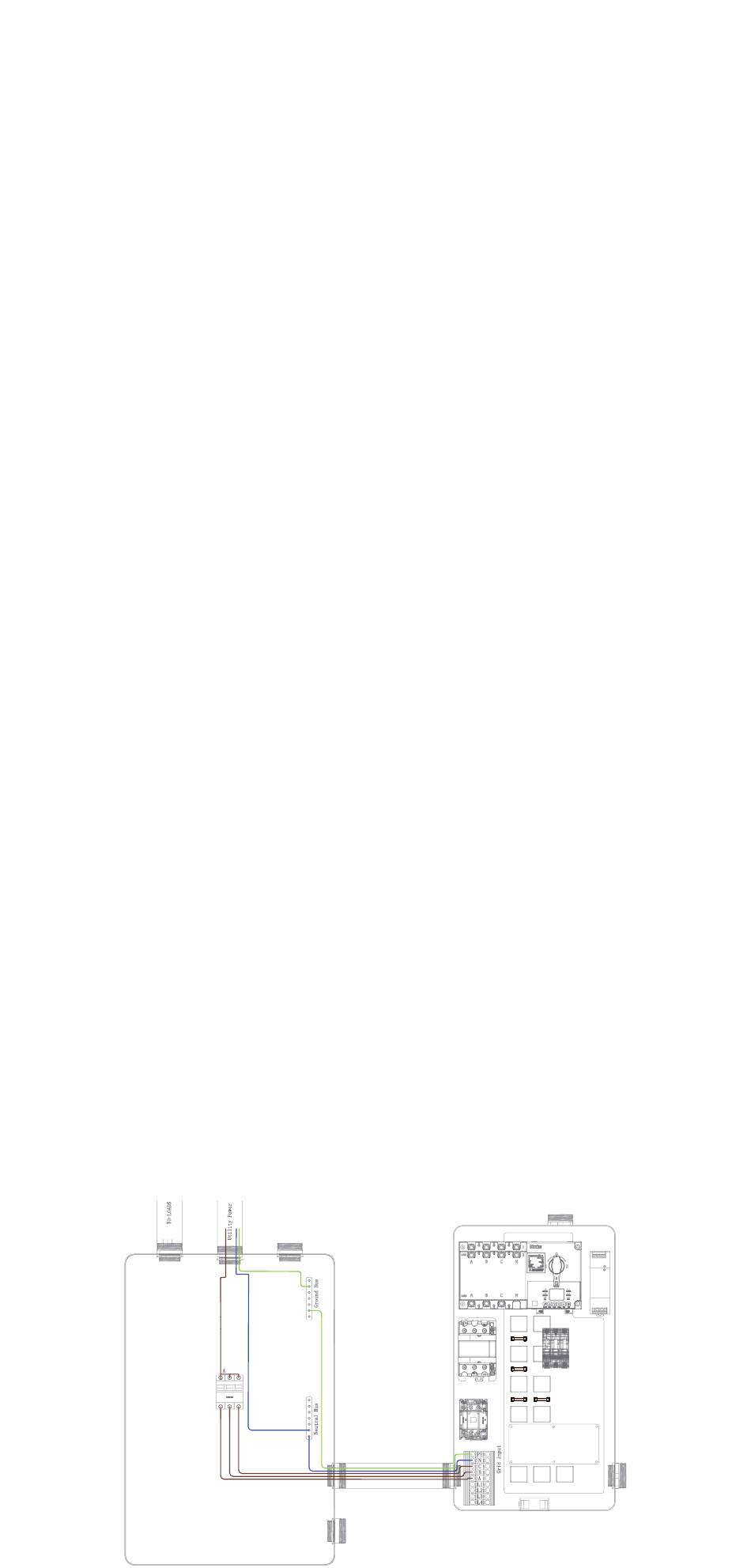

Eingangsschaltplan
Es werden 16mm²-Phasendrähte, 16mm²-Nullleiter und 4mm²-Erdungsleiter
empfohlen.
