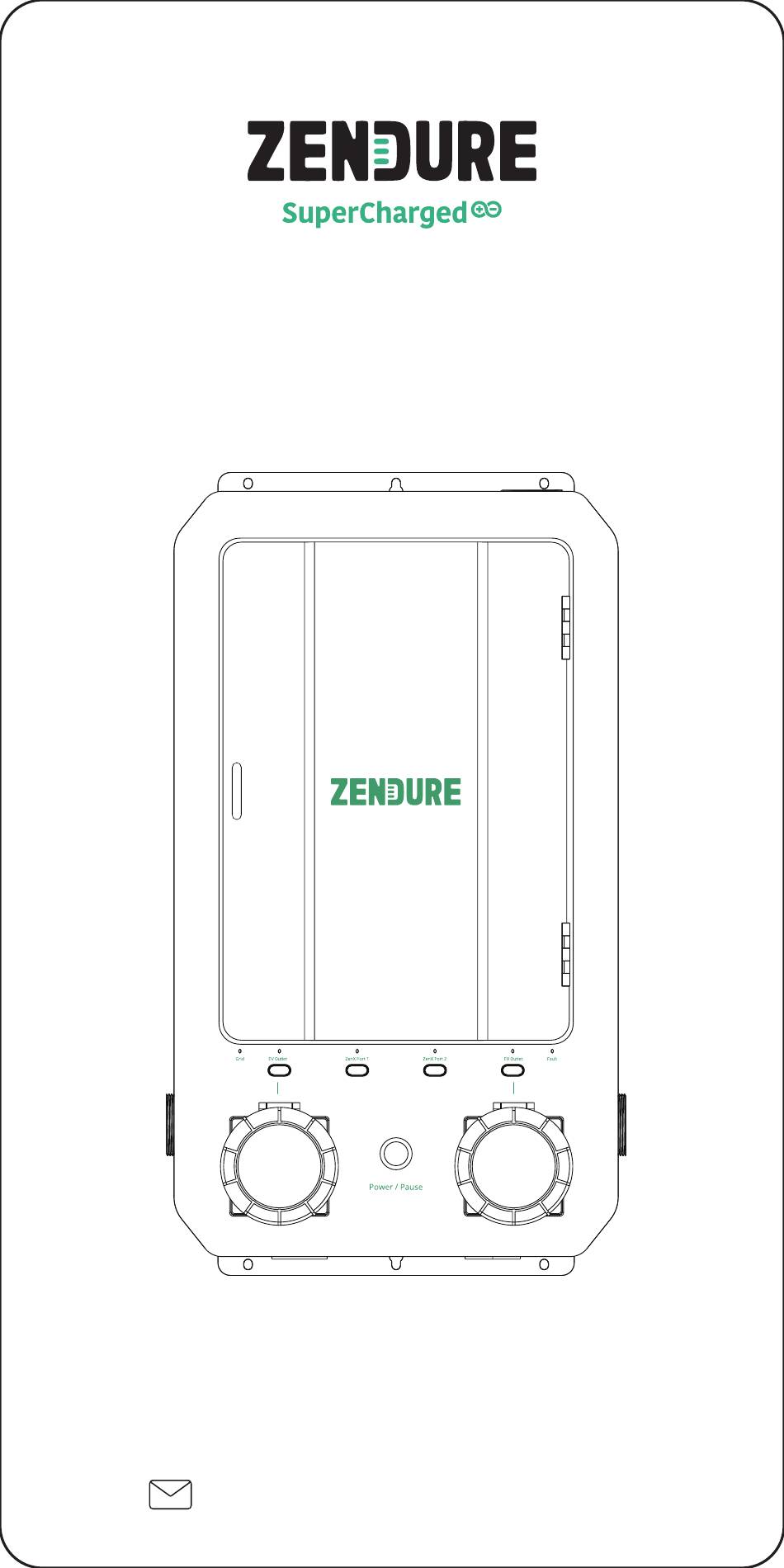

- Seite 1 Home-Panel mit EV-Steckdosen Home Panel with EV Outlets Installationsanleitung Installation Manual support@zendure.com...
-
Seite 2: Inhaltsverzeichnis
HAFTUNGSAUSSCHLUSS Das ZENDURE Home-Panel mit EV-Steckdosen (im Folgenden als Home-Panel bezeichnet) muss von einem qualifizierten Elektriker installiert werden, der mit allen elektrischen Vorschriften, elektrischen Verkabelungspraktiken und Erfahrung im Umgang mit elektrischen Heimsystemen vertraut sein sollte. Alle Unfälle, Schäden oder Personenschäden, die durch eine falsche Installation verursacht werden, liegen in der alleinigen Verantwortung des Benutzers. -
Seite 3: Spezifikationen
Lasten aus und wenden Sie sich an einen qualifizierten Elektriker oder den technischen Support von Zendure. 3. Ziehen Sie die Sicherungen NICHT heraus, während das Home-Panel mit Strom versorgt wird, um Schäden am Home-Panel zu vermeiden. 4. Alle vorgeschalteten Kurzschlussunterbrecher, die in das Home-Panel eingespeist sind, sollten nicht-AFCI bzw. -
Seite 4: Warnungen
Kurzschlussunterbrecher und stellen Sie sicher, dass die Netzstrom- Anzeige aus ist. 2. Schalten Sie die SuperBase V aus, trennen Sie sie vom Home-Panel und stellen Sie sicher, dass die ZenX-Anschluss-Anzeigen aus sind. 3. Der Alarm ertönt, wenn das Home-Panel mit Strom versorgt wird, während die Frontplatte geöffnet ist. -
Seite 5: Extern
3. ZenX-Anschluss-Taste An der Unterseite des Home-Panels befinden sich zwei ZenX-Anschlüsse. Sie verbinden SuperBase Vs mit dem Home-Panel über das ZenX-Kabel (eines für jede SuperBase V). Drücken Sie die entsprechenden Tasten, um die SuperBase V bereit für die Ausgang oder den Ladevorgang zu machen. -
Seite 6: Intern
3. Sicherungen Diese Sicherungen bieten einen Überstromschutz. Jede Sicherung kann einzeln ausgetauscht werden, ohne andere Stromkreise zu beeinträchtigen. Machen Sie das Home-Panel vor dem Austausch der Sicherungen stromlos. 4. Eingangskabelverbinder Dies sind die Kabelanschlüsse für die Phasendrähte, die vom Unterbrecher auf der Haupttafel kommen. -
Seite 7: Installations-Checkliste
Schutzklasse IP20 eingestuft und muss deswegen vor direkter Sonneneinstrahlung, Regen, Schnee und Feuchtigkeit geschützt installiert werden. Bestimmen Sie den Abstand zwischen dem Home-Panel und dem Hauptschaltschrank. Bestätigen Sie die Anzahl der Lasten, die an das Home- Panel angeschlossen werden sollte. Sie können bis zu 4 einpolige Lastkreise anschließen. -
Seite 8: Installationsschritte
Anweisungen in der App und führen Sie den Test erneut aus. Schließen Sie beliebige SuperBase Vs über dem ZenX- Kabel an Ihr Home-Panel. Schalten Sie die SuperBase V ein und drücken Sie dann die ZenX-Anschluss-Taste auf dem Home-Panel, um jede SuperBase V zu aktivieren. -
Seite 9: Montage
7.2 Montage Richten Sie das Home-Panel mittig auf Ihren elektrischen Hauptschrank aus. Bitte halten Sie den lokalen elektrischen Sicherheitsabstand ein. Stellen Sie auch sicher, dass Sie auch die Länge der flexiblen Leitung überprüfen . 1. Öffnen Sie die Frontplatte 2. Ziehen Sie die mittleren Schrauben oben und unten fest. -
Seite 10: Verkabelung
Der maximale Strom für jede Lastkreise beträgt 63A. Der Nennstrom für jeden Stromkreis sollte nicht überschritten werden. Bitte planen Sie die Lastkreise angemessen. Richten Sie das Home-Panel mittig auf Ihre Hauptschalttafel aus und messen Sie die benötigte Kabellänge ab. Befolgen Sie die lokalen Sicherheitsrichtlinien für den angemessenen elektrischen Sicherheitsabstand. -
Seite 11: Ausgangsschaltplan
Dreiphasiger Eingangsschaltplan Ausgangsschaltplan 16mm²-Phasendrähte werden empfohlen. Einphasiger Ausgangsschaltplan Einphasiger Ausgangsschaltplan Hinweis: Der dreiphasige Ausgang ist in 2 Gruppen unterteilt Gruppe 1 ist ein dreiphasiger ABC 3-Firewire-Ausgang mit 400V Gruppe 2 ist ein einphasiger A-Firewire-Ausgang von 230V (Starten Sie das SBV und den Ausgang von dieser Gruppenleitung aus) -
Seite 12: Systemkonfiguration
7. Wenn keine Hinweise auf einen Fehler vorhanden sind, wurde Ihr Home- Panel erfolgreich eingerichtet und ist einsatzbereit. Warnung: Auch wenn das Home-Panel selbst nicht aktiv ist, wird es Netz-Modus an alle angeschlossenen Stromkreise weiterleiten. Stellen Sie sicher, dass durch das Einschalten der Lastkreise beim erstmaligen Anschließen keine... -
Seite 13: Firmware-Update Und Sprachsteuerung
Zendure-App nach der neuesten Firmware. Die App unterstützt ein Over- the-Air(OTA)-Updates. Sprachsteuerung Verwenden Sie die Zendure-App, um Ihr Home-Panel mit Ihrem Google- oder Alexa-Sprachassistent zu verbinden, um freihändig auf den Gerätestatus und die Steuerung zuzugreifen. Lesen Sie das Benutzerhandbuch der Zendure-App durch und greifen Sie hier auf den Download-Link zu: https://app.zendure.com/download...
