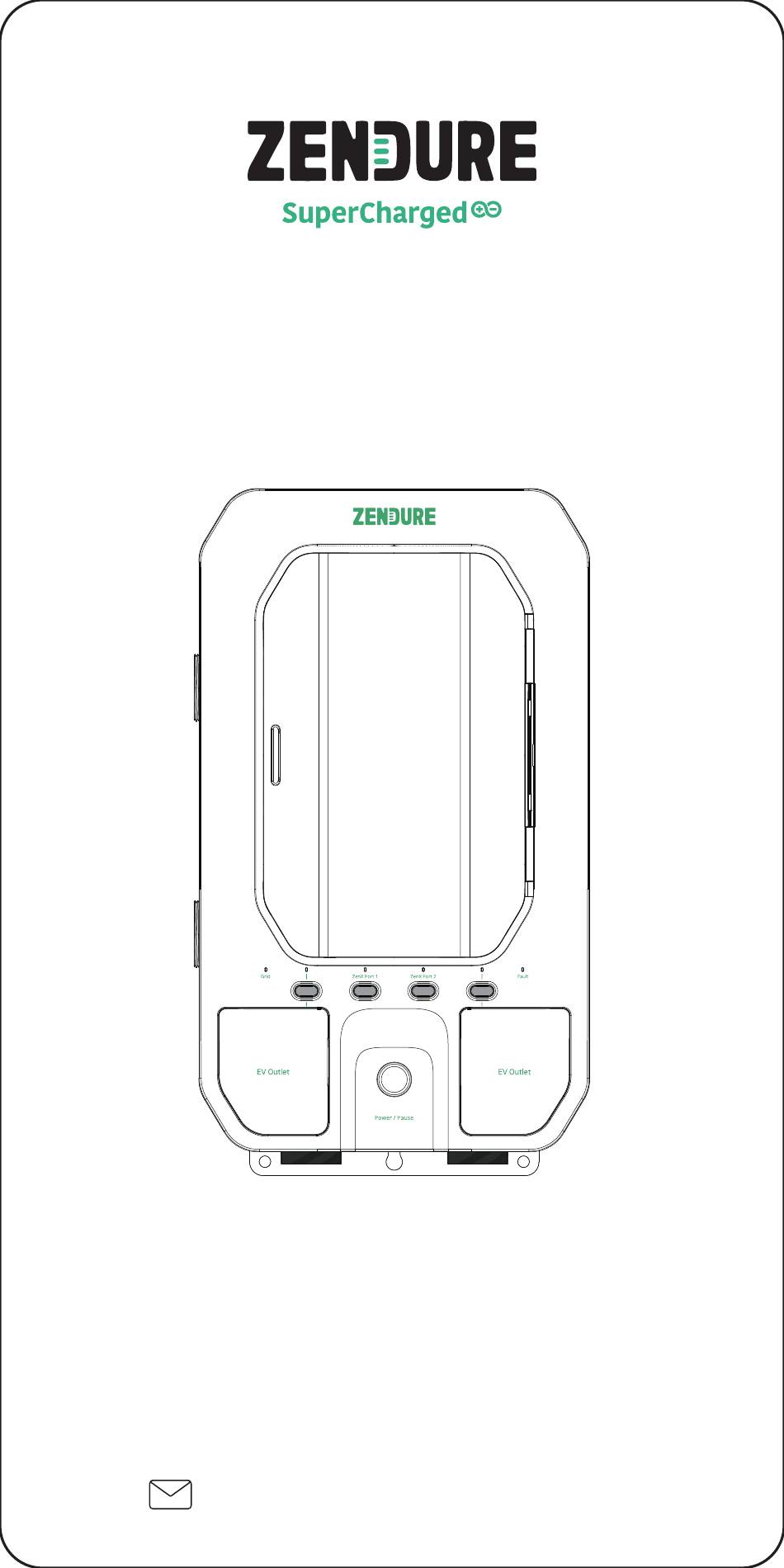

- Seite 1 Home-Panel mit EV-Steckdosen Home Panel with EV Outlets Installationsanleitung Installation Manual support@zendure.com...
-
Seite 2: Inhaltsverzeichnis
HAFTUNGSAUSSCHLUSS Das ZENDURE Home-Panel mit EV-Steckdosen (im Folgenden als Home-Panel bezeichnet) muss von einem qualifizierten Elektriker installiert werden, der mit allen elektrischen Vorschriften, elektrischen Verkabelungspraktiken und Erfahrungen im Umgang mit elektrischen Heimsystemen vertraut sein sollte. Alle Unfälle, Schäden oder Personenschäden, die durch eine falsche Installation verursacht werden, liegen in der alleinigen Verantwortung des Benutzers. -
Seite 3: Spezifikationen
Lasten aus und wenden Sie sich an einen qualifizierten Elektriker oder den technischen Support von Zendure. 3. Ziehen Sie die Sicherungen NICHT heraus, während das Home-Panel mit Strom versorgt wird, um Schäden am Home-Panel zu vermeiden. 4. Alle vorgeschalteten Kurzschlussunterbrecher, die in das Home-Panel eingespeist sind, sollten nicht-AFCI bzw. -
Seite 4: Warnungen
Kurzschlussunterbrecher und stellen Sie sicher, dass die Netzstrom- Anzeige aus ist. 2. Schalten Sie die SuperBase V aus, trennen Sie sie vom Home-Panel und stellen Sie sicher, dass die ZenX-Anschluss-Anzeigen aus sind. 3. Der Alarm ertönt, wenn das Home-Panel mit Strom versorgt wird, während die Frontplatte geöffnet ist. -
Seite 5: Extern
Not-Aus-Schalter 1. Lastkreise Das Home-Panel kann mit bis zu 10 Lastkreisen konfiguriert werden, mit den Kreisen 1, 3, 5, 7 und 9 links und 2, 4, 6, 8 und 10 rechts. Es gibt eine Taste, mit der Benutzer jedes Stromkreisrelais EIN-/AUSSCHALTEN oder manuell zurücksetzen können, wenn ein Überstromereignis im Stromkreis... -
Seite 6: Intern
3. Sicherungen Diese Sicherungen bieten einen Überstromschutz. Jede Sicherung kann einzeln ausgetauscht werden, ohne andere Stromkreise zu beeinträchtigen. Machen Sie das Home-Panel vor dem Austausch der Sicherungen stromlos. 4. Eingangskabelverbinder Dies sind die Kabelverbinder für stomführende Kabel, die von den Leistungsschutzschaltern in Ihrem Hauptpanel kommen. -
Seite 7: Installations-Checkliste
AFCI- oder GFCI-Lösungen an einen qualifizierten Elektriker. Bestimmen und stellen Sie die benötigten Materialien zusammen Das Home-Panel kann bis zu 1 1/4-Zoll- Leitungen unterstützen. Stellen Sie sicher, dass die erforderlichen Anpassungsfaktoren (für die Anzahl der Anschlüsse) berücksichtigt werden und alle Kabel für den erforderlichen Strom ausgelegt sind. -
Seite 8: Installationsschritte
Anweisungen in der App und führen Sie den Test erneut aus. Schließen Sie beliebige SuperBase Vs über dem ZenX- Kabel an Ihr Home-Panel. Schalten Sie die SuperBase V ein und drücken Sie dann die ZenX-Anschluss-Taste auf dem Home-Panel, um jede SuperBase V zu aktivieren. -
Seite 9: Montage
7.2 Montage Richten Sie das Home-Panel mittig auf Ihren elektrischen Hauptschrank aus. Bitte halten Sie den lokalen elektrischen Sicherheitsabstand ein. Stellen Sie auch sicher, dass Sie auch die Länge der flexiblen Leitung überprüfen . 1. Lösen Sie die Schrauben und entfernen Sie die... -
Seite 10: Verkabelung
Strom für die Schaltkreise 5-10 beträgt 20 A. Der Nennstrom für jeden Stromkreis sollte nicht überschritten werden. Bitte planen Sie die Lastkreise angemessen. Richten Sie das Home-Panel mittig auf Ihren elektrischen Hauptschrank aus und messen Sie die benötigte Kabellänge ab. Befolgen Sie die lokalen Sicherheitsrichtlinien für den angemessenen elektrischen Sicherheitsabstand. -
Seite 11: Eingangsschaltplan
Tür zu sichern. Nehmen Sie sich einen Moment Zeit, um die Schaltkreise auf dem Home-Panel zu beschriften. 2. Laden Sie die Zendure-App herunter. Schließen Sie eine SuperBase V an das Home-Panel, ohne die ZenX-Anschluss-Taste zu drücken. 3. Drücken Sie die IoT-Reset-Taste, um die Netzwerkverbindung zurückzusetzen. -
Seite 12: Firmware-Update Und Sprachsteuerung
7. Wenn keine Hinweise auf einen Fehler vorhanden sind, wurde Ihr Home- Panel erfolgreich eingerichtet und ist einsatzbereit. Warnung: Auch wenn das Home-Panel selbst nicht aktiv ist, wird es Netzstrom an alle angeschlossenen Stromkreise weiterleiten. Stellen Sie sicher, dass durch das Einschalten der Lastkreise beim erstmaligen Anschließen keine Risiko von Verletzungen oder Sachschäden besteht.
