7
Transport
Vor dem Transport unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor
unbefugter Inbetriebnahme sichern!
Die Maschine vom Stromnetz trennen!
▪ Dazu den Gerätestecker ziehen.
▪ Die Gelenkwelle am Schlepper auskuppeln.
– Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen.
▪ Den Schlepper abstellen.
▪ Die Gelenkwelle vom Schlepper abnehmen.
Achten Sie beim Abstellen der Maschine immer auf den Auslauf des Sägeblattes bis zum
Stillstand!

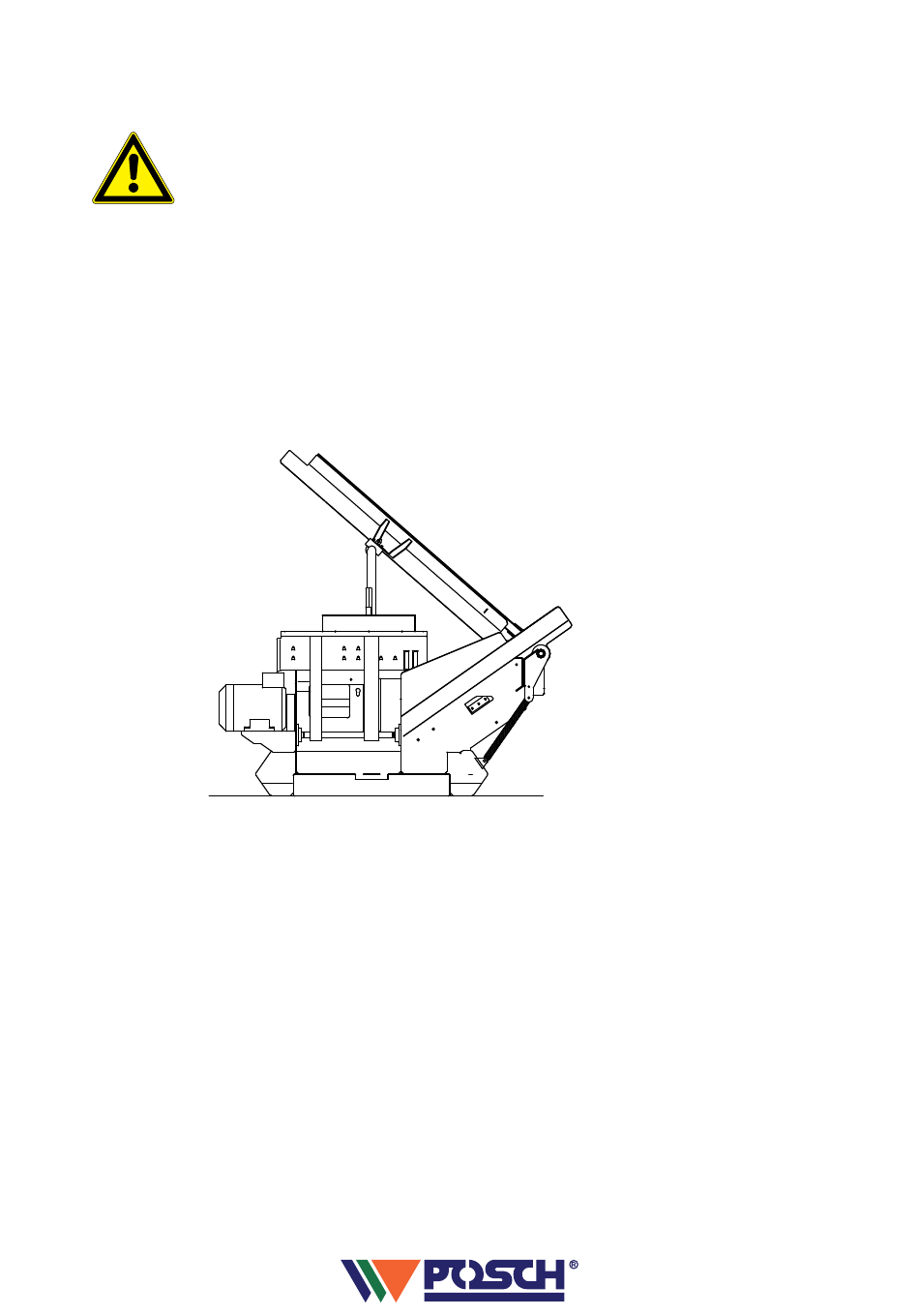

7.1
Förderband
Vor dem zusammenklappen das Förderband mit dem Steuerhebel in eine Lage von 35°
bringen.
1. Mit der Handkurbel die Förderbandverlängerung komplett einziehen.
– Wenn die Förderbandverlängerung nicht von selbst einfährt, etwas am Fördergurt
mitziehen.
2. Den Fördergurt mit den Absteckbolzen abstecken.
3. Das Klapprohr aus der Halterung nehmen und nach unten schwenken.
4. Mit Hilfe des Klapprohres das Förderband nach oben drücken bis es senkrecht steht.
– In senkrechter Stellung verharrt das Förderband in Ruhe ohne gehalten werden zu
müssen.
5. Anschließend müssen Sie sich auf die andere Seite des Klapprohres stellen und das
Förderband nach unten ziehen bis es komplett eingeklappt ist.
6. Das Förderband mit den Federsteckern an der Förderbandaufnahme fixieren.
7. Das Klapprohr wieder in der Halterung fixieren.
Breite in Transportstellung: 260 cm
Höhe in Transportstellung: 250 cm
Transport
23
