DE Gebrauchsanleitung / Montageanleitung
EN Instructions for use / assembly instructions
DK Brugsanvisning / Monteringsvejledning
FI Käyttöohje / Asennusohje
SV Bruksanvisning / Monteringsanvisning
NO Bruksanvisning / Montasjeveiledning
2
4
6
8
10
12

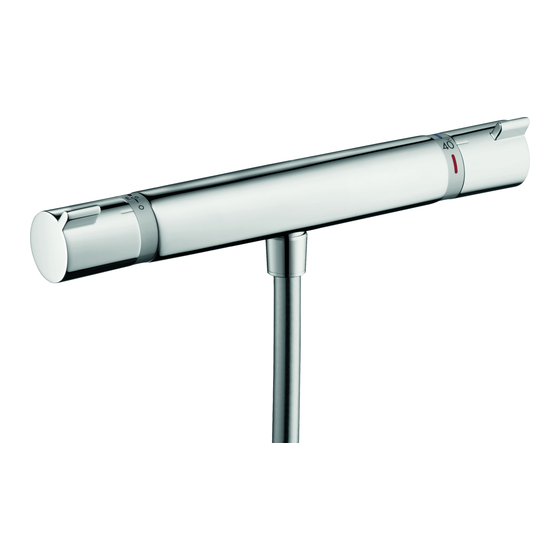

Ecostat Comfort
Ecostat Comfort
Ecostat Comfort
Ecostat Comfort
13118000
13119000
13279000
13286000
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HANSGROHE Ecostat Comfort
Inhaltszusammenfassung für HANSGROHE Ecostat Comfort

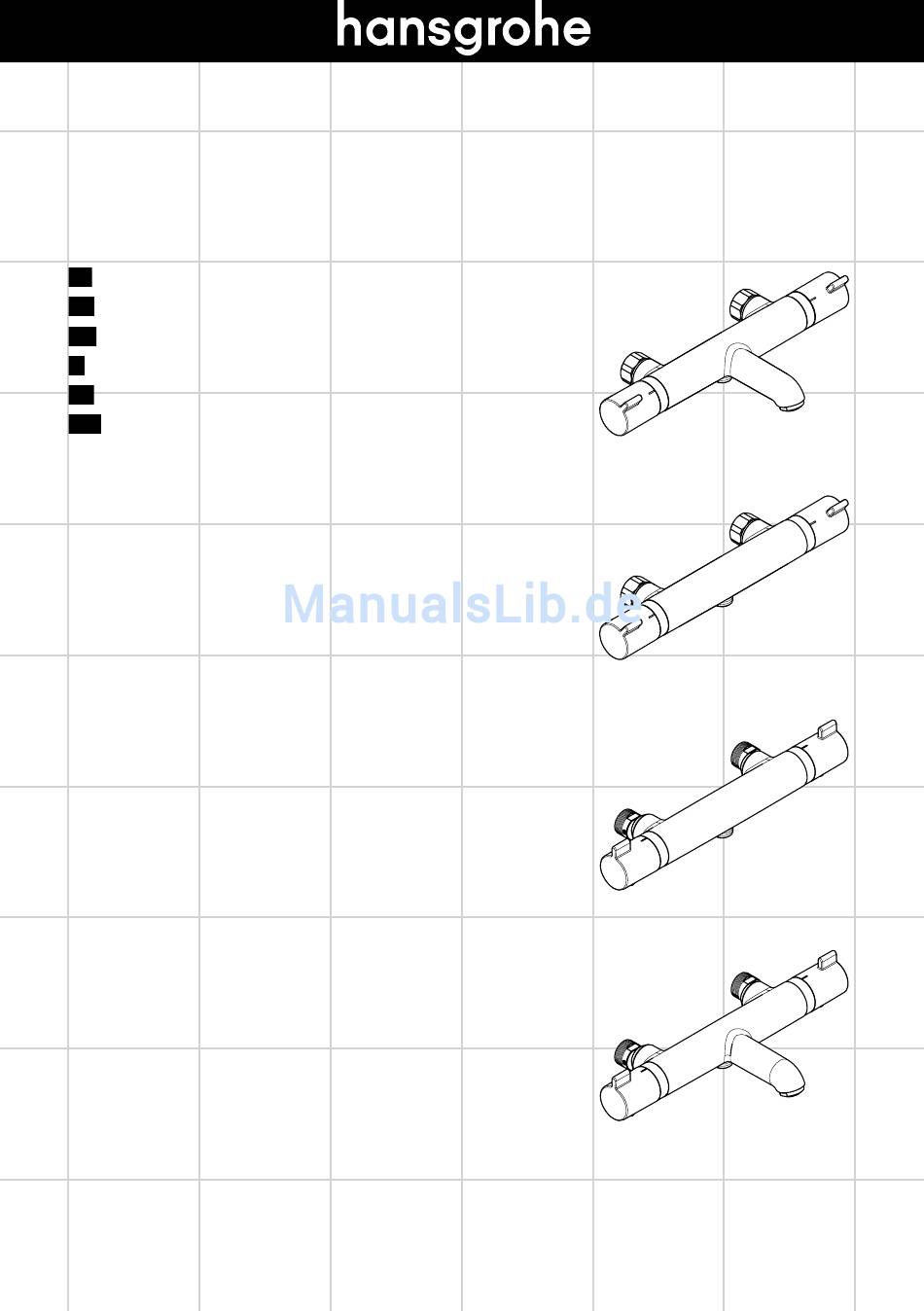

- Seite 1 DE Gebrauchsanleitung / Montageanleitung EN Instructions for use / assembly instructions DK Brugsanvisning / Monteringsvejledning FI Käyttöohje / Asennusohje SV Bruksanvisning / Monteringsanvisning NO Bruksanvisning / Montasjeveiledning Ecostat Comfort 13118000 Ecostat Comfort 13119000 Ecostat Comfort 13279000 Ecostat Comfort 13286000...
-
Seite 2: Sicherheitshinweise
Deutsch Sicherheitshinweise Technische Daten Bei der Montage müssen zur Vermeidung von Betriebsdruck: max. 1 MPa Quetsch- und Schnittverletzungen Handschuhe Empfohlener Betriebsdruck: 0,1 – 0,5 MPa getragen werden. Prüfdruck: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Das Produkt darf nur zu Bade-, Hygiene- und Körper- Heißwassertemperatur: max. 80°C reinigungszwecken eingesetzt werden. Empfohlene Heißwassertemperatur: 65°C Kinder, sowie Erwachsene mit körperlichen, geis- Thermische Desinfektion: max. 70°C / 4 min tigen und / oder sensorischen Einschränkungen • Eigensicher gegen Rückfließen dürfen das Produkt nicht unbeaufsichtigt benutzen. • Das Produkt ist ausschließlich für Trinkwasser konzi- Personen, die unter Alkohol- oder Drogeneinfluss piert! stehen, dürfen das Produkt nicht benutzen. Große Druckunterschiede zwischen den Kalt- und Symbolerklärung Warmwasseranschlüssen müssen ausgeglichen werden. Kein essigsäurehaltiges Silikon verwenden! Montagehinweise Einjustieren (siehe Seite 17) • Vor der Montage muss das Produkt auf Transportschä- Nach erfolgter Montage muss die Auslauf- den untersucht werden. Nach dem Einbau werden temperatur des Thermostaten überprüft wer- keine Transport- oder Oberflächenschäden anerkannt. - Seite 3 Deutsch Bedienung (siehe Seite 19) Serviceteile (siehe Seite 26) Maße (siehe Seite 24) Prüfzeichen (siehe Seite 28) Durchflussdiagramm Reinigung (siehe beiliegende (siehe Seite 25) Broschüre) Brause Wanne Störung Ursache Abhilfe - Versorgungsdruck nicht ausrei- - Leitungsdruck prüfen Wenig Wasser chend - Schmutzfangsiebe verschmutzt - Schmutzfangsiebe vor dem Ther- (96922000 / 97367000 ) mostat und auf der Regeleinheit reinigen (96922000 / 97367000) - Siebdichtung der Brause ver- - Siebdichtung zwischen Brause und schmutzt Schlauch reinigen - Rückflussverhinderer verschmutzt - Rückflussverhinderer reinigen ggf.
- Seite 14 Ecostat Comfort 13118000 / 13119000 Silicone min. max. 34 mm 39 mm max. 5 mm SW 24 mm...
- Seite 15 Ecostat Comfort 13118000 / 13119000 97510000 SW 30 mm 17 Nm...
- Seite 16 Ecostat Comfort 13279000 / 13286000 SW 2,5 mm SW 2,5 mm 2 Nm SW 23 mm 17 Nm...
- Seite 18 z. B. 42° C SW 3 mm for example 42° C SW 3 mm 1 Nm...
- Seite 19 öffnen / open / åbne / avaaminen / öppna / åpne kalt / cold / freddo / kylmä / kallt / kaldt warm / hot / varmt / lämmin / varmt / varm schließen / close / lukke / sulkeminen / stänga / lukke...
- Seite 20 öffnen / open / åbne / avaaminen / öppna / åpne kalt / cold / freddo / kylmä / kallt / kaldt warm / hot / varmt / lämmin / varmt / varm schließen / close / lukke / sulkeminen / stänga / lukke...
- Seite 21 Ecostat Comfort 13118000 / 13119000 SW 10 mm SW 30 mm SW 10 mm SW 30 mm 20 Nm 17 Nm...
- Seite 22 Ecostat Comfort 13279000 / 13286000 SW 23 mm SW 6 mm...
- Seite 23 Ecostat Comfort 13279000 / 13286000 SW 6 mm 20 Nm SW 23 mm 17 Nm...
- Seite 24 Ecostat Comfort Ecostat Comfort 13118000 13119000 Ecostat Comfort Ecostat Comfort 13286000 13279000...
- Seite 25 Ecostat Comfort Ecostat Comfort 13118000 /13286000 13119000 / 13279000...
- Seite 26 Ecostat Comfort 13118000 95836000 95839000 97510000 95844000 96737000 96922000 98282000 95843000 96157000 98390000 (26x1,5) 98137000 (17x1,5) 95844000 95840000 95836000 96512000 98283000 98390000 98129000 (26x1,5) (14x2) 95843000 Ecostat Comfort 13119000 95836000 95839000 97510000 95844000 96737000 96922000 98282000 95843000 96157000 98390000 98137000...
- Seite 27 Ecostat Comfort 13286000 95836000 95839000 97367000 95835000 98282000 95843000 98213000 (9x1) 98137000 98390000 (17x1,5) (26x1,5) M5x5 96737000 95844000 95840000 95836000 96512000 98283000 98129000 98390000 (14x2) (26x1,5) 95843000 Ecostat Comfort 13279000 95836000 95839000 97367000 95844000 95835000 98282000 98213000 95843000 (9x1) 98137000...
- Seite 28 PA-IX DVGW SVGW WRAS KIWA 13118000 1.43/20147 13119000 1.43/20148 13279000 13286000 Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
