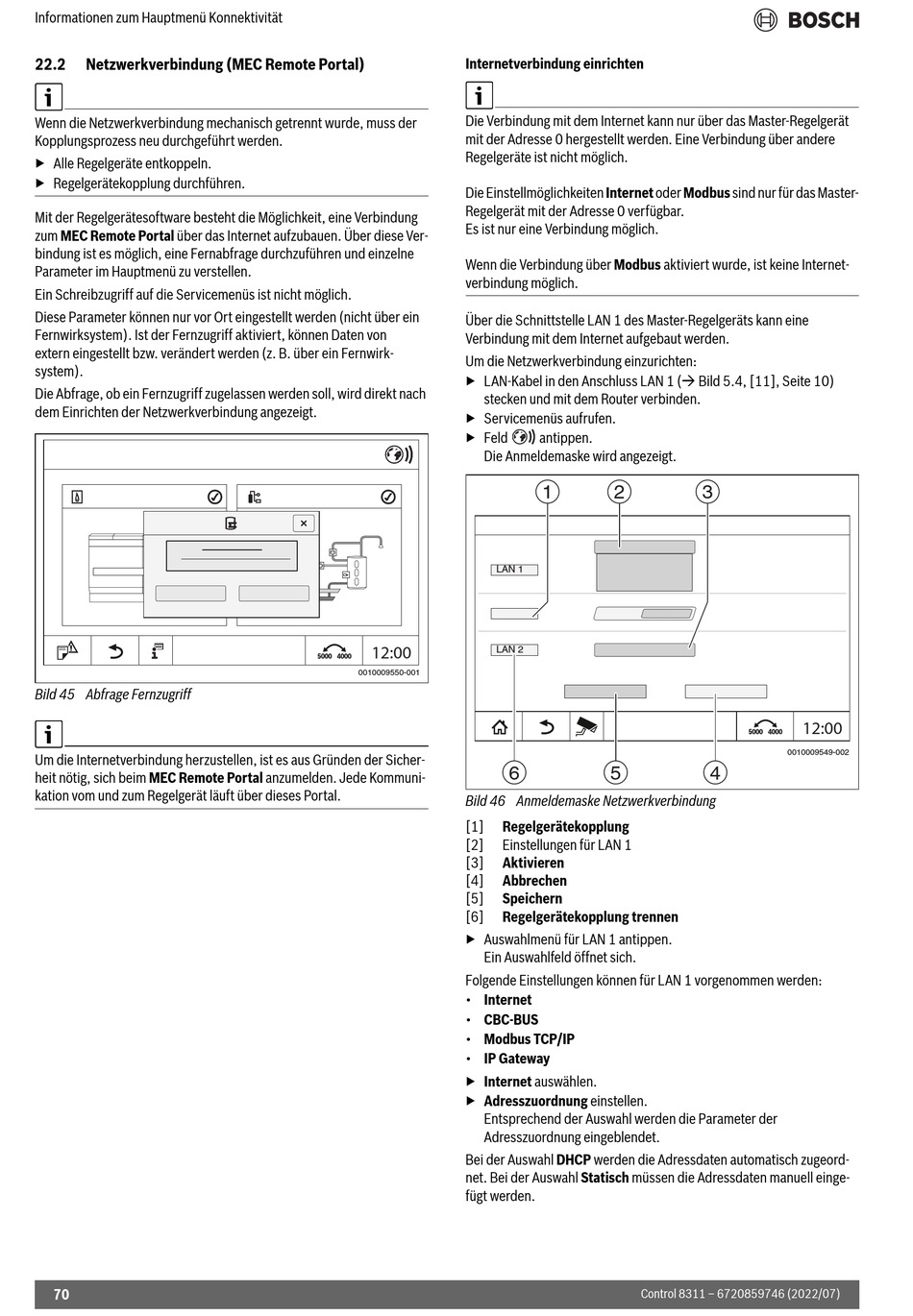

Informationen zum Hauptmenü Konnektivität
22.2
Netzwerkverbindung (MEC Remote Portal)
Wenn die Netzwerkverbindung mechanisch getrennt wurde, muss der
Kopplungsprozess neu durchgeführt werden.
▶ Alle Regelgeräte entkoppeln.
▶ Regelgerätekopplung durchführen.
Mit der Regelgerätesoftware besteht die Möglichkeit, eine Verbindung
zum MEC Remote Portal über das Internet aufzubauen. Über diese Ver-
bindung ist es möglich, eine Fernabfrage durchzuführen und einzelne
Parameter im Hauptmenü zu verstellen.
Ein Schreibzugriff auf die Servicemenüs ist nicht möglich.
Diese Parameter können nur vor Ort eingestellt werden (nicht über ein
Fernwirksystem). Ist der Fernzugriff aktiviert, können Daten von
extern eingestellt bzw. verändert werden (z. B. über ein Fernwirk-
system).
Die Abfrage, ob ein Fernzugriff zugelassen werden soll, wird direkt nach
dem Einrichten der Netzwerkverbindung angezeigt.
Bild 45 Abfrage Fernzugriff
Um die Internetverbindung herzustellen, ist es aus Gründen der Sicher-
heit nötig, sich beim MEC Remote Portal anzumelden. Jede Kommuni-
kation vom und zum Regelgerät läuft über dieses Portal.
70
Internetverbindung einrichten
Die Verbindung mit dem Internet kann nur über das Master-Regelgerät
mit der Adresse 0 hergestellt werden. Eine Verbindung über andere
Regelgeräte ist nicht möglich.
Die Einstellmöglichkeiten Internet oder Modbus sind nur für das Master-
Regelgerät mit der Adresse 0 verfügbar.
Es ist nur eine Verbindung möglich.
Wenn die Verbindung über Modbus aktiviert wurde, ist keine Internet-
verbindung möglich.
Über die Schnittstelle LAN 1 des Master-Regelgeräts kann eine
Verbindung mit dem Internet aufgebaut werden.
Um die Netzwerkverbindung einzurichten:
▶ LAN-Kabel in den Anschluss LAN 1 ( Bild 5.4, [11], Seite 10)
stecken und mit dem Router verbinden.
▶ Servicemenüs aufrufen.
▶ Feld
Die Anmeldemaske wird angezeigt.
LAN 1
12:00
LAN 2
0010009550-001
6
Bild 46 Anmeldemaske Netzwerkverbindung
[1]
Regelgerätekopplung
[2]
Einstellungen für LAN 1
[3]
Aktivieren
[4]
Abbrechen
[5]
Speichern
[6]
Regelgerätekopplung trennen
▶ Auswahlmenü für LAN 1 antippen.
Ein Auswahlfeld öffnet sich.
Folgende Einstellungen können für LAN 1 vorgenommen werden:
• Internet
• CBC-BUS
• Modbus TCP/IP
• IP Gateway
▶ Internet auswählen.
▶ Adresszuordnung einstellen.
Entsprechend der Auswahl werden die Parameter der
Adresszuordnung eingeblendet.
Bei der Auswahl DHCP werden die Adressdaten automatisch zugeord-
net. Bei der Auswahl Statisch müssen die Adressdaten manuell einge-
fügt werden.
antippen.
1
2
3
5
4
Control 8311 – 6720859746 (2022/07)
12:00
0010009549-002
