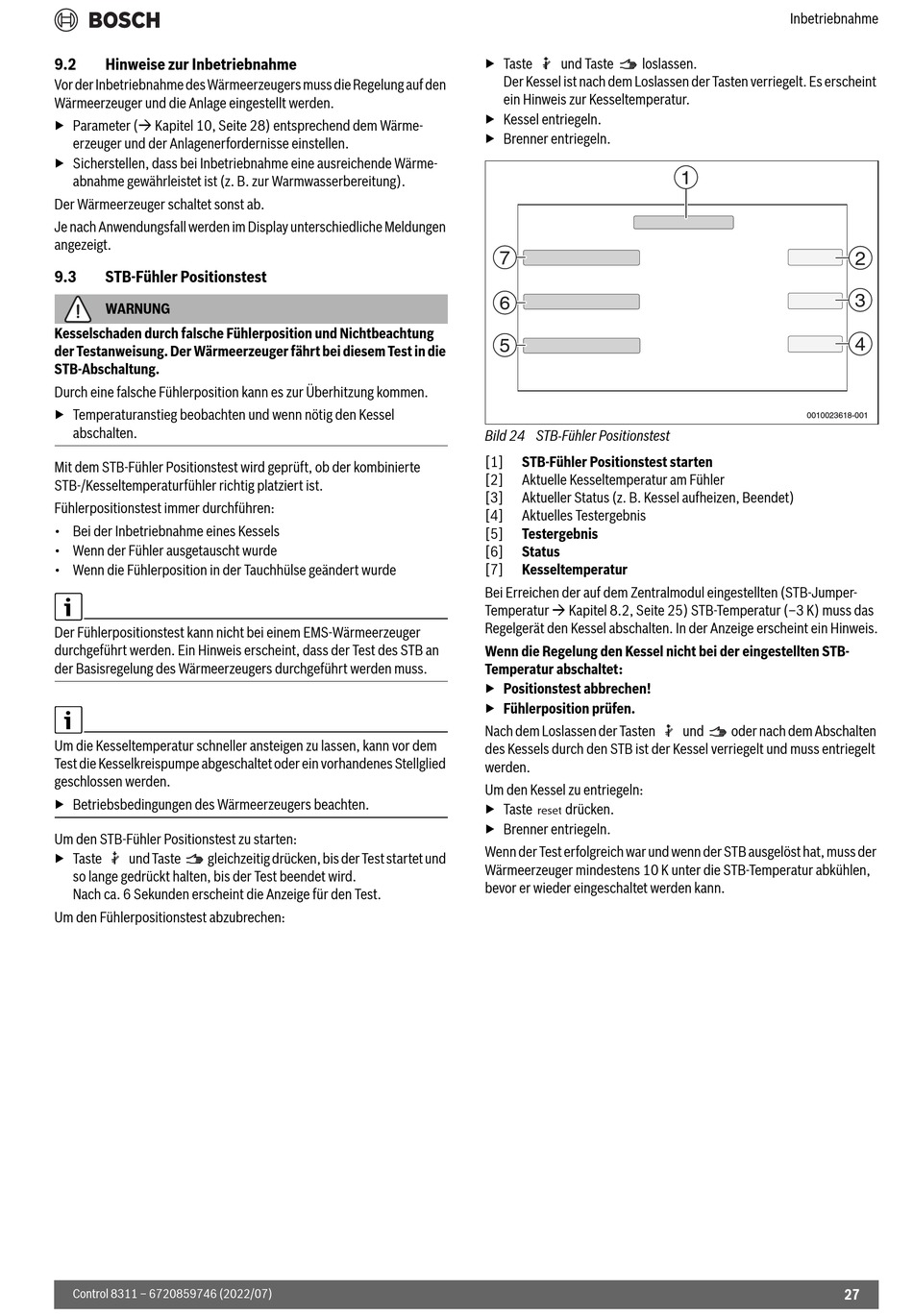

9.2
Hinweise zur Inbetriebnahme
Vor der Inbetriebnahme des Wärmeerzeugers muss die Regelung auf den
Wärmeerzeuger und die Anlage eingestellt werden.
▶ Parameter ( Kapitel 10, Seite 28) entsprechend dem Wärme-
erzeuger und der Anlagenerfordernisse einstellen.
▶ Sicherstellen, dass bei Inbetriebnahme eine ausreichende Wärme-
abnahme gewährleistet ist (z. B. zur Warmwasserbereitung).
Der Wärmeerzeuger schaltet sonst ab.
Je nach Anwendungsfall werden im Display unterschiedliche Meldungen
angezeigt.
9.3
STB-Fühler Positionstest
WARNUNG
Kesselschaden durch falsche Fühlerposition und Nichtbeachtung
der Testanweisung. Der Wärmeerzeuger fährt bei diesem Test in die
STB-Abschaltung.
Durch eine falsche Fühlerposition kann es zur Überhitzung kommen.
▶ Temperaturanstieg beobachten und wenn nötig den Kessel
abschalten.
Mit dem STB-Fühler Positionstest wird geprüft, ob der kombinierte
STB-/Kesseltemperaturfühler richtig platziert ist.
Fühlerpositionstest immer durchführen:
• Bei der Inbetriebnahme eines Kessels
• Wenn der Fühler ausgetauscht wurde
• Wenn die Fühlerposition in der Tauchhülse geändert wurde
Der Fühlerpositionstest kann nicht bei einem EMS-Wärmeerzeuger
durchgeführt werden. Ein Hinweis erscheint, dass der Test des STB an
der Basisregelung des Wärmeerzeugers durchgeführt werden muss.
Um die Kesseltemperatur schneller ansteigen zu lassen, kann vor dem
Test die Kesselkreispumpe abgeschaltet oder ein vorhandenes Stellglied
geschlossen werden.
▶ Betriebsbedingungen des Wärmeerzeugers beachten.
Um den STB-Fühler Positionstest zu starten:
▶ Taste
und Taste
gleichzeitig drücken, bis der Test startet und
so lange gedrückt halten, bis der Test beendet wird.
Nach ca. 6 Sekunden erscheint die Anzeige für den Test.
Um den Fühlerpositionstest abzubrechen:
Control 8311 – 6720859746 (2022/07)
▶ Taste
und Taste
loslassen.
Der Kessel ist nach dem Loslassen der Tasten verriegelt. Es erscheint
ein Hinweis zur Kesseltemperatur.
▶ Kessel entriegeln.
▶ Brenner entriegeln.
7
6
5
Bild 24 STB-Fühler Positionstest
[1]
STB-Fühler Positionstest starten
[2]
Aktuelle Kesseltemperatur am Fühler
[3]
Aktueller Status (z. B. Kessel aufheizen, Beendet)
[4]
Aktuelles Testergebnis
[5]
Testergebnis
[6]
Status
[7]
Kesseltemperatur
Bei Erreichen der auf dem Zentralmodul eingestellten (STB-Jumper-
Temperatur Kapitel 8.2, Seite 25) STB-Temperatur (–3 K) muss das
Regelgerät den Kessel abschalten. In der Anzeige erscheint ein Hinweis.
Wenn die Regelung den Kessel nicht bei der eingestellten STB-
Temperatur abschaltet:
▶ Positionstest abbrechen!
▶ Fühlerposition prüfen.
Nach dem Loslassen der Tasten
des Kessels durch den STB ist der Kessel verriegelt und muss entriegelt
werden.
Um den Kessel zu entriegeln:
▶ Taste
drücken.
▶ Brenner entriegeln.
Wenn der Test erfolgreich war und wenn der STB ausgelöst hat, muss der
Wärmeerzeuger mindestens 10 K unter die STB-Temperatur abkühlen,
bevor er wieder eingeschaltet werden kann.
Inbetriebnahme
1
0010023618-001
und
oder nach dem Abschalten
27
2
3
4
