- Seite 1 Gebrauchs anweisung...
-
Seite 2: Wichtige Sicherheitsanweisungen
WICHTIGE SICHERHEITSANWEISUNGEN: Das Gerät wurde auf Konformität mit den Sicherheitsvorschriften und -anforderungen geprüft und ist für internationale Gebrauch. Wie alle elektronischen Geräte sollte das Gerät jedoch mit Vorsicht verwendet werden. Bitte lesen und befolgen Sie die Sicherheitshinweise, um sich vor möglichen Verletzungen zu schützen und das Risiko einer Beschädigung des Geräts zu minimieren. -
Seite 3: Inhaltsverzeichnis
INHALT PRODUKTBESCHREIBUNG ..................3 1.1 Übersicht ......................3 1.2 Hauptmerkmale ....................3 ANSCHLÜSSE UND BEDIENELEMENTE ..............4 DV BATTERIEHALTERUNG PLATTE ..............6 MENÜ EINSTELLUNG ....................6 4.1 Tastenkombinationen ..................7 4.1.1 Wählen Sie ......................7 4.1.2 F1-F2 ........................7 4.2 Menü Bedienung ....................7 4.2.1 Bild ........................7 4.2.2 Markierung ......................9 4.2.3 Funktion ...................... -
Seite 4: Produktbeschreibung

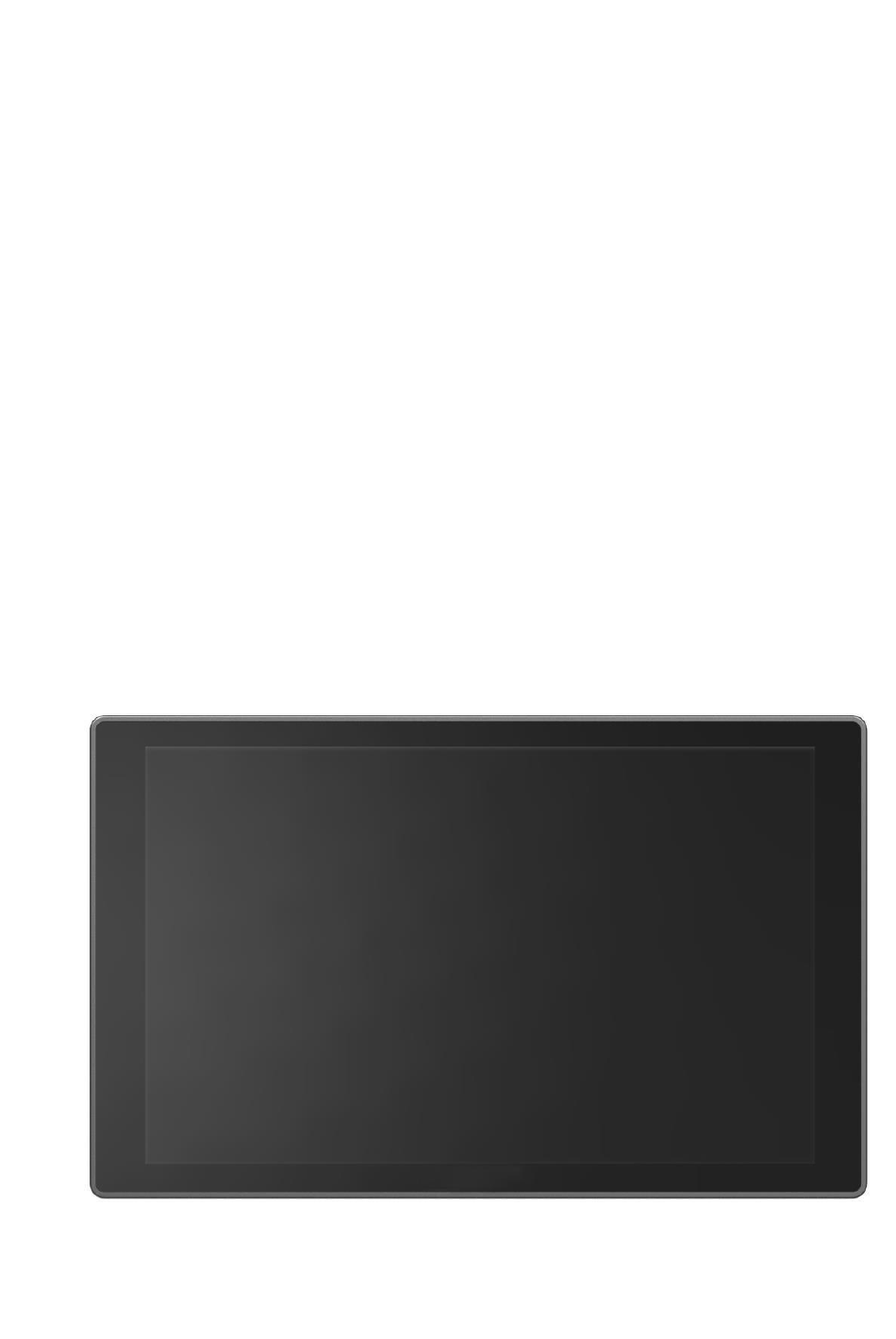

1. PRODUKTBESCHREIBUNG 1.1 Übersicht 10,1-Zoll-Monitor passt weltbekannten 4K-/FHD-Kameramarken, Kameramännern eine bessere Aufnahmeerfahrung für eine Vielzahl von Anwendungen zu ermöglichen, z. B. beim Filmen vor Ort, bei der Übertragung von Live-Action, beim Erstellen von Filmen und bei der Postproduktion usw. 1.2 Hauptmerkmale ⚫... -
Seite 5: Anschlüsse Und Kontrollen
2. ANSCHLÜSSE UND KONTROLLEN Energie-Anzeige ⚫ Grünes Licht bedeutet, dass das Gerät eingeschaltet ist. Menüwahl ⚫ FN-Funktion: Wählen Sie nach links oder rechts, um die Lautstärke beim Einschalten einzustellen. ⚫ Menü-Funktion: Drücken Sie diese Taste, um das beim Einschalten auf dem Bildschirm angezeigte Menü zu aktivieren. ⚫... - Seite 6 F1,F2 Benutzerdefinierte Schaltflächen ⚫ F1: Scannen. F2: Stummschalten. ⚫ /Eingabe ⚫ Macht. ⚫ Eingangssignal nach dem Einschalten umschalten. SDI-Eingangsschnittstelle ⚫ Video- und Audioeingang von einem SDI-Gerät SDI-Ausgangsschnittstelle ⚫ Video- und Audioausgabe von einem SDI-Gerät VGA-Eingangsschnittstelle ⚫ Videoeingang von einem VGA-Gerät. Mini-USB-Anschluss Nur für System-Upgrade ⚫...
-
Seite 7: Dv Batteriehalterung Platte
3. DV BATTERIEHALTERUNG PLATTE 3.1 Standard-Montageverfahren Akku von SONY DV: DCR-TRV Serie，DCR-TRV E Serie，VX2100E PD P Serie，GV-A700，GV-D800 FD/CCD-SC/TR3/FX1E/HVR-AIC，HDR-FX1000E，HVR-Z1C，HVR-V1C，FX7E F330 3.2. V-MOUNT-Batterieplatte (optional) Bitte beachten Sie die technischen Daten der Batterie des Typs GP-L130AB. Platte RacketV-Mount Batterieplatte 3.3. Anton-Bauer-Montageplatte für Batterien (optional) Bitte beachten Sie die technischen Daten der Batterie des Typs GP-L130B. -
Seite 8: Tastenkombinationen
4.1 Tastenkombinationen 4.1.1 Wählen Sie Wenn Sie beim Einschalten nach links oder rechts wählen, wird die Lautstärke unten auf dem Bildschirm angezeigt. Drücken Sie dann das Rad, um zwischen Lautstärke, Helligkeit, Kontrast, Sättigung, Farbton, Schärfe und Beenden zu wechseln. Der Benutzer kann den Wert der ausgewählten Option über das Rad einstellen. - Seite 9 ITEMS OPTIONE Helligkeit Kontrast Sättigung Färbung Schärfe 6500 K/7500 K/9300 K/BENUTZER Rote Verstärkung Grüner Gewinn Hinweis: Nur im Modus "Benutzer Farbe Temp. Blaue " verfügbar, um den gewünschten Verstärkung Rot versetzt Farbwert auszuwählen. Grüner Ausgleich Blauer Offset ⚫ Helligkeit Stellen Sie die allgemeine Helligkeit des LCD-Displays ein. Wenn sich der Benutzer beispielsweise im Freien bei hellen Lichtverhältnissen aufhält, erhöhen Sie die Helligkeit des LCD-Bildschirms, damit er besser zu sehen ist.
-
Seite 10: Markierung
Passen Sie die Farbtemperatur an, um das Bild wärmer (Gelb) oder kälter (Blau) zu machen. Erhöhen Sie den Wert, um das Bild wärmer zu machen, verringern Sie den Wert, um das Bild wärmer zu machen. Bild kälter sein. Der Benutzer kann diese Funktion verwenden, um die Bildfarbe je nach Bedarf zu verstärken, abzuschwächen oder auszugleichen. - Seite 11 ⚫ Sicherheitsmarkierung Dient zur Auswahl und Steuerung der Größe und Verfügbarkeit des Sicherheitsbereichs. Verfügbare Typen sind [95%], [93%], [90%], [88%], [85%], [80 %], [Aus]. ⚫ Raster Die Rasterfunktion zeigt ein "Drittel"-Overlay mit zwei vertikalen und horizontalen Linien in jedem Drittel des Bildes an. Wählen Sie "EIN" oder "AUS", um das Drittel- Overlay anzuzeigen oder auszublenden.
-
Seite 12: Funktion
4.2.3. Funktion ITEMS OPTIONE Scannen Seitenverhältnis, Pixel zu Pixel, Zoom Full/16:9/1.85:1/2.35:1/4:3/3:2/1.3X/ Aspekt Nur verfügbar unter 2.0X/2.0X MAG Bildformatmodus. Scan anzeigen Vollscan, Unterscan, Overscan Feld prüfen Aus, Mono, Rot, Grün, Blau Nur verfügbar, wenn der Scan Vergrößern X1.5/X2/X3/X4 ist die Option Zoom ausgewählt. Einfrieren Aus, Ein DSLR... - Seite 13 Im 4:3-Modus werden die Bilder so verkleinert oder vergrößert, dass sie den maximalen 4:3-Bereich des Bildschirms ausfüllen. Im 16:9-Modus werden die Bilder so skaliert, dass sie den gesamten Bildschirm ausfüllen. ⚫ Von Pixel zu Pixel Bei der Pixel-zu-Pixel-Ansicht handelt es sich um einen Monitor, der auf eine 1:1- Pixelzuordnung mit nativen festen Pixeln eingestellt ist, wodurch Schärfeverluste durch Skalierungsartefakte und ein falsches Seitenverhältnis durch Streckung vermieden werden.
-
Seite 14: Assistentin
4.2.4. Assistentin ITEMS OPTIONE Höchststand Ein, Aus Peaking Farbe Rot, Grün, Blau, Weiß, Schwarz Spitzenwert 0-100 Falsche Farbe Ein, Aus Histogramm Ein, Aus ⚫ Höchststand Das Peaking wird verwendet, um dem Kameramann zu helfen, ein möglichst scharfes Bild zu erhalten. Wählen Sie "Ein", um farbige Umrisse um scharfe Bereiche des Bildes anzuzeigen. - Seite 15 ⚫ Falsche Farbe Dieser Monitor verfügt über einen Falschfarbenfilter, der bei der Einstellung der Kamerabelichtung hilft. Wenn die Blende der Kamera eingestellt wird, ändern die Bildelemente ihre Farbe auf der Grundlage der Luminanz- oder Helligkeitswerte. Auf diese Weise kann eine korrekte Belichtung ohne teure, komplizierte externe Geräte erreicht werden.
- Seite 16 Wir haben in diesem Abschnitt eine Tabelle eingefügt, die zeigt, wie die Farben bestimmten Tonwerten entsprechen. Exposition und Expositionshöhe ⚫ Die Belichtungsfunktion hilft dem Benutzer, eine optimale Belichtung zu erreichen, indem diagonale Linien über Bildbereichen angezeigt werden, die den eingestellten Belichtungswert überschreiten.
-
Seite 17: Audio
4.2.5 Audio ITEMS OPTIONE Band 0-100 CH0&CH1,CH2&CH3, CH4&CH5, Nur im SDI-Modus Audio-Kanal CH6&CH7, CH8&CH9, CH10&CH11, verfügbar CH12&CH13, CH14&CH15 Pegelmesser Aus, Ein Stummschalten Aus, Ein ⚫ Band Stellen Sie die Lautstärke für das Audiosignal des eingebauten Lautsprechers und der Kopfhörerbuchse ein. ⚫... - Seite 18 deutlich erkennen kann. Um eine optimale Audioqualität zu erreichen, sollten Sie sicherstellen, dass die Audiopegel nicht 0 erreichen. Dies ist der maximale Pegel, was bedeutet, dass Alle Audiosignale, die diesen Pegel überschreiten, werden übersteuert, was zu Verzerrungen führt. Idealerweise sollten die Spitzenpegel im oberen Bereich des grünen Bereichs liegen.
- Seite 19 Hinweis: Nur im PC-Modus verfügbar.4 .2.7. System ITEM OPTION Sprache Englisch, Chinesisch OSD-Timer 10er, 20er, 30er Image flip Aus, H/V, H, V Rücklicht 0-100 F1 Conf. Center Maker, Aspect Marker, Grid, Check Field, Display Scan, Scan, Aspect, DSLR, F2 Konf. Freeze, Image Flip, Peaking, False Color, Belichtung, Histogramm, Stummschaltung, Aussteuerungsanzeige...
-
Seite 20: Parameter
PARAMETER Bildschirm 10,1 Zoll 8bits Physikalische 1920x1200 Auflösung Helligkeit 320cd/㎡ Kontrast 1000:1 Betrachtungswinkel 175°/175° (H/V) Eingangssignal HDMI, VGA, 3G-SDI Ausgangssignal HDMI, 3G-SDI Eingangsspannung DC 7-24V Stromverbrauch ≤ 13W 0℃~50℃ Betriebstemperatur -20℃~60℃ Lagertemperatur Abmessung (LWD) 252×157×25mm Gewicht 550g 6. ZUBEHÖR Standard 12VDC Adapter 1Stück 2. -
Seite 21: Fehlersuche
FEHLERSUCHE ⚫ Nur Schwarz-Weiß-Anzeige: Prüfen Sie, ob die Farbsättigung richtig eingestellt ist oder nicht. ⚫ Strom an, aber keine Bilder: Überprüfen Sie, ob die HDMI-, VGA- und SDI-Kabel richtig angeschlossen sind. Bitte verwenden Sie das im Lieferumfang enthaltene Standardnetzteil. Eine unsachgemäße Stromzufuhr kann zu Schäden führen.
