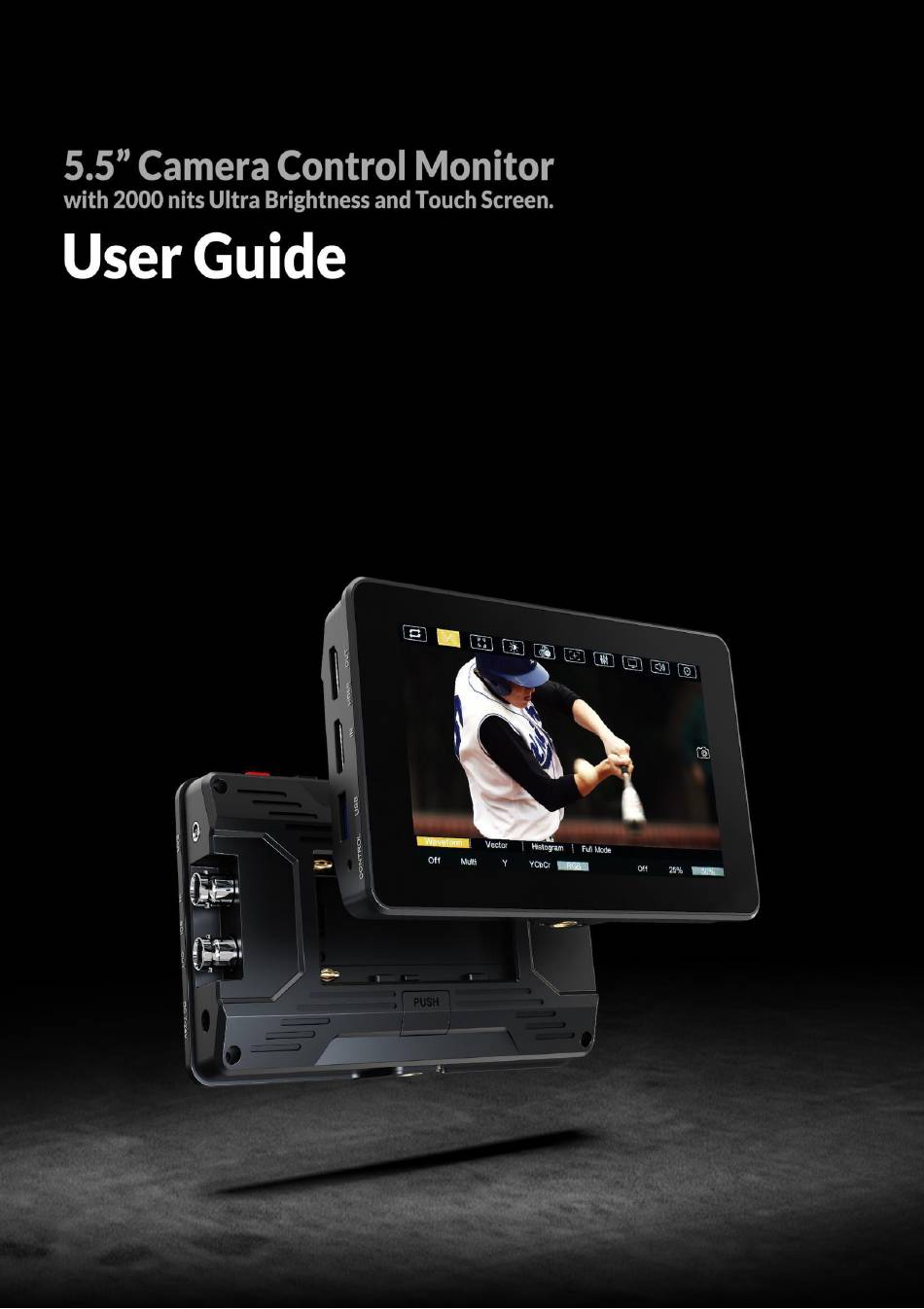

Lilliput HT5S Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lilliput HT5S

Inhaltszusammenfassung für Lilliput HT5S

  • Seite 2: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Das Gerät wurde auf Konformität mit den Sicherheitsvorschriften und - anforderungen geprüft und für den internationalen Gebrauch zertifiziert. Wie alle elektronischen Geräte sollte das Gerät jedoch mit Vorsicht verwendet werden. Bitte lesen und befolgen Sie die Sicherheitshinweise, um sich vor möglichen Verletzungen zu schützen und das Risiko von Schäden am Gerät zu minimieren.

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1. Hauptmerkmale..................3 2. Beschreibung der Produktion ..............4 2.1 Schaltflächen & Interfaces ............. 4 2.2 Batterie-Montageplatte..............5 3. Menü-Einstellung..................6 3.1 Tastenkombinationen Berührungsgesten........6 3.2 Menü Bedienung ................7 3.2.1 Eingang ................. 7 3.2.2 Wellenform................9 3.2.3 Höchststand............... 10 3.2.4 Leuchtdichteverteilung............

  • Seite 4: Hauptmerkmale

    1. Hauptmerkmale Eigenschaften Kapazitiver Touchscreen  Steuerung der Kamera  HDMI 2.0-Eingang und Loop-Ausgang  3G-SDI-Eingang und Schleifenausgang  2000 cd/㎡ hoch Helligkeit  100% BT.709  HDR (High Dynamic Range) unterstützt HLG, ST 2084 300/1000/10000  Die 3D-Lut-Option der Farbproduktion umfasst 17 Standard-Kameraprotokolle ...

  • Seite 5: Beschreibung Der Produktion

    2. Beschreibung der Produktion 2.1 Schaltflächen & Schnittstellen 1) Lichtsensor: Automatische Dimmfunktion. Schaltfläche: - Kurz drücken: Zum Einschalten. Auch zum Ein- und Ausschalten der Touch- Funktion. - Lang drücken: Zum Ausschalten. 3) Netzkontrollleuchte: Die Anzeige leuchtet grün, wenn das Gerät eingeschaltet ist.

  • Seite 6: Batterie-Montageplatte

    4) Eingangstaste: Schaltet das Signal zwischen SDI und HDMI um. 5) FN-Taste: Benutzerdefinierbare Funktionstaste. Standardmäßig als Peaking-Funktion. 6) Akkufach: Kompatibel mit Akkus der NP-F-Serie. 7) Batterieentriegelungstaste: Drücken Sie den Knopf, um die Batterie zu entfernen. 8) LANC-Anschluss: Zum Anschluss des LANC-Kabels für die Kamerasteuerung. 9) HDMI 2.0 Signaleingang.

  • Seite 7: Menü-Einstellung

    3. Menü-Einstellung Bevor Sie die Funktionen einstellen, vergewissern Sie sich bitte, dass das Gerät richtig angeschlossen ist. 3.1 Shortcut Touch Gesten  Wischen Sie in der Mitte nach oben oder unten: Aktivieren oder verbergen Sie das Menü.  Wischen Sie nach links nach oben oder unten: Einstellen der Beleuchtungsstärke. ...

  • Seite 8: Menü Bedienung

     Zwei-Finger-Zoom: Wenn kein Menü vorhanden ist, kann das Bild ein- und ausgezoomt werden, und beim Einzoomen wird ein bewegtes Bild unterstützt.  Drücken Sie kurz die Einschalttaste, um die Touch-Funktion auszuschalten/ n. 3.2 Menü Bedienung 3.2.1 Eingabe Eingangssignal Option：SDI/HDMI. 3.2.2 Wellenform...

  • Seite 9: Wellenform

     Wellenform - Wenn aktiviert, wählen Sie einen der Wellenformmodi aus [Multi], [Y], [YCbCr] und [RGB]. [Multi]: Zeigt Wellenform, Histogramm, Vektor und Pegelanzeige gleichzeitig an. [Y]: Anzeige der Y-Wellenform. [YCbCr]: YCbCr-Wellenform anzeigen. [RGB]: Anzeige der R/G/B-Wellenform - Stellen Sie die Transparenz der Wellenform, des Histogramms und der Pegelanzeige zwischen [aus], [25%] und [50%] ein.

  • Seite 10: Höchststand

    3.2.3 Höchststand Verwenden Sie diese Option, um die Peaking-Funktion zu aktivieren oder zu deaktivieren. Diese Funktion hilft dem Kameramann, ein möglichst scharfes Bild zu erhalten. - Peaking-Level: Stellen Sie den Peaking-Level von 1-100 ein, die Standardeinstellung ist 50. Je höher der Peaking-Pegel ist, desto deutlicher ist der Peaking-Effekt. - Peaking-Farbe: Wählen Sie die Farbe der Fokushilfslinien zwischen [Rot], [Grün], [Blau] und [Weiß].
  • Seite 11  Falsche Farbe Die Funktion stellt die Belichtungsstufen des Bildes dar, indem sie die Farben des Bildes durch einen Standardsatz von Farben ersetzt. - Wenn aktiviert, sind [Standard], [Spektrum], [ARRI] und [ROT] optional. - Falschfarbtabelle: Aktivieren oder deaktivieren Sie die Falschfarbtabelle. Der Bereich der Falschfarbtabelle liegt zwischen 0-100 IRE.

  • Seite 12: Farbe Kalibrierung

    3.2.5 Farbe Kalibrierung  Kamera-LUT Wenn aktiviert, wählen Sie einen Kamera-LUT-Modus aus [Def. LUT] und [User LUT].  Def. LUT 17 Arten von Standard-LUT-Modellen stehen optional zur Verfügung: [SLog2ToLC-709], [SLog2ToLC-709TA], [SLog2ToSLog2-709], [SLog2ToCine+709], [SLog3ToLC-709], [SLog3ToLC-709TA], [SLog3ToSLog2-709], [SLog3ToCine+709], [ArriLogCTo709], [ArriLogCToP3DCI], [CLogTo709], [VLogToV709], [JLogTo709], [JLogTo709HLG], [JLogTo709PQ], [Z7 NLogTo709] und [D780 NLogTo709].
  • Seite 13 - Die Benutzer-LUT muss mit dem Suffix .cube benannt sein. Hinweis! Das Gerät unterstützt nur Dateien im Format 17x17x17 / 33x33x33 und mit BGR sowohl für das Daten- als auch das Tabellenformat. Wenn das Format nicht den Anforderungen entspricht, - Benennen Sie die Benutzer-LUT als User1-User6.cube und kopieren Sie dann die Benutzer-LUT auf einen USB-Flash-Datenträger.

  • Seite 14: Kalibrierung

     Farbraum Wählen Sie den Anzeigebereich aus [Nativ], [SMPTE-C], [Rec709] und [EBU].  Kalibrierung - Wählen Sie [Aus] oder [Ein]. Wenn das Gerät farblich kalibriert werden muss, gehen Sie bitte wie folgt vor,  Verbinden Sie das Gerät über die HDMI-Schnittstelle mit dem PC. ...

  • Seite 15: Aspekt-Markierung

    3.2.6 Markierung  Center Marker Wählen Sie [Ein], um die Mittelmarkierung "+" anzuzeigen, und [Aus], um sie nicht anzuzeigen.  Aspekt-Markierung Wählen Sie das Seitenverhältnis der Markierung: [Aus], [16:9], [1.85:1], [2.35:1], [2.39:1],[4:3], [3:2], [Raster], [Benutzer].  Sicherheitsmarkierung Dient zur Auswahl und Kontrolle der Größe und Verfügbarkeit des Sicherheitsbereichs.
  • Seite 16  Markierungsfarbe Wählen Sie die Farbe der auf dem Bildschirm angezeigten Markierung: [Schwarz], [Rot], [Grün], [Blau] und [Weiß]. Standard: [Weiß]  Aspekt Mat. -Stärke: Stellen Sie die Linienbreite der Mittelmarkierung, der Seitenmarkierung und der Sicherheitsmarkierung zwischen [1-15] ein. Der Schrittwert ist 1, Standardwert: 6. - Aspekt Matt..: Verdunkelt den Bereich der Außenseite des Markers.

  • Seite 17: Anpassung Der Parameter

    3.2.7 Anpassung der Parameter  Helligkeit Stellen Sie den Grad der Helligkeit zwischen 0-100 ein, Standardwert: 50.  Kontrast Steuerung des Kontrastverhältnisses zwischen 0-100, Standardwert: 50.  Sättigung Stellen Sie die Farbintensität zwischen 0-100 ein, Standardwert: 50.  Tönung Farbton zwischen 0-100 einstellen, Standardwert: 50. ...

  • Seite 18: Anzeige

     R Versatz Stellen Sie den R-Offset der aktuellen Farbtemperatur von 0 bis 511 ein.Standardwert: 255.  G Versatz Stellen Sie den G-Offset der aktuellen Farbtemperatur von 0 bis 511 ein. Standardwert: 255.  B Versatz Stellen Sie den B-Offset der aktuellen Farbtemperatur von 0 bis 511 ein.Standardwert: 255.

  • Seite 19: Einfrieren

     Aspekt - Wählen Sie das Bildformat zwischen [Vollbild], [16:9] und [4:3]. - Overscan: Aktivieren oder deaktivieren Sie Overscan. w  Anamorphes De-Squeeze Stellt die durch das anamorphotische Objektiv verursachte Bilddeformation wieder her. Wählen Sie die Option zwischen [Aus], [1,33X], [1,5X], [1,8X], [2X] und [2X MAG]. ...

  • Seite 20: Audio

    Komponenten eines Bildes. Im Modus [Mono] sind alle Farben deaktiviert und es wird nur ein Graustufenbild angezeigt. In den Kontrollfeldmodi [Rot], [Grün] und [Blau] wird nur die ausgewählte Farbe angezeigt.  Zeitcode Verwenden Sie diese Option, um den Timecode zu aktivieren oder zu deaktivieren. Wenn aktiviert, sind [LTC] und [VITC] optional.

  • Seite 21: Einstellung

    3.2.10 Einstellung  UI-Konfiguration - Sprache: [Englisch] und [中文] für optional. - OSD-Anzeigetimer: [10s], [20s] und [30s] als Option. Standard: [10s]. - OSD-Transparenz: [Aus], [25%], [50%] (optional). Standard: [25 %].  HDMI - HDMI-EDID Wählen Sie eine HDMI-EDID zwischen [4K] und [2K], Standard: [4K]. - RGB-Bereich Wählen Sie den RGB-Bereich zwischen [Begrenzt] und [Voll], Standard: [Begrenzt].

  • Seite 22: Kamerasteuerung

     System - Zurücksetzen Wenn Sie [Ein] wählen, werden die Werkseinstellungen wiederhergestellt. - Fan Option: [Auto], [Aus], [Ein]. Standard: [Auto]. [Auto]: Der Monitor schaltet das Gebläse automatisch ein/aus, je nach dem Einstellwert der automatischen Gebläsetemperatur. 3.2.11 Kamerasteuerung Tippen Sie auf das Symbol "Kamera" am rechten Rand, um auf die Benutzeroberfläche der Kamerasteuerung zuzugreifen.

  • Seite 23: Produkt-Parameter

    -- Um den Menüpunkt nach oben zu blättern --Um den Menüpunkt nach unten zu blättern -Im Menü, um zum vorherigen Menü zurückzukehren. -Im Menü, zum Aufrufen des Untermenüs des ausgewählten Elements OKTzur Bestätigung der Auswahl. -Wiedergabe der Aufzeichnungsdateien der Videokamera --------DISPAnzeigen der aktuellen Statusinformationen der Videokamera --------- FUNCC Steuerung der Menüfunktion --------- MAGKontrollieren Sie die ZOOM IN Funktion der Videokamera...

  • Seite 24: Zubehör

    1080P 24/25/30/50/60, 1080pSF 24/25/30, 1080i Unterstützt 3G-SDI 50/60, 720p 50/60 Format 2160p (24/25/30/50/60) HDMI 2.0 1080P 24/25/30/50/60, 1080i (50/60), 720p 50/60 HDMI 8 Kanal 24-Bit Ohrstecker 3,5mm-2 Kanal 48kHz 24-bit Audio Sprecher Betrieb 0℃~50℃ Temperatur Umwelteinfl üsse Lagerung -20℃~60℃ Temperatur Dimension 154,8x93,8x26,5mm (LWD)

  • Seite 25: D-Lut Laden

    6. 3D-LUT Laden 6.1 Format-Anforderung  LUT-Format .cube Typ： 3D-Größe：17x17x17 Daten Bestellung：BGR Tabelle Bestellung：BGR  USB-Flash-Disk Version USB: FAT32 System： Größe: <16G  Dokument zur Farbkalibrierung: lcd.cube  Benutzer-LUT: User1.cube ~User6.cube 6.2 LUT-Format-Konvertierung Das Format der LUT sollte umgewandelt werden, wenn es nicht den Anforderungen des Monitors entspricht.
  • Seite 26 gedrückt haben.
  • Seite 27  Klicken Sie auf Eingabedatei und wählen Sie dann *LUT.

  • Seite 28: Störungsbeseitigung

     Klicken Sie auf Ausgabedatei und wählen Sie den Dateinamen.  Klicken Sie zum Abschluss auf die Schaltfläche LUT generieren. 6.3 USB-Laden Kopieren Sie die benötigten Dateien in das Stammverzeichnis des USB-Flash- Datenträgers. Stecken Sie den USB-Flash-Datenträger nach dem Einschalten in den USB-Anschluss des Geräts.
  • Seite 29 Prüfen Sie, ob die Kabel korrekt und ordnungsgemäß angeschlossen sind oder nicht. Gebrochene oder lose Stifte der Kabel können eine schlechte Verbindung verursachen.
  • Seite 30 4) Wenn Sie das Bild einschalten, wird ein Größenfehler angezeigt: Drücken Sie "MENU → DISPLAY → ASPECT →OVERSCAN", um Bilder automatisch zu vergrößern/verkleinern, wenn Sie HDMI-Signale empfangen. Oder die Funktion ZOOM in ist eingeschaltet. 5) So löschen Sie das 3D-LUT-Benutzerkameraprotokoll: Die Benutzer-Kamera-LUT kann nicht direkt vom Monitor gelöscht werden, sondern nur durch erneutes Laden des Kameraprotokolls mit demselben Namen ersetzt werden.
