Lilliput RM-1730S Benutzerhandbuch
Inhaltsverzeichnis
Verwandte Anleitungen für Lilliput RM-1730S
Inhaltszusammenfassung für Lilliput RM-1730S
- Seite 1 Benutzerhan dbuch...
-
Seite 2: Wichtige Sicherheitsanweisungen
WICHTIGE SICHERHEITSANWEISUNGEN ➢ Bitte lesen Sie das Benutzerhandbuch, bevor Sie dieses Produkt verwenden. ➢ Bitte bewahren Sie das Benutzerhandbuch zum späteren Nachschlagen auf. ➢ Bitte lesen Sie die Sicherheitshinweise, um mögliche Gefahren und den Verlust von Eigentum zu vermeiden. VORSICHTEN ➢... - Seite 3 Inhalt 1. BESCHREIBUNG DES PRODUKTS ...... 3 2. MENÜ EINSTELLUNG ........... 5 3. ZUBEHÖR ............... 18 4. PARAMETER ............19 5. FEHLERSUCHE ............. 19...
-
Seite 4: Produktbezeichnung

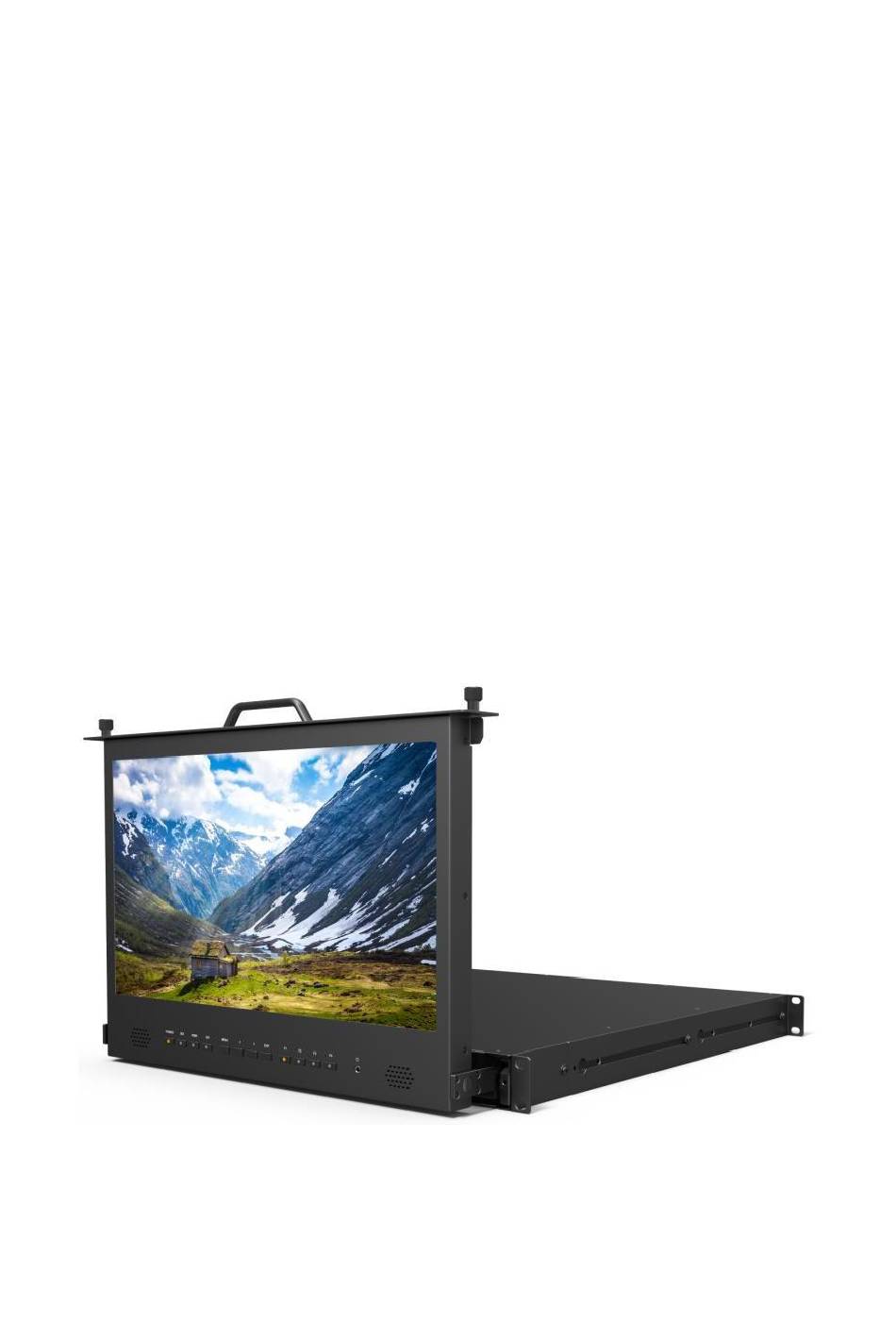

YP-01161201 1. PRODUKTBEZEICHNUNG 1. POWER：Einschalten/Ausschalten. 2. SDI：Signalwechsel in den SDI-Modus, wenn das Licht eingeschaltet ist. 3. HDMI：Signal wechselt in den HDMI-Modus, wenn das Licht an ist. 4. DVI：Signalwechsel in den DVI-Modus, wenn das Licht eingeschaltet ist. 5. MENÜ Drücken Sie zum Aufrufen des Menüs. Drücken Sie , um die Option im Menü... - Seite 5 Schalten Sie zwischen Lautstärke, Helligkeit, Kontrast, Farbe, Farbton, Schärfe und Hintergrundbeleuchtung um. Option im Menü auswählen. Erhöhen Sie den Wert der Option. 8. EXIT：Zurück oder beenden. 9. F1~F4 Benutzerdefinierte Tasten Standard-Funktionsoptionen： F1 ScanF2 WellenformF3 AspektF4 Aspektmarkierung （Funktionen können durch langes Drücken einer der 4 Tasten angepasst werden） 10.
- Seite 6 2. MENÜ EINSTELLUNG Bitte prüfen Sie, ob das Gerät richtig angeschlossen ist. 2-1. Tastenkürzel: 2-1-1. Menü Funktion Drücken Sie im Nicht-Menü-Bildschirm die Tasten < / >, um die Lautstärkeleiste zu aktivieren. Verwenden Sie die Tasten "< / > ", um die gewünschte Option auszuwählen, und drücken Sie dann die Taste "MENU", um Helligkeit, Kontrast, Sättigung, Farbton, Schärfe, Lautstärke oder Beenden auszuwählen .
-
Seite 7: Menübedienung
F1-F2：2 frei belegbare Funktionstasten Standardfunktion: F1 ScanF2 WellenformF3 AspektF4 Aspektmarkierung 2-2. MENÜ Bedienung Drücken Sie beim Einschalten des Geräts die Taste "MENU". Das Menü der Funktionseinstellungen wird auf dem Bildschirm angezeigt. Wählen Sie links oder rechts, um das Menü auszuwählen, und drücken Sie zur Bestätigung und dann EXIT, um zurückzukehren. - Seite 8 5500ºK /6500ºK/7500ºK/9300ºK/User Rote Anmerkung: Verstärkung Verfügbar nur unter Grüner Gewinn Modus "Benutzer" Farbtemperatur Blaue Verstärkung zur Auswahl der Roter Versatz Farbwert Sie Grüner Offset brauchen. Blau Offset 2-2-2. Markierung ITEMS OPTIONE Center Marker AUS, EIN Aspekt- AUS, 16:9, 1.85:1, 2.35:1, 4:3, 3:2 Markierung Sicherheitsmarki AUS, 95%, 93%, 90%, 88%, 85%,...
- Seite 9 Dicke 2, 4, 6 2-2-3. Funktion ITEMS OPTIONE Scannen Zoom, Bildausschnitt, Pixel zu Pixel (Die Optionen können nur im Scan-Modus eingestellt werden). Aspekt Vollbild, 16:9, 1.85:1, 2.35:1, 4:3, 3:2 Underscan AUS, EIN H/V-Verzögerung AUS, H, V, H/V Feld prüfen AUS, Rot, Grün, Blau Vergrößern 10%~90% (Stufenwert ist 10%)
- Seite 10 2-2-4. Wellenform ITEMS OPTIONE Wellenform Multi、Y、YCbCr、RGB、OFF Höchststand AUS, EIN Peaking Farbe Rot, Grün, Blau, Weiß Spitzenwert 0 - 100 Falsche Farbe AUS, EIN Exposition AUS, EIN Expositionsniveau 0 - 100 Histogramm Y, RGB, Farbe Zeitcode OFF, LTC, VITC (nur im SDI-Modus verfügbar).
- Seite 11 2-2-5. AUDIO ITEMS OPTIONE Band 0 - 100 Pegelmesser OFF, ON (Standardeinstellung ON unter Wellenform Multifunktion). Audio Ch Ch1&Ch2, Ch3&Ch4, Ch5&Ch6, Ch7&Ch8, Ch9&Ch10, ChH11&Ch12, Kap. 13&Kap. 14, Kap. 15&Kap. 16 (nur im SDI-Modus verfügbar).
- Seite 12 2-2-6. SYSTEM ITEMS OPTIONE Sprache Englisch, Chinesisch HDMI/SDI-Konvertierung AUS, EIN Farbbalken AUS, 100%, 75% OSD-Timer 10er, 20er, 30er Gegenlicht 0 - 100 Niedrig, Hoch Zurücksetzen AUS, EIN *Die HDMI/SDI-Cross-Conversion-Funktion ermöglicht die Übertragung von Signalen vom SDI-Eingang zum HDMI-Ausgang und vom HDMI-Eingang zum SDI-Ausgang.
-
Seite 13: Lan-Anschluss
3. LAN- ANSCHLUSS 3-1. übergreifendes Netzwerkkabel. Hinweis：W: weiß, G: grün, O: orange, Bl: blau, Br: braun Verbinden Sie den LAN-Anschluss des Geräts über ein Netzwerkkabel mit der Netzwerkschnittstelle des PCs. Installieren Sie das Net-Framework（Das Gerät verwendet OS Win 8 und höher muss nicht installiert werden, da es mit diesem Framework geliefert wird.）... - Seite 14 Abb. 1 Firewall so einstellen, dass der Zugriff erlaubt ist 3-2. Software-Einrichtung 1） Software- Einrichtung Wenn Sie die Software öffnen, wird die zugehörige IP-Adresse links im Pop-up-Fenster angezeigt, wenn das Gerät erfolgreich verbunden wurde. Abb. 2 Software-Einrichtung...
- Seite 15 2） PC SET- Befehl 1. Quellgebiet: Zum Prüfen und Einstellen der ausgewählten Quelle. Die einstellbaren Parameter sind für verschiedene Quellen unterschiedlich. 2. Zone auswählen: Die Software liest die Daten von dem Gerät, dessen IP- Adresse als blau markiert ist. Klicken Sie mit der linken Maustaste auf diese IP-Adresse, um das zu lesende Gerät auszuwählen.
- Seite 16 Abb. 3PC 5. Parameter Zone: Die Parameterzone umfasst Bild, Marker, Audio, Funktion, Wellenform und System. Einzelheiten finden Sie in der Software-Oberfläche. 6. Aktuelles Signalformat Zeigt das aktuelle Signalformat an. Siewird aktualisiert, wenn sich das aktuelle Signal ändert. 3-3. Aufforderungsbox Anweisung Operation Ergebnis Anzeige der Prompt Box...
- Seite 17 Oder Erfolg KEINE Kein Gerät ausgewählt Identifizieren (Mehrere Operationen Zeitüber sind möglich.) schreitu Erfolg KEINE Fail Kopieren Erfolg Einfügen Kein Gerät (Mehrere ausgewählt Operationen...
- Seite 18 sind möglich.) Gescheit Erfolg Eingestellte Zeitüber Parameter schreitu Erfolg 无 Bestätig en Sie Zurücksetzen Zeitüber schreitu Erfolg Tabelle 1. Aufforderungsbox Anweisung 3-4. Anweisungen zur Wiederholungsaufforderung 3-4-1.Wiederholungstaste (Shortcut R)
- Seite 19 Wenn Sie wiederholt auf diese Schaltfläche klicken, werden die Daten wiederholt gesendet. 3-4-2.Abbrechen-Taste (Shortcut Klicken Sie auf die Schaltfläche Abbrechen oder die Tastenkombination C, um die zu sendenden Daten zu löschen.
- Seite 20 3-4-3. Wenn keine Bedienung erfolgt, wird das Eingabefeld nach 10 Sekunden automatisch ausgeblendet. Abb.4 Anweisung zur Wiederholung der Eingabeaufforderung (Beispiel: Zeitüberschreitung bei Abfrage) 4. ZUBEHÖR 1. 15V DC Adapter 1 Stück 2. TALLY-Anschluss (lose) 1 Stück 1Kopie 3. Handbuch...
- Seite 21 PARAMETER Panel 17,3 "IPS Auflösung 1920×1080 Bildseitenverhältnis 16:9 Helligkeit 300cd/㎡ Kontrast 700:1 Betrachtungswinkel 178°/ 178°(H/V) Eingangsspannung DC 12~18V (XLR) Eingangssignal 3G-SDI, HDMI，DVI oder Audio Ausgabe Sighal 3G-SDI, HDMI Leistungssignal ≤ 32W Betriebstemperatur -0℃~50℃ Lagertemperatur -20℃~60℃ Abmessung (LWD) 482,5×44×507,5mm Gewicht 8,6 kg 6.
- Seite 22 3. Falsche oder abnormale Farben. Prüfen Sie, ob die Kabel korrekt und ordnungsgemäß angeschlossen sind oder nicht. Gebrochene oder lose Stifte der Kabel können eine schlechte Verbindung verursachen. 4. Wenn Sie das Bild einschalten, wird ein Größenfehler angezeigt. Drücken Sie "MENU → Funktion → Underscan", um Bilder beim Empfang von HDMI-Signalen automatisch zu vergrößern/verkleinern.
