Lilliput FS5 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Benutzerhandbuch
0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lilliput FS5

Inhaltszusammenfassung für Lilliput FS5

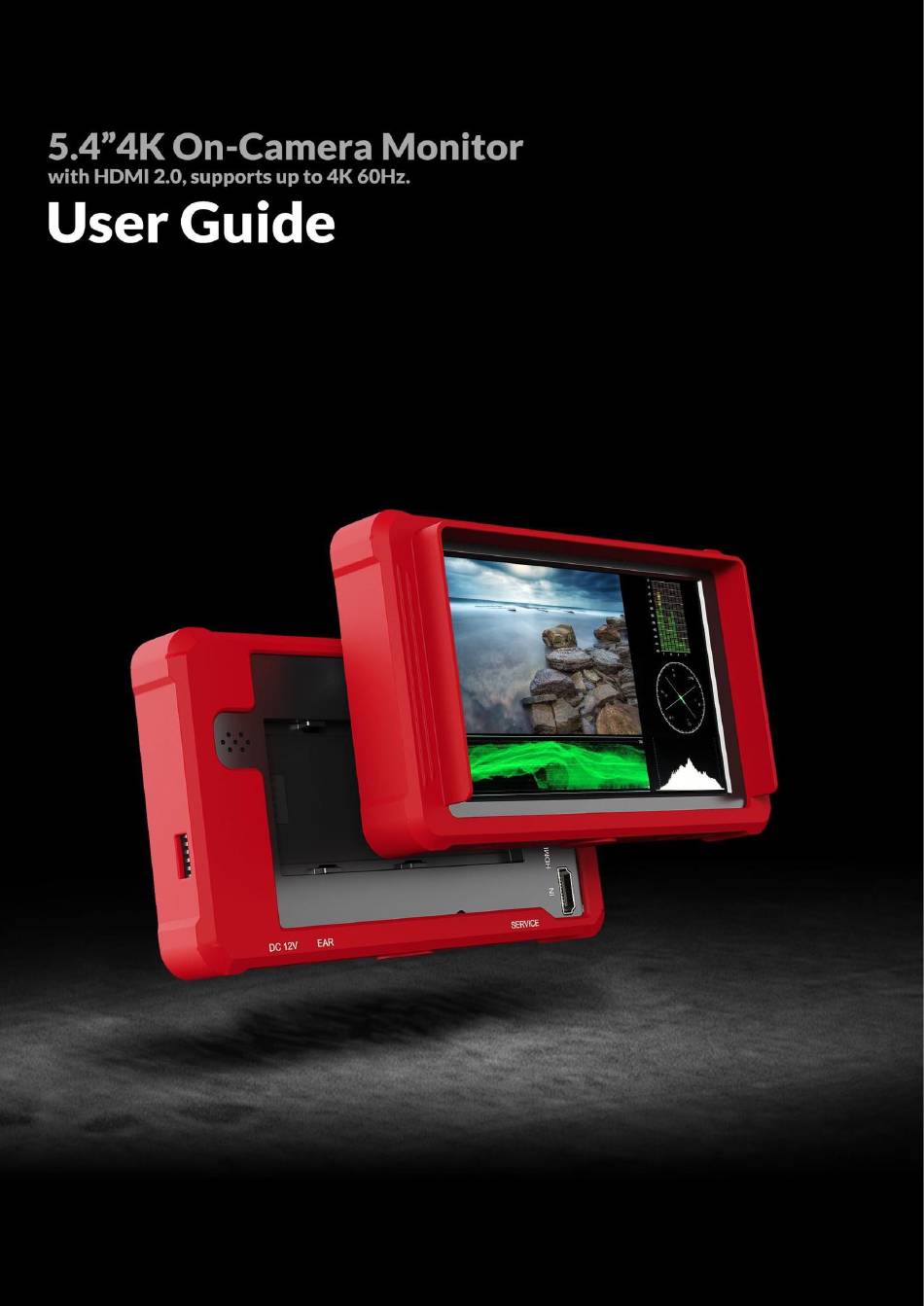

  • Seite 1 Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhalt WICHTIGE SICHERHEITSHINWEISE: ......................2 1. FEATURES: ............................. 3 2. BESCHREIBUNG DES PRODUKTS ......................4 2-1. Fronttaste/ Schnittstelle ..........................4 2-2. Hintere Schnittstelle ............................. 3 2-3. Batteriemontageplatte..........................4 3. MENÜ EINSTELLUNG ..........................4 3-1. Funktion der Taste: ............................4 3-1-1. Das Bildmenü ............................4 3-1-2.

  • Seite 3: Wichtige Sicherheitsanweisungen

    WICHTIGE SICHERHEITSANWEISUNGEN: ● Bitte lesen Sie das Benutzerhandbuch, bevor Sie dieses Produkt verwenden. ● Bitte bewahren Sie das Benutzerhandbuch zum späteren Nachschlagen auf. ● Bitte lesen Sie die Sicherheitshinweise, um mögliche Gefahren und den Verlust von Eigentum zu vermeiden. VORSICHTEN: ●...

  • Seite 4: Features

    1. FEATURES: ● Unterstützt HDMI 2.0, 3G-SDI Eingang und Ausgang. ● Das Ausgangsschleifensignal kann bis zu 4K unterstützen. ● Unterstützung mehrerer benutzerdefinierter Wellenformmodi (Wellenform, Vektor, Peaking, Histogramm, Audio-Vektor, Pegelanzeige). ● Die HDR-Funktion unterstützt ST 2084 und den Hybrid Log Gamma-Modus. ●...

  • Seite 5: Produktbezeichnung

    2. PRODUKTBEZEICHNUNG 2-1 Fronttaste/ Schnittstelle 1. FN-Kurztaste. 2. IN/EXIT: Rücksprungtaste für das Menü, langes Drücken zum Umschalten des INPUT-Signals. 3. <: linke Taste. 4. >: Rechte Taste. 5. Menü-Taste: Wenn der Bildschirm eingeschaltet ist, drücken Sie die Taste MENU, um die Menüoberfläche auf dem Bildschirm anzuzeigen.

  • Seite 6: Hintere Schnittstelle

    6. Einschalttaste. 2-2 Rückseite Schnittstelle 1. Schalter der Batterieplatte. 2. SDI-Eingangsschnittstelle. 3. SDI-Ausgangsschnittstelle. 4. HDMI-Ausgangsschnittstelle. 5. HDMI-Eingangsschnittstelle. 6. DC 12V Leistungsaufnahme. Kopfhöreranschluss...

  • Seite 7: Beschreibung Des Produkts

    2-3. Batterie-Montageplatte Standard-Batteriehalterungen: 3. MENÜ EINSTELLUNG Bevor Sie die Funktionen einstellen, vergewissern Sie sich bitte, dass das Gerät richtig angeschlossen ist. 3-1. Taste Funktion: 3-1-1. Das Menü Bild ● Schalten Sie das Gerät ein, drücken Sie die Menütaste, um das Menü anzuzeigen, und verwenden Sie die Taste <...

  • Seite 8: F1 Funktionstasten

    3-1-2. FN-Funktionstasten: ● Halten Sie die Fn-Taste 3-5 Sekunden lang gedrückt, um die Einstellungen des Kontextmenüs aufzurufen. Das Display wird auf der rechten Seite angezeigt. Verwenden Sie die Taste < oder >, um die Option auszuwählen, drücken Sie die Menütaste, um die Option zu bestätigen, und legen Sie die Option als Kurzwahltastenoption fest.

  • Seite 9: Bild

    3-2-1 Bild ITEMS OPTIONEN Helligkeit 0 - 100 Kontrast 0 - 100 Sättigung 0 - 100 Färbung 0 - 100 Schärfe 0 - 100 Gegenlicht 0 - 100 Farbraum Nativ, SMPTE-C，Rec709，EBU Kamera-Logbuch Aus、Standard、Benutzer Gamma Off, 1.8，2.0，2.2，2.35，2.4，2.6，2.8 (Nur bei ausgeschaltetem HDR) Aus, ST 2084 300, ST 2084 1000, ST 2084...
  • Seite 10 10000,HLG 5500K/ 6500K/ 7500K/9300 ºK/ Benutzer Rote 0 - 255 Hinweis: Nur im Verstärkung Modus "Benutzer" Grüner Gewinn 0 - 255 verfügbar, um den gewünschten Farbtemperatur Blaue 0 - 255 Farbwert Verstärkung wählen. Roter Versatz 0 - 511 Grüner Offset 0 - 511 Blau Offset 0 - 511...
  • Seite 11 ● Kamera-Logbuch Standard-Log: Das Standardprotokoll hat 17 Protokollmodi, die in der folgenden Reihenfolge umgeschaltet werden können: SLog2ToLC-709, SLog2ToLC-709TA, SLog2ToSLog2-709, SLog2ToCine+709, SLog3ToLC-709, SLog3ToLC-709TA, SLog3ToSLog2-709, Log3ToCine+709, ArriLogCTo709, ArriLogCToP3DCI, CLogTo709, VLogToV709, JLogTo709, JLogTo709HLG, JLogTo709PQ, Z7 NLogTo709, D780, NLogTo709. ● Benutzerprotokoll: 6 Modi können angepasst werden, bitte befolgen Sie die folgenden Schritte zum Laden: Bitte benennen Sie die zu ladende Datei mit der Endung .cube.
  • Seite 12 ● HDR Verwenden Sie diese Einstellung, um eine der HDR-Voreinstellungen zu wählen: [Aus], [ST 2084 300], [ST 2084 1000], [ST 2084 10000], [HLG]. Wenn HDR aktiviert ist, gibt der Bildschirm einen größeren Dynamikbereich der Helligkeit wieder, wodurch hellere und dunklere Details deutlicher dargestellt werden. So wird die Bildqualität insgesamt effektiv verbessert.

  • Seite 13: Markierung

    diese Funktion, um die Bildfarbe je nach Bedarf zu verstärken, abzuschwächen oder auszugleichen. Die Standard-Farbtemperatur für weißes Licht beträgt 6500K. Farbverstärkung/Offset ist nur im Modus "Benutzer" verfügbar, um den Farbwert zu wählen. - SDI (oder HDMI) - Zeigt die Quelle an, die derzeit auf dem Monitor angezeigt wird. Es ist nicht möglich, die Quelle über das OSD auszuwählen und zu ändern.

  • Seite 14: Funktion

    Wählen Sie Ein, dann erscheint in der Mitte des Bildschirms eine "+"-Markierung. ● Bildseitenverhältnis: Der Aspect Marker bietet verschiedene Seitenverhältnisse, wie die folgenden: [AUS], [16:9], [1.85:1], [2.35:1], [4:3], [3:2], [1.3X], [2.0X], [2.0X MAG], [Raster]. ● Bildseitenverhältnis: Dient zur Auswahl und Steuerung der Größe und Verfügbarkeit des Sicherheitsbereichs. Verfügbare Typen sind [AUS], [95%], [93%], [90%], [88%], [85%], [80%] zur Auswahl.
  • Seite 15 ITEMS OPTIONEN Scannen Zoom, Seitenverhältnis, Pixel zu Pixel (Die Optionen können nur im Scan-Modus eingestellt werden). Aspekt Vollbild, 16:9，1.85:1，2.35:1，4:3，3:2，1.3X, 1.5X, 2.0X ， 2.0X MAG Overscan AUS, EIN H/V-Verzögerung AUS, H, V, H/V Feld prüfen AUS, Rot, Grün, Blau, Mono Image Flip AUS, H, V, H/V Vergrößern 10%~90% (Stufenwert ist...

  • Seite 16: Wellenform

    Verwenden Sie die Kontrollfeldmodi zur Monitorkalibrierung oder zur Analyse einzelner Farbkomponenten eines Bildes. Im Modus [Mono] sind alle Farben deaktiviert und es wird nur ein Graustufenbild angezeigt. In den Kontrollfeldmodi [Blau], [Grün] und [Rot] wird nur die ausgewählte Farbe angezeigt. ●...
  • Seite 17 Falschfarbentabelle AUS, EIN Exposition AUS, EIN Expositionsniveau 0-100IRE Histogramm AUS, Y, RGB, Farbe Zeitcode OFF, LTC, VITC (nur im SDI-Modus verfügbar). ● Wellenform: - Verwenden Sie dieses Element, um die Wellenform zu aktivieren oder zu deaktivieren. Wählen Sie den Wellenformmodus aus [Multi], [Y], [YCbCr], [RGB]. - [Multi]: Gleichzeitige Anzeige von Wellenform, Histogramm, Audio-Vektor, Vektor und Pegelanzeige.
  • Seite 18 - [25%]: Der Hintergrund der Wellenform wird mit 25 % Intensität angezeigt. - [50%]: Der Hintergrund der Wellenform wird mit 50 % Intensität angezeigt. ● Höchststand: Verwenden Sie diese Option, um die Spitzenwertfunktion zu aktivieren oder zu deaktivieren. ● Peaking Farbe: Wählen Sie eine der Peaking-Farben: [Rot], [Grün], [Blau], [Weiß], [Schwarz].
  • Seite 19 ● Histogramm: Verwenden Sie diese Option, um das Histogramm zu aktivieren oder zu deaktivieren. Wenn aktiviert, sind [Y], [RGB] und [Farbe] optional. - [Y]: Anzeige des Y-Histogramms. - [RGB]: Anzeige des gemischten RGB-Histogramms. - [Farbe], RGB-getrenntes Histogramm anzeigen. ● Zeitcode: Verwenden Sie diese Option, um den Timecode zu aktivieren oder zu deaktivieren.

  • Seite 20: Audio

    3-2-5 Audio ITEMS OPTIONEN Band 0 - 100 Pegelmesser OFF, ON (Standardeinstellung unter der Wellenform- Multifunktion: on) Audio-Kanal (nur im HDMI-Modus verfügbar). CH1-8 ● Band Zum Einstellen der Lautstärke von [0]-[100] für das Audiosignal des eingebauten Lautsprechers und der Kopfhörerbuchse. ●...

  • Seite 21: System

    ● Audio-Kanal Audiokanal auswählen. 3-2-6 System ITEMS OPTIONEN Sprache Englisch, Chinesisch Farbbalken AUS, 100%, 75% OSD-Zeit 10er, 20er, 30er OSD H Position Wählen Sie zwischen 0-100, Standard: 50 OSD V Stellung Wählen Sie zwischen 0-100, Standard: 50 Farbkalibrierung AUS/EIN Vergleich Aus, Gamma/HDR, Farbraum, Kamera-Log...
  • Seite 22 Zurücksetzen AUS, EIN ● Sprache Wechseln Sie zwischen [Englisch] und [Chinesisch]. ● Farbbalken Farbbalken ein-/ausschalten. Wenn der Farbbalken eingeschaltet ist, kann er ausgewählt werden: [100%], [75%]. ● OSD-Zeit Wählen Sie die Anzeigedauer für das OSD. Es stehen die Voreinstellungen [10s], [20s] und [30s] zur Verfügung.

  • Seite 23: Zubehör

    Optionen: [Aus], [Gamma/HDR], [Farbraum], [Kamera-Log]. Standard: [Aus]. ● Zurücksetzen Falls ein Problem auftritt, drücken Sie nach der Auswahl zur Bestätigung. Der Monitor kehrt zu den Standardeinstellungen zurück. 4. ZUBEHÖR Standard: 1. 12V/2A DC-Adapter 1 Stk. 2. 0,8 m HDMI-A/C-Kabel 1 Stk. 3.

  • Seite 24: Parameter

    5. PARAMETER Panel 5.4" Bildseitenverhältnis 16:9 Physikalische Auflösung 1920×1200 Helligkeit 600 cd/m Kontrast 1100:1 Betrachtungswinkel 160°/ 160°(H/V) Eingangssignal 3G-SDI, HDMI 2.0. Eingangssignal 3G-SDI, HDMI 2.0. Eingangsspannung DC 7-24V Stromverbrauch ≤9W Betriebstemperatur -20°C ~50°C Lagertemperatur -30°C ~70°C Abmessung (LWD) 154,5×90×20mm Gewicht 295g...

  • Seite 25: Fehlersuche

    6. FEHLERSUCHE 1. Nur Schwarz-Weiß-Anzeige: Prüfen Sie, ob die Farbsättigung richtig eingestellt ist oder nicht. 2. Strom an, aber keine Bilder: Prüfen Sie, ob die 3G-SDI- und HDMI-Kabel richtig angeschlossen sind. Bitte verwenden Sie den Standard-Netzadapter, der im Lieferumfang enthalten ist. Eine unsachgemäße Stromzufuhr kann zu Schäden führen.

  • Seite 26: Demo Zum Laden Von 3D-Luts

    7. Demo zum Laden von 3D-LUTs 7-1. Format-Anforderung ● LUT-Format Typ: .cube 3D Größe: 17x17x17 Daten bestellen: BGR Tabelle Bestellung: ● USB-Flash-Disk Version USB: System: FAT32 Größe: <16G ● Dokument zur Farbkalibrierung: lcd.cube ● Benutzer-Log: User1.cube ~User6.cube 7-2. LUT-Format-Konvertierung Das Format der LUT sollte umgewandelt werden, wenn es nicht den Anforderungen des Monitors entspricht.
  • Seite 27 Eine individuelle Produkt-ID für einen Computer. Bitte senden Sie die ID-Nummer an den Vertrieb, um einen Enter Key zu erhalten. Der Computer erhält dann die Berechtigung für das Lut Tool nach Eingabe des Eingabeschlüssels. 7-2-2. Rufen Sie die Schnittstelle des LUT-Konverters auf, nachdem Sie die Eingabetaste gedrückt haben. 7-2-3.

  • Seite 28: Usb-Laden

    7-2-5. Klicken Sie zum Abschluss auf die Schaltfläche Generate Lut. 7-3. USB-Laden Kopieren Sie die benötigten Dateien in das Stammverzeichnis des USB-Sticks. Hinweis! Die LUT-Dateien müssen nach der Konvertierung die Namen "User1", "User2", "User3", "User4", "User5" oder "User6" tragen. Stecken Sie den USB-Flash-Datenträger nach dem Einschalten in den USB-Anschluss des Geräts. Klicken Sie auf "Ja"...
