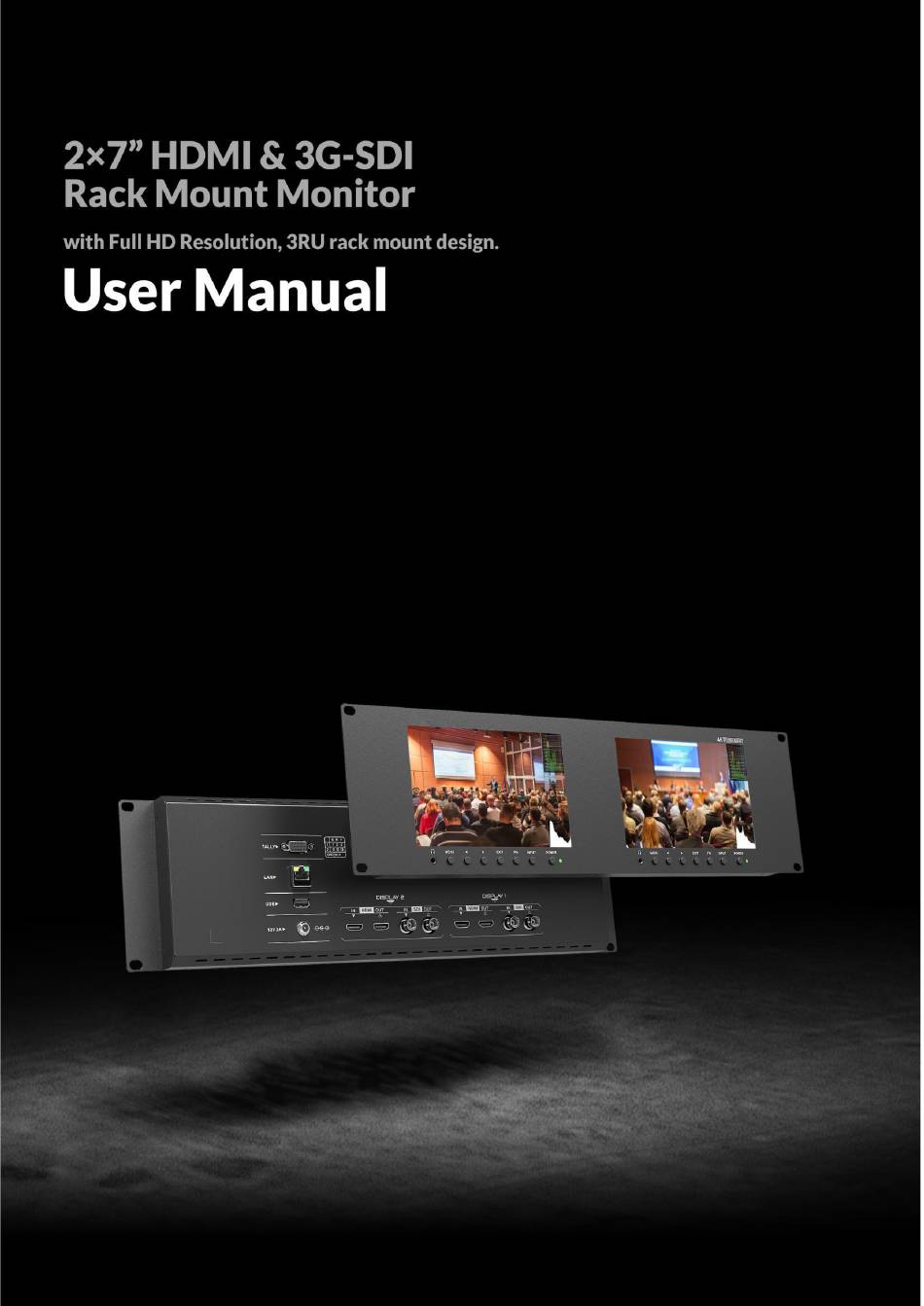

Lilliput RM-7029S Bedienungsanleitung
Verwandte Anleitungen für Lilliput RM-7029S
Inhaltszusammenfassung für Lilliput RM-7029S
-
Seite 2: Wichtige Sicherheitsanweisungen
WICHTIGE SICHERHEITSANWEISUNGEN: ⚫ Bitte lesen Sie das Benutzerhandbuch, bevor Sie dieses Produkt verwenden. ⚫ Bitte bewahren Sie das Benutzerhandbuch zum späteren Nachschlagen auf FEATURES: ➢ 160° Breite Betrachtungswinkel; ➢ Hohe Auflösung: 1920×1200; ➢ Hohe Helligkeit: 400cd/m ➢ Hoher Kontrast: 2000:1; ➢... -
Seite 3: Inhaltsverzeichnis
Inhalt 1. BESCHREIBUNG DES PRODUKTS ............... 4 2. MENÜ EINSTELLUNG ................5 3. PARAMETER .................... 15 4. ZUBEHÖR ....................16 5. Demo zum Laden von 3D-LUTs .............. 17 6. Anweisungen für das Remote-Terminal ........... 20 7. FEHLERSUCHE ..................22... -
Seite 4: Produktbezeichnung
1. PRODUKTBEZEICHNUNG ⚫ Vorderes Gehäuse 1. Kopfhörer 2. MENU: Zum Aktivieren des OSD-Menüs (On-Screen-Display). Drücken Sie die Tasten "◄ / ► ", um zwischen Bild, Markierung, Funktion, Wellenform, Audio und System zu wechseln. 3. Linke Auswahltaste: Zur Auswahl eines Elements im OSD-Menü und zum Einstellen seines Werts;... -
Seite 5: Menü Einstellung
Hinweis: Die Schnittstellen von DISPLAY 1 dienen als Signalquelle für den linken Monitor. Die Schnittstellen innerhalb von DISPLAY 2 stellen die Signalquelle für den rechten Monitor dar. TALLY-Schnittstelle und Schnittstellendefinition. LAN-Anschluss. (Wird zur Funktionseinstellung an die PC- Netzwerkschnittstelle angeschlossen). USB-Eingang (nur für Programm-Upgrades und das Laden von LUTs, NICHT für Nicht-Profis geeignet). -
Seite 6: Menu Bedienung
in der rechten Abbildung (das Standardmenü wird in weißer Schrift angezeigt). Verwenden Sie die Tasten "◄ / ►", um das gewünschte Element auszuwählen. Die Funktionen der FN-Taste können angepasst werden: Center Marker, Aspect Marker, Safety Marker, Overscan, Scan, Aspect, Camera Log, Check field, H/V delay, Freeze, Color Bar, Peaking, False color, Exposure, Histogram, TimeCode, Mute, Level Meter. - Seite 7 Verwenden Sie dieses Element, um den RGB-Bereich des HDMI-Eingangs auszuwählen: [Voll], [Begrenzt]. ⚫ HDMI- EDID Wählen Sie die HDMI-EDID zwischen [4K] und [2K] aus. Dieses Element ermöglicht es dem PC oder anderen Geräten, die Eigenschaften dieses Monitors zu erkennen und sorgt dafür, dass die Bilder auf dem Bildschirm hervorragend aussehen.
- Seite 8 Stellen Sie die R/G/B-Verstärkung der aktuellen Farbtemperatur von 0 bis 255 ein. Standardwert: 128. - R/G/B-Versatz Stellen Sie den R/G/B-Offset der aktuellen Farbtemperatur von 0 bis 511 ein. Standardwert: 256. 2.2.2 MARKER ⚫ Center Marker Wählen Sie [Ein], um die Mittelmarkierung "+" anzuzeigen, und [Aus], um sie nicht anzuzeigen. ⚫...
-
Seite 9: Funktion
⚫ Dicke Stellen Sie die Dicke aller Markierungslinien von 1-7 ein (Schrittwert ist 1). 2.2.3 FUNKTION ⚫ Scannen Stellen Sie den Scanmodus unter [Bildformat], [Pixel zu Pixel], [Zoom] ein. Hinweis: Die Funktionen Seitenverhältnis und Übertastung können nur im Modus [Seitenverhältnis] eingestellt werden. Beide Funktionen können nicht in den Modi [Zoom] und [Pixel To Pixel] eingestellt werden. - Seite 10 ⚫ Overscan Verwenden Sie dieses Element, um Overscan zu aktivieren oder zu deaktivieren. ⚫ H/V-Verzögerung Wählen Sie einen der H/V-Modi: [AUS], [H], [V], [H/V]. Wenn die H/V-Verzögerung eingeschaltet ist, werden die Austastbereiche des Eingangssignals horizontal und vertikal angezeigt. ⚫ Feld prüfen Wählen Sie einen der Kontrollfeldmodi: [Aus], [Rot], [Grün], [Blau], [Mono].
- Seite 11 - [Aus] : Der Hintergrund der Wellenform wird schwarz dargestellt. - [25%]: Der Hintergrund der Wellenform wird mit 25 % Intensität angezeigt. - [50%]: Der Hintergrund der Wellenform wird mit 50 % Intensität angezeigt. ⚫ Höchststand Verwenden Sie diese Option, um die Spitzenwertfunktion zu aktivieren oder zu deaktivieren. ⚫...
- Seite 12 ⚫ Exposition Verwenden Sie diese Option, um die Belichtungsfunktion zu aktivieren oder zu deaktivieren. Wenn diese Funktion aktiviert ist, erfolgt die Belichtung, wenn das Eingangssignal den festgelegten Belichtungspegel überschreitet. ⚫ Expositionsniveau Verwenden Sie diese Option, um den Belichtungsgrad zwischen 50-100 IRE einzustellen. ⚫...
- Seite 13 2.2.5 AUDIO ⚫ Band Stellen Sie die Lautstärke zwischen 0-100 ein. ⚫ Pegelmesser Wählen Sie aus, ob die Pegelanzeige aktiviert oder deaktiviert werden soll. ⚫ Audio Ch Wählen Sie im HDMI-Modus einen der Audiokanäle von 1-8 aus. 2.2.6. SYSTEM ⚫ Sprache Option: [Englisch], [Chinesisch] .
- Seite 14 Option: 0-100. Standardwert: 50. ⚫ OSD V Stellung Option: 0-100. Standard: 50. ⚫ DHCP - [Ein]: Der Monitor erhält automatisch eine IP-Adresse vom Netzwerk für die Fernsteuerung über verschiedene Programme. - [Aus]: Manuelle Konfiguration der IP-Adresse. ⚫ IP-Adresse Manuelle Konfiguration der IP-Adresse: 0.0.0.0 Hinweis: Wenn [DHCP] eingeschaltet ist, kann die IP-Adresse nicht manuell eingestellt werden.
-
Seite 15: Parameter
PARAMETER Panel 2×7" Physikalische Auflösung 1920×1200 Helligkeit 400 cd/m Kontrast 2000: 1 Betrachtungswinkel 160°/ 160°(H/V) Eingangsspannung 12V GLEICHSTROM Eingangssignal HDMI, SDI, LAN, TALLY, USB Stromverbrauch ≤18W Betriebstemperatur -20°C ~ 60°C Lagertemperatur -30°C ~ 70°C Abmessung (LWD) 480×131,6×29,3mm Gewicht 2.2KG... -
Seite 16: Zubehör
ZUBEHÖR 1. DC 12V Netzadapter1 Stück 2. TALLY-Verbinder1 Stück 3. Benutzerhandbuch Karte1 Stück... -
Seite 17: Format-Anforderung
5. 3D LUT Laden Demo 5.1. Format- Anforderung ⚫ LUT-Format Typ: .cube 3D Größe: 17x17x17 Daten bestellen: BGR Tabelle Bestellung: ⚫ USB-Flash-Disk Version USB: System: FAT32 Größe: <16G ⚫ Dokument zur Farbkalibrierung: lcd.cube ⚫ Benutzer-Log: User1.cube ~User6.cube 5.2. LUT Format Konvertierung Das Format der LUT sollte umgewandelt werden, wenn es nicht den Anforderungen des Monitors entspricht. - Seite 18 Eine individuelle Produkt-ID für einen Computer. Bitte senden Sie die ID-Nummer an den Vertrieb, um einen Enter Key zu erhalten. Der Computer erhält dann die Berechtigung für das Lut Tool nach Eingabe des Eingabeschlüssels. 5.3.2. Rufen Sie die Schnittstelle des LUT-Konverters auf, nachdem Sie die Eingabetaste gedrückt haben.
-
Seite 19: Klicken Sie Zum Abschluss Auf Die Schaltfläche Lut Generieren
5.3.5. Klicken Sie zum Abschluss auf die Schaltfläche Lut generieren 5.4. USB-Laden Kopieren Sie die benötigten Dateien in das Stammverzeichnis des USB-Sticks. Hinweis! Die LUT-Dateien müssen nach der Konvertierung die Namen "User1", "User2", "User3", "User4", "User5" oder "User6" tragen. Stecken Sie den USB-Flash-Datenträger nach dem Einschalten in den USB-Anschluss des Geräts. Klicken Sie auf "Ja"... -
Seite 20: Startbildschirm
6. Remote Terminal Anweisungen Fernsteuerung des Geräts über die Anwendung Remote Terminal. ⚫ Startbildschirm Bild: Der Startbildschirm der Anwendung ⚫ Eingang: Zeigt das Signalformat des angeschlossenen Geräts an. Es wird z. B. "Kein Signal" angezeigt, wenn kein Gerät angeschlossen ist oder kein Signal eingegeben wird. ⚫... - Seite 21 ⚫ Funktion ⚫ Anschlussauswahl: Wählen spezifischen Anschluss entsprechend Geräteschnittstelle und klicken Sie auf "LAN", um zu wechseln. ⚫ Geräte-Suche: Klicken Sie auf die Schaltfläche "Aktualisieren", um nach der Konfiguration des Anschlusses nach Geräten zu suchen. Nach erfolgreicher Suche werden alle gefundenen Geräte in der Geräteliste angezeigt.
-
Seite 22: Fehlersuche
FEHLERSUCHE 1. Nur Schwarz-Weiß-Anzeige: Prüfen Sie, ob die Farbsättigung richtig eingestellt ist oder nicht. 2. Strom an, aber keine Bilder: Prüfen Sie, ob die HDMI- und SDI-Kabel richtig angeschlossen sind. Bitte verwenden Sie den Standard-Netzadapter, der im Lieferumfang enthalten ist. Eine unsachgemäße Stromzufuhr kann zu Schäden führen.
