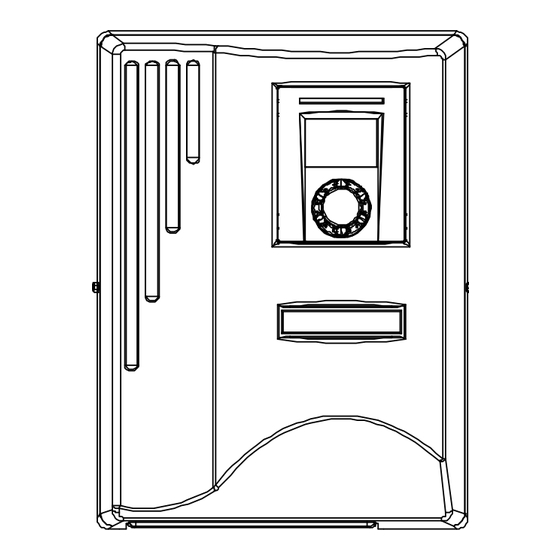

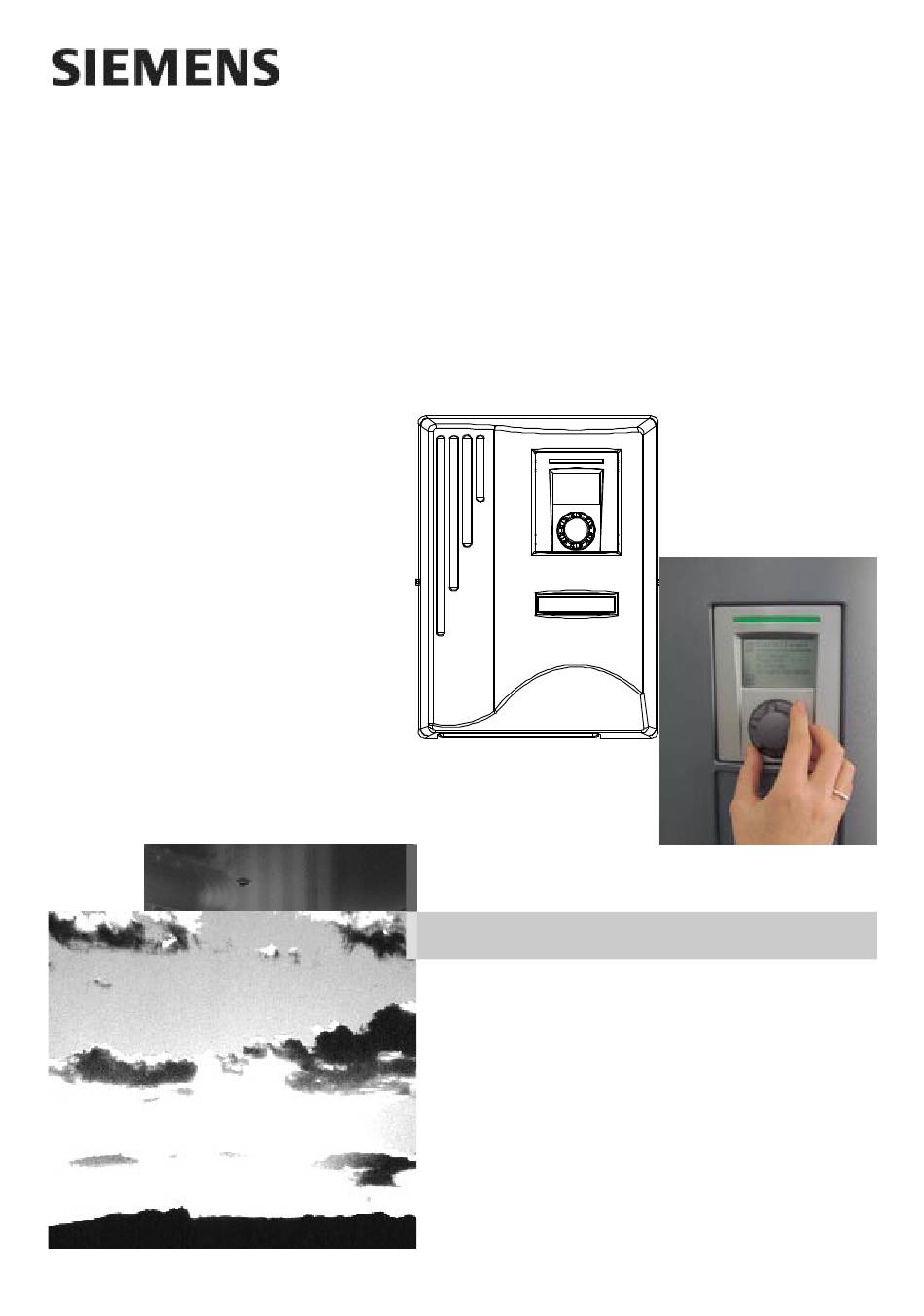

BEDIENUNGSANLEITUNG
Wärmepumpenregelung
WPR-C
Ihr Partner für Wärmepumpen und Lüftung • www.siemens-waermepumpen.com
Diese Betriebsanleitung ist Bestandteil des Lieferumfanges und muss dem Nutzer der Anlage ausgehändigt werden.Bitte sorgfälltig aufbewahren und falls notwendig dem autorisierten Kundendienst vorlegen
830100cS/161101
SWV 2.30
Global network of innovation
1
2
F
E
D
C
B
A
1
2
- Technische Änderungen vorbehalten -
3
umweltbewusst – wirtschaftlich – kostensparend
3
Siemens Wärmepumpen
Energie direkt von der Sonne
SIEMENS AS MIT NOVELAN TECHNOLOGIE
4
5
PEP 14/2004
11.2.2005 hs
4
Zust. Änderungstext
Datum
Von
6
Ma
Allgemein-
Oberflächen
toleranz
We
Datum
Name
Be
Erstellt
2.2.2005
Stenglein
Gepr.
Norm.
Alpha-InnoTec GmbH
Art
Industriestraße 3
D - 95359 Kasendorf
www.alpha-innotec.de
Er
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens WPR-C
Inhaltszusammenfassung für Siemens WPR-C
- Seite 1 Siemens Wärmepumpen Energie direkt von der Sonne Ihr Partner für Wärmepumpen und Lüftung • www.siemens-waermepumpen.com SIEMENS AS MIT NOVELAN TECHNOLOGIE Diese Betriebsanleitung ist Bestandteil des Lieferumfanges und muss dem Nutzer der Anlage ausgehändigt werden.Bitte sorgfälltig aufbewahren und falls notwendig dem autorisierten Kundendienst vorlegen - Technische Änderungen vorbehalten -...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite SICHERHEITSHINWEISE AUSWAHL *** unbedingt beachten! *** Sprache SPRACHE: Deutsch ALLGEMEINES Englisch Verwendungszweck / Arbeitsweise Lieferumfang, Zubehör Französisch Norwegisch MONTAGE Tschechisch Wandregler Italienisch Klemmenplan Zubehör: Fühler Einbauregler / Bedienteil BEDIENUNG ENDKUNDE Das Bedienteil Standard-Bildschirm Alle Menütexte des Reglerprogrammes... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Bei der Installation und Ausführung von elektrischen Arbeiten sind die einschlägigen EN- und VDE- Sicherheitsvorschriften und Techni- schen Anschlussbedingungen der Energieversor- gungs-Unternehmen zu beachten. Bei Eingriffen in das Gerät, die nicht in den tech- nischen Unterlagen aufgeführt sind, erlischt die Garantie! Bei Elektrischen Arbeiten ist immer spannungsfrei zu schalten. -
Seite 4: Allgemeines
ALLGEMEINES Verwendungszweck Lieferumfang / Zubehör Lieferumfang Wandregler Die Wärmepumpenregelung darf ausschliesslich Regler , bestehend aus Steuerplatine mit in Verbindung mit vom Hersteller freigegebenen Anschlussklemmen; Gehäuse und Wärmepumpen betrieben werden. Bedienteil mit „Dreh-und Druck-Knopf” Wandbefestigungsmaterial (Dübel + Schrauben + Sie dient ausschliesslich der Regelung einer Wärme- Bohrschablone) pumpe und den dazugehörenden Anlagenkomponenten. -
Seite 5: Montage Wandgehäuse
MONTAGE WANDGEHÄUSE (nur bei Luft/wasser-Aussengeräten) Vorderansicht: Seitenansicht: Beide Gehäuseschrauben nur leicht lösen, dann das Gehäuse abziehen. Achtung: Zuvor Netzspannung abschalten! Rückenansicht: Allgemein- Maßstab Det. Maßstab Oberflächen Maßstab Allgemein- Oberflächen toleranz Werkstoff Gewicht toleranz Werkstoff MONTAGE AN DER WAND Datum Name Benennung Datum Name... -
Seite 6: Basisverdrahtung
AUFBAU WANDREGLER (nur bei Luft/wasser-Aussengeräten) 1) Bedienteil 6) Comfort-Platine (Zubehör) 2) Klappbügel 7) 2 x 6 Kantschraube zum Öffnen der Haube 3) Schraube zum Öffnen des Klappbügels 8) Anschluss Steuerleitung 4) Hauptplatine Luxtronik 9) Anschluss Fühlerleitung 5) Kabelkanäle mit Deckel 10) Klemmenblock für Spannungsversorgung EVU-Brücke ist bei Anschluss eines potentialfreien Kontaktes... - Seite 7 KABEL- / ELEKTRO-MONTAGE WANDREGLER (nur bei Luft/wasser-Aussengeräten) Wandregler Kabelkanal (bauseitig) notwendig wegen Zugentlastung Kabeleinführung 230 V Steuerleitung Steuerspannung 1~ 230 V / N / PE zur Wärmepumpe auf Klemmenblock verdrahten (Funktionsnotwendiges Zubehör) (Kabelquerschnitt max. 2,5 mm²), Interne Absicherung 6,3 AT Fühlerleitung zur Wärmepumpe (Funktionsnotwendiges Zubehör) 230 V Eingänge (z.
-
Seite 8: Elektrischer Anschluss Wandregler
ELEKTRISCHER ANSCHLUSS WANDREGLER (nur bei Luft/wasser-Aussengeräten) Klemmenplan (für Wandregler) 831107 Alle gerätespezifi schen Anschlüsse entnehmen Sie bitte der Betriebsanleitung der Wärmepumpe Die Installation und Ausführung von elektrischen Arbeiten darf nur von einem zugelassenen Fachmann unter Berücksichtigung der einschlägigen EN- und VDE-Sicherhheitsvorschriften und den technischen Anschlussbedin- gungen der Energieversorgungsunternehmen ausgeführt werden. -
Seite 9: Aussenfühler
ZUBEHÖR Aussenfühler Brauchwarmwasserfühler (nur bei seperatem Brauchwarmwasserspeicher) Platzierung Fühler (D = 6 mm) Nord / Nordost- Seite. Warmwasser Keiner direkten Sonnen- bestrahlung aussetzen! Gehäuserückseite - Lochabstände für die Befestigung: Wärme- tauscher Kaltwasser Montage, soweit werkseitig nicht vorberei- tet, in der halben Höhe des Speichers, je- doch oberhalb des internen Wärmetauschers. -
Seite 10: Einbauregler / Bedienteil
EINBAUREGLER Das Bedienteil Die detaillierte Montage des Bedienteils entnehmen Sie bitte der Betriebsanleitung Ihrer Wärmepumpe. Bedienteil in die beiden Vierkant-Aussparungen der Vorderwand einhängen (es gibt alternativ eine tiefere Befestigungsmöglich- keit) und unten festschrauben. Die Bedienblende kann ohne Werkzeuge an die Vorderfront aufgesteckt werden. -
Seite 11: Das Bedienteil
ENDKUNDE Das Bedienteil STATUSANZEIGE DREH-DRUCK KNOPF = grün drehen Anwählen Betriebsanzeige, Anlage läuft ordnungsgemäss Bestätigen drücken = grün/rot (kurz) selbstrücksetzende blinkend Betriebsunterbrechung nach 3 Sekunden = rot drücken erfolgt Störung Rücksprung zum Navigations-Bildschirm GRAFIKDISPLAY Cursor (weisse Schrift auf Soll - > nach 7 Sekunden Quittierung schwarzem Hintergrund) -
Seite 12: Standard-Bildschirm
ENDKUNDE Standard-Bildschirm Erstes Fenster. Dieses Bild dient einer schnellen Einstellung der Heiztemperatur. Die Anzeige er- scheint auch, wenn man das Bedienteil länger als 10 Minuten nicht benutzt, gleichzeitig wird die Displaybeleuchtung ausgeschaltet. Bei Bewegen des Dreh- und Druckknopfes wird das Display wieder beleuchtet. -
Seite 13: Navigations-Bildschirm
ENDKUNDE Navigations-Bildschirm Durch Drehen des Knopfes auf erscheint unten stehendes Bild. Die Endkundenbedienung wird im Wesentlichen über vorgenommen.. Wärmepumpe läuft Seit 10 : 45 : 12 Heizbetrieb Info+Einstellungen (Mit Drehen des Knopfes bewegt man sich im Menü vor- und rückwärts. Auf der Position, wo sich der Cursor befindet, ist der Text hell und dunkel hinterlegt (invertiert). -
Seite 14: Info-Einstellung: Heizung Einstellungen
ENDKUNDE Info-Einstellung: Heizung Heizung Einstellungen Tagbetrieb (Anhebung) Auto Nachtbetrieb (Absenkung) Temp. -> +0.0°C Brauchwarmwasser eingeschaltet Auto Brauchwarmwassersperre Soll -> 45.0°C Auto Über Rücksprung verlassen Sie das Menü wieder in EINSTELLUNGEN BETRIEBSART die höhere Ebene ‚Einstellungen‘. Sie sehen dort, welche ... - Seite 15 ENDKUNDE Schaltzeiten EINSTELLUNGEN > HEIZUNGSTEMPERATUR Die eingestellten Zeiten bedeuten Tagbetrieb! Wenn Sie die Temperatur Ihrer Heizung ändern wollen die restliche Zeit bedeutet Absenken. drehen Sie auf: Von 0.00 bis 0.00 bedeutet generell Absenkbetrieb. Um eine Daueranhebung einzustellen muss eine Schaltzeit von 00:01 bis 23:59 eingestellt werden.
-
Seite 16: Info-Einstellungen: Brauchwarmwasser
ENDKUNDE Info-Einstellung: Brauchwarmwasser Einstellungen Auto Temp. +0.0°C Auto Soll 45.0°C Auto Mit Knopfdruck bestätigen Sie die Auswahl: > Einstellungen Komplette Anlage EINSTELLUNGEN > BETRIEBSART > BRAUCHWARMWASSERSPERRZEIT Die Vorgehensweise für das Einstellen der Betriebsarten Nur wenn die Betriebsart auf Automatik gestellt ist: ist für Brauchwarmwasser die gleiche wie für Heizung. -
Seite 17: Info-Einstellungen: Komplette Anlage
ENDKUNDE Info-Einstellung: Komplette Anlage Einstellungen Auto Temp. +0.0 °C Ferien Soll 35.0 °C ---------- Mit Knopfdruck bestätigen Sie die Auswahl: > Einstellungen Komplette Anlage BETRIEBSART > EINZELEINSTELLUNG BETRIEBSART > AUS In obigem Beispiel sind HEIZUNG auf ‚Automatik‘ und Wollen Sie Heizung und Brauchwarmwasser gleichzeitig BRAUCHWARMWASSER auf ‚Ferien‘... -
Seite 18: Heizung
INSTALLATEUR Wärmepumpe läuft Seit 10 : 45 : 12 Heizbetrieb Heizung Mit Knopfdruck bestätigen Sie die Auswahl: > Heizung > Einstellungen Übersicht Betriebsarten: EINSTELLUNGEN > BETRIEBSART Betriebsart Heizung Brauchwarmwasser Drehen ... Automatik Regelung nach Regelung nach Schaltuhr Schaltuhr Einstellungen Party Daueranhebung Dauerfreigabe... - Seite 19 INSTALLATEUR EINSTELLUNGEN > TEMPERATUR +/- EINSTELLUNGEN > HEIZKURVEN Sie wählen mit Drehen HEIZKURVEN: Einstellungen Betriebsart Temperatur +/- Einstellungen Heizkurven Betriebsart Zeitschaltprogramm Temperatur +/- Heizkurven Zeitschaltprogramm Dieser Menüpunkt entspricht der Feineinstellung der Heizkurven. und kommen mit Knopfdruck in das Menü. Hierbei handelt es sich um eine Autoadaptive Heizkurve - je nachdem, bei welcher Aussentemperatur Sie hier käl- ter oder wärmer stellen, wird der Fuss- oder Endpunkt der Entlade...
- Seite 20 INSTALLATEUR In der zweiten Zeile wird die Parallelverschiebung darge- EINSTELLUNGEN > HEIZKURVEN > HEIZKREIS stellt. Ändert sich der Wert der Rücklauftemperatur verändert Tagbetrieb (Anhebung) sich analog der daneben stehende Wert (Spalte Bei Eintreten in das Menü steht der Cursor auf dem Heiz- Heizkurve HK kurvenendpunkt (hier: 50°C).
-
Seite 21: Auslegung
INSTALLATEUR EINSTELLUNGEN > HEIZKURVEN > HEIZKREIS EINSTELLUNGEN > HEIZKURVEN > HEIZKREIS Nachtbetrieb (Abesenkung) Normauslegungstemperatur Die dritte Cursorprosition ist die Differenztemperatur für die Nachtabsenkung (Wert hinter “Mond”-Symbol). Hier wird Heizkurve HK die Abweichung der Absenktemperatur zur Tagesheizkurve eingestellt (Parallelverschiebung). 20°C 20°C -5°C ... - Seite 22 INSTALLATEUR ... den Menüpunkt: EINSTELLUNGEN > HEIZKURVEN > MISCHKREIS Heizkurven: System: Heizkreis ---------- Mischkreis1 Ueberw. VD Mischkreis1 Regelung Festt. Ausheizen o. Misch Bei Eintreten in das Menü steht der Cursor auf dem Heiz- kurvenendpunkt (hier: 50°C)..dort wird die Wärmepumpen-Regelung Heizkurve MK1 auf FEST-TEMPERATUR eingestellt, ...
- Seite 23 INSTALLATEUR EINSTELLUNGEN > ZEITSCHALTPROGRAMM EINSTELLUNGEN > ZEITSCHALTPROGRAMM Das Einstellen der Schaltuhren sollte mit ‚Woche‘ oder Einstellungen ‚5+2‘ begonnen werden. Abweichende Einstellungen für Betriebsart Einzeltage können im Menü überlagert werden. Temperatur +/- Ändern Sie im Menü ‚Woche‘ Einstellungen, Heizkurven werden die anderen Schaltuhren überschieben! Zeitschaltprogramm Zeitschaltprogramm Woche:...
-
Seite 24: Brauchwarmwasser
INSTALLATEUR Wärmepumpe läuft Seit 10 : 45 : 12 Heizbetrieb Warmwasser Mit Knopfdruck bestätigen Sie die Auswahl: > Brauchwarmwasser Warmwasser > EINSTELLUNGEN EINSTELLUNGEN > TEMPERATUR +/- Temperatur +- Einstellungen Betriebsart Wunschw.:+50:0°C Temperatur +/- Sollwert: +50:0°C Pfl egeprogramm Zeitschaltprogramm Schnellladung Wird die Brauchwarmwasserbereitung mit einem... -
Seite 25: Aktivieren
INSTALLATEUR EINSTELLUNGEN > PFLEGEPROGRAMME EINSTELLUNGEN > ZEITSCHALTPROGRAMM Dieser Menüpunkt wird nur angezeigt, wenn im Menü ‚Service > Einstellungen > System Einstellung ‘ bei ‚ZWE1 Die Darstellung der Schaltuhren für die Brauchwarm- Art‘ ‚Heizstab‘ und bei ‚ZWE1 Fkt‘ ‚Hz+BW‘ eingegeben ist wasserbereitung erfolgt analog zu Heizung (Woche, 5+2, oder wenn als ZWE2 ein Heizstab im Brauchwarmwasser- Tage). -
Seite 26: Kühlung
INSTALLATEUR Wärmepumpe läuft Seit 10 : 45 : 12 Heizbetrieb Kühlung Mit Knopfdruck bestätigen Sie die Auswahl: > Kühlung Bitte beachten Sie: Passive Kühlung nur in Verbindung mit Solewasserwärmepumpe-Compact und -Wärmezentrale-HK. Die Funktion Kühlung darf nur eingestellt werden wenn ein Kühlkreismischer angeschlossen ist! Sobald ein Kühlkreismischer angeschlossen ist, MUSS die Funktion Kühlung eingestellt werden! - Seite 27 INSTALLATEUR EINSTELLUNGEN > BETRIEBSART EINSTELLUNGEN > TEMPERATUR +/- Einstellungen Einstellungen Betriebsart Betriebsart Temperatur +/- Temperatur +/- Betriebsart: Bei Einstellung der Betriebsart ‚Automatik‘ für die Kühlung Hier wird der Sollwert für die Kühlung festgelegt und eine wird die Kühlfunktion aktiviert. Aussentemeperaturfreigabe eingestellt. Der Sollwert stellt die Regelgrösse für den angesteuerten Kühlmischer fest.
-
Seite 28: Lüftung
INSTALLATEUR Wärmepumpe läuft Seit 10 : 45 : 12 Heizbetrieb Lüftung Mit Knopfdruck bestätigen Sie die Auswahl: > Lüftung Bitte beachten Sie: Die Anzeige des Symbols für die Lüftung erfolgt nur, wenn der Regler in einer Komfort-Haustechnikzentrale eingebaut ist! MENÜ... - Seite 29 INSTALLATEUR EINSTELLUNGEN > ZEITSCHALTPROGRAMM EINSTELLUNGEN > ZEITSCHALTPROGRAMM Im Gegensatz zum Heizprogramm kann man die Schalt- Schaltzeiten zeiten für die Lüftung sowohl für TAG als auch für NACHT Woche (Mo-So) festlegen. Das gilt für Woche, 5+2 und Tag. 5+2 (Mo-Fr,Sa-So) ...
- Seite 30 EINSTELLUNGEN > STOSSLÜFTUNG EINSTELLUNGEN > INFORMATIONEN In der Menü-Auswahl ‚Informationen‘ können Sie die Ein- Stosslüftung stellungen Ihrer Lüftungsanlage überprüfen. Aktivieren Beenden Informationen STL ist aktiv Temperaturen Eingänge Ausgänge Aktuell: Mit Bestätigen dieser Auswahl haben Sie die Automatik Stosslüftung aktiviert.
-
Seite 31: Beschreibung
EINSTELLUNGEN > INFORMATIONEN HINWEIS: FILTERWECHSEL Informationen Filterwechsel Temperaturen Eingänge Bitte Filter wechseln und Ausgänge bestätigen Aktuell: Automatik Nach 4monatiger Laufzeit des Lüftungsmoduls wird der Filterwechsel-Hinweis angezeigt. Die Filter des Lüftungsmoduls sollten gewechselt und der Filterwechsel im Regler bestätigt werden. Ausgaenge Vent. -
Seite 32: Service Informationen
SERVICE Wärmepumpe läuft Seit 10 : 45 : 12 Heizbetrieb Service Mit Knopfdruck bestätigen Sie die Auswahl: > Service WQ-Ein: Wärmequellen-Eintrittstemperatur SERVICE > INFORMATIONEN WQ-Aus: Wärmequellen-Austrittstemperatur Sie drehen auf ‚Informationen‘ und drücken: MK1-Vorl.: Mischkreis-Vorlauftemperatur MK1-VL Soll.: Mischkreis-Vorlauf-Solltemperatur Informationen Raumstat: Raumstation (Raumfernversteller) Temperaturen SERVICE >... - Seite 33 SERVICE MOT: Motorschutz Service Informationen Ein bedeutet: Motorschutz in Ordnung Temperaturen Informationen Informationen Eingänge Einstellungen ND: Niederdruckpressostat Ausgänge Ablaufzeiten Sprache Ein bedeutet Druck in Ordnung Betriebstunden Datum/Uhrzeit Fehlerspeicher BWT: Brauchwarmwasserthermostat Abschaltungen Ausheizprogramm Ein bedeutet Brauchwarmwasseranforderung Anlagenstatus Anlagenkonfi g. SERVICE >...
-
Seite 34: Einstellungen
SERVICE Service Service Einstellungen Informationen Informationen Informationen Informationen Datenzugang Temperaturen Einstellungen Einstellungen Kurzprogramme Einstellungen Eingänge Sprache Sprache Temperaturen Ausgänge Datum/Uhrzeit Datum/Uhrzeit Prioritäten Ablaufzeiten Ausheizprogramm Ausheizprogramm System Einstell. Betriebstunden Anlagenkonfi g. Anlagenkonfi g. System Entlüften Fehlerspeicher Abschaltungen Anlagenstatus SERVICE > INFORMATIONEN > ABSCHALTUNGEN SERVICE >... - Seite 35 SERVICE Rückl-Begrenz = Rücklauf Begrenzung Hysterese BW = Hysterese Brauchwasser Hier wird die maximale Rücklauftemperatur im Einstellung der Regelhysterese für die Brauchwarm Heizbetrieb eingestellt wasserbereitung. Hysterese HR = Hysterese Heizungsregler Vorl. 2VD BW = Vorlauf 2.Verdichter BW wird nur bei Einstellung der Regelhysterese des Heizungsreglers.
-
Seite 36: Einstellwerte
SERVICE Vorlauf max. = maximale Vorlauftemperatur wird diese Temperatur im Vorlauf überschritten, wird ein Kompressor der Wärmepumpe ausgeschaltet. WP-Typ Temp. LIC, HLW, WL 57°C LI 5/7/8/10/12/26 57°C LI 15/19/33/38 59°C LI 15/32H 64°C SIP.., SWC 23/33 57°C SIC..H 64°C SIP..H 64°C WS..H 64°C... - Seite 37 SERVICE EINSTELLWERTE Service Einstellungen Informationen Datenzugang Einstellungen Kurzprogramme Einstellungen Anzeige Wertebereich Zugang Werksein- Sprache Temperaturen stellung Datum/Uhrzeit Prioritäten ohne ZWE ohne ZWE /mit KD () Ausheizprogramm System Einstell. Anlagenkonfi g. System Entlüften Raumst. Nein Nein /Ja Kunde SERVICE > EINSTELLUNGEN > PRIORITÄTEN Einbindung Rückl Rückl /Trenn...
-
Seite 38: Hydraulische Einbindung
SERVICE ZWE1 Fkt: - Heizen (Heizung) bedeutet: ZWE sitzt als Heizstab im Pufferspeicher oder ist - ohne ZWE bedeutet: hydraulisch nur in der Heizung eingebunden ZWE ist bei EVU-Sperre ebenfalls gesperrt - Hz+BW (Heizung+Brauchwarmwasser): ZWE sitzt hydraulisch im Vorlauf der Wärmepum - mit ZWE bedeutet: pe und wird sowohl bei Lauf der Heizungswärme- ZWE ist bei EVU-Sperre freigegeben (nur Kessel oder... -
Seite 39: Werkseinstellung
SERVICE Brauchw.1 Fühler /Thermostat Brauchw.5 mit/ohne HUP - bei Einstellung mit HUP läuft die Heizungsumwälz- - Fühler bedeutet: pumpe während der Brauchwarmwasserbereitung Die Brauchwarmwasserbereitung wird über einen mit. Fühler im Brauchwarmwasserspeicher eingeleitet und beendet. Brauchw. mit WP max 0-8h - Thermostat bedeutet: Nach Ablauf der hier eingestellten Zeit wird der Die Brauchwarmwasserbereitung wird über ein Ther- zweite Wärmeerzeuger in der Brauchwarm-... - Seite 40 SERVICE Luftabt. Ja/Nein Achtung: Bei bestimmten Geräten ist bereits werksseitig ein Durchflussschalter eingebaut. wird nur bei Luft-Wasser-Geräten angezeigt. In diesem Fall muss diese unter dem Punkt - Mit Luftabt Ja wird die Luftabtauung generell ASD “Durchfl” eingestellt sein. Falscheinstel- oberhalb der eigestellten Temperatur freigegeben. lungen gefährden die Sicherheit des Gerätes.
-
Seite 41: Entlüftungsprogramm
SERVICE Entlüftungsprogramm Service Einstellungen Service Informationen Datenzugang Informationen Einstellungen Kurzprogramme Einstellungen Einstellungen Sprache Temperaturen Sprache Datum/Uhrzeit Prioritäten Datum/Uhrzeit Ausheizprogramm System Einstell. Ausheizprogramm Anlagenkonfi g. System Entlüften Anlagenkonfi g. SERVICE > EINSTELLUNGEN >SYSTEM ENTLÜFTEN SERVICE > SPRACHE Sprache Entlüften: Deutsch ... -
Seite 42: Ausheizprogramm (Estrich)
SERVICE Im Estrichausheiz- Die Temperaturdaten und dazugehörigen Zeiten des Aus- Service programm werden heizprogramms werden von der Steuerung gespeichert, Informationen bedarfsabhängig so dass diese vom autorisierten KD-Partner nach der Aus- Einstellungen alle angeschlosse- heizphase ausgelesen werden können. Sprache nen Wärmeerzeu- Datum/Uhrzeit Ausheizprogramm ger freigegeben:... -
Seite 43: Diagnose
DIAGNOSE Fehlerdiagnose / Fehlermeldung Anzeige Abk. Beschreibung Abhilfe Niederdruckst. Niederdruckpressostat im Kältekreis hat ein mal (SW/ WP auf Leckage, Schaltpunkt Pressostat, WW) oder mehrmals angesprochen(LW) Abtauung und TA-min überprüfen >Bitte KD anrufen Niederdrucksp. Niederdruck im Kältekreis hat angesprochen, siehe Nr. 701 Wärmepumpe wird einige Zeit gesperrt (nur LW) >Reset. - Seite 44 DIAGNOSE Fehlerdiagnose / Fehlermeldung Anzeige Abk. Beschreibung Abhilfe Fühler WQ-Aus S-TWA Bruch oder Kurzschluss des Wärmequellenfühlers Überprüfung Fühler, Stecker (Austritt). u.Verbindungsleitung. >Bitte KD anrufen Drehfeldfehler S-VÜW Verdichter hat nach dem Einschalten keine Leistung Überprüfen Drehfeld, überprüfen Verdichter >Bitte INST anrufen Leistung Ausheiz.
-
Seite 45: Anhang
ANHANG Technische Daten Kennlinie Temperaturfühler Montage: Nur in frostfreien, trockenen und witterungsgeschützten T/°C R/kΩ Räumen. Umgebungstemperatur 1 °C - 40 °C 230V AC , 18 VA , 0,1 A 16,538 Ausgänge: 12,838 - Relaiskontakte 8 A /230 V, funkentstört - Sicherung 6,3 A (für alle Relaisausgänge) 10,051 d. -
Seite 46: Grund - Einstellwerte
ANHANG Grund Einstellwerte Anzeige Werkseinstellung Einstellung Wertebereich Zugang Inbetriebnahme Rückl-Begrenz 45°C 35-70 KD () Hysterese HR 2,0K 0,5 bis 3 KD () Rückl Erh max 1 bis 10 KD () Freig 2.VD 5°C -20 bis 20 KD () Freig ZWE -2°C -20 bis 20 KD () -
Seite 47: Übersicht / Erklärung Der Abkürzungen
ANHANG Übersicht / Erklärung der Abkürzungen Abk. Erklärung Abk. Erklärung Rückl-Be- Rücklauf Begrenzung Anlagenstörung grenz Abtau, Soledruck, Durchfluss Rü-Soll Rücklauf Solltemperatur Bstd WP Betriebsstunden Wärmepumpe Sperre BW Sperre Brauchwarmwasser Bstd ZWE1 Betriebsstunden zweiter Wärmeerzeuger1 SSP-Zeit Schaltspielsperre Bstd ZWE2 Betriebsstunden zweiter Wärmeerzeuger2 T-Aussen max maximale Aussentemperatur BStd.VD1 Betriebsstunden Verdichter 1... -
Seite 48: Das Vertriebsteam Novelan Berät Sie Gern
Fax: +41 (0) 1 / 8 47 49 20 E-Mail: waermetechnik@novelan.ch Internet: www.novelan.ch Clever heizen mit Wärmepumpen von Siemens Mit Siemens Wärmepumpen tragen Sie wesent lich zur Umweltentlastung bei. Gleichzeitig reduzieren Sie Ihre Energiekosten erheblich, denn bis zu 75 Prozent der Heizenergie spendiert die Sonne.
