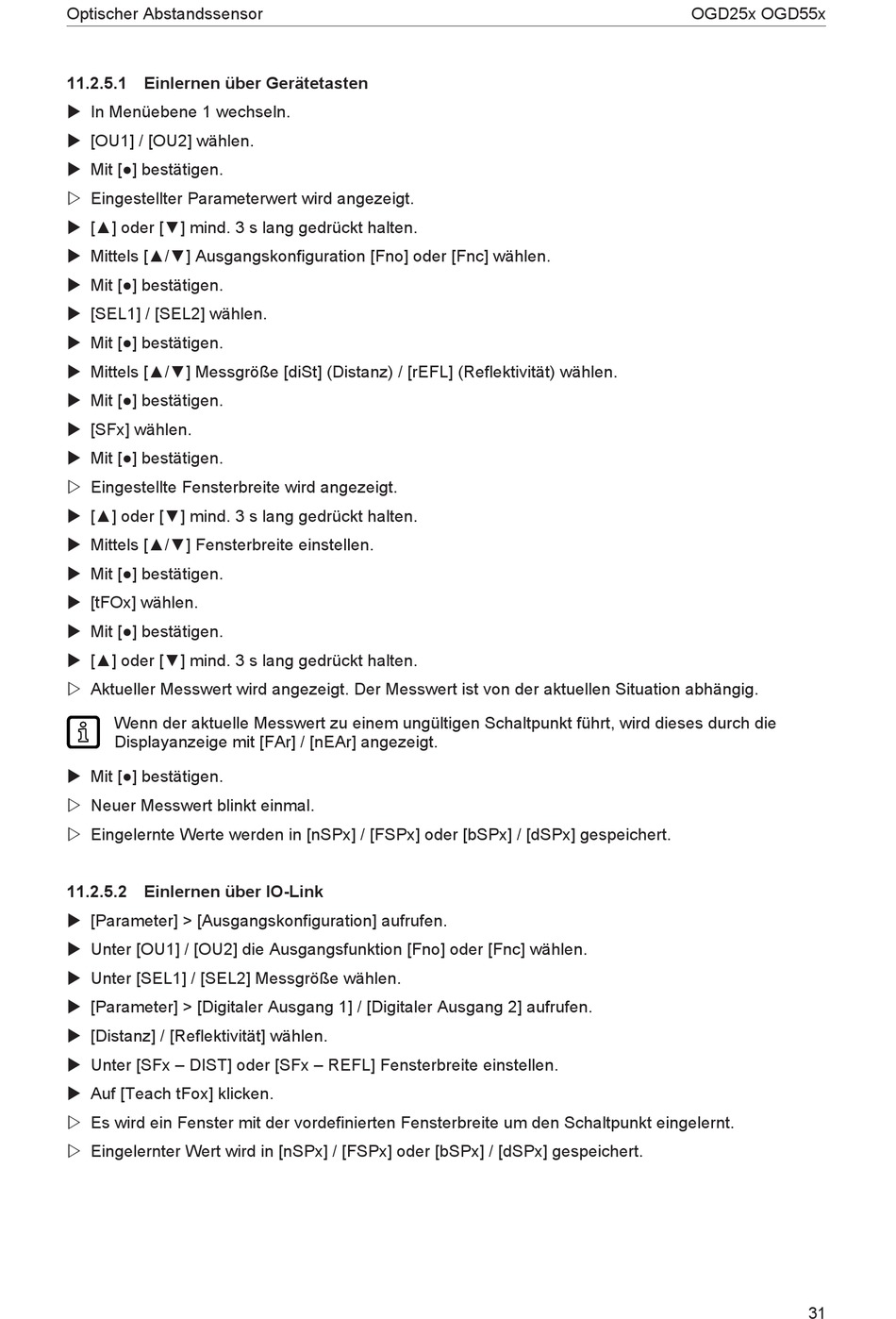

Optischer Abstandssensor
11.2.5.1 Einlernen über Gerätetasten
u In Menüebene 1 wechseln.
u [OU1] / [OU2] wählen.
u Mit [●] bestätigen.
w Eingestellter Parameterwert wird angezeigt.
u [▲] oder [▼] mind. 3 s lang gedrückt halten.
u Mittels [▲/▼] Ausgangskonfiguration [Fno] oder [Fnc] wählen.
u Mit [●] bestätigen.
u [SEL1] / [SEL2] wählen.
u Mit [●] bestätigen.
u Mittels [▲/▼] Messgröße [diSt] (Distanz) / [rEFL] (Reflektivität) wählen.
u Mit [●] bestätigen.
u [SFx] wählen.
u Mit [●] bestätigen.
w Eingestellte Fensterbreite wird angezeigt.
u [▲] oder [▼] mind. 3 s lang gedrückt halten.
u Mittels [▲/▼] Fensterbreite einstellen.
u Mit [●] bestätigen.
u [tFOx] wählen.
u Mit [●] bestätigen.
u [▲] oder [▼] mind. 3 s lang gedrückt halten.
w Aktueller Messwert wird angezeigt. Der Messwert ist von der aktuellen Situation abhängig.
Wenn der aktuelle Messwert zu einem ungültigen Schaltpunkt führt, wird dieses durch die
Displayanzeige mit [FAr] / [nEAr] angezeigt.
u Mit [●] bestätigen.
w Neuer Messwert blinkt einmal.
w Eingelernte Werte werden in [nSPx] / [FSPx] oder [bSPx] / [dSPx] gespeichert.
11.2.5.2 Einlernen über IO-Link
u [Parameter] > [Ausgangskonfiguration] aufrufen.
u Unter [OU1] / [OU2] die Ausgangsfunktion [Fno] oder [Fnc] wählen.
u Unter [SEL1] / [SEL2] Messgröße wählen.
u [Parameter] > [Digitaler Ausgang 1] / [Digitaler Ausgang 2] aufrufen.
u [Distanz] / [Reflektivität] wählen.
u Unter [SFx – DIST] oder [SFx – REFL] Fensterbreite einstellen.
u Auf [Teach tFox] klicken.
w Es wird ein Fenster mit der vordefinierten Fensterbreite um den Schaltpunkt eingelernt.
w Eingelernter Wert wird in [nSPx] / [FSPx] oder [bSPx] / [dSPx] gespeichert.
OGD25x OGD55x
31
