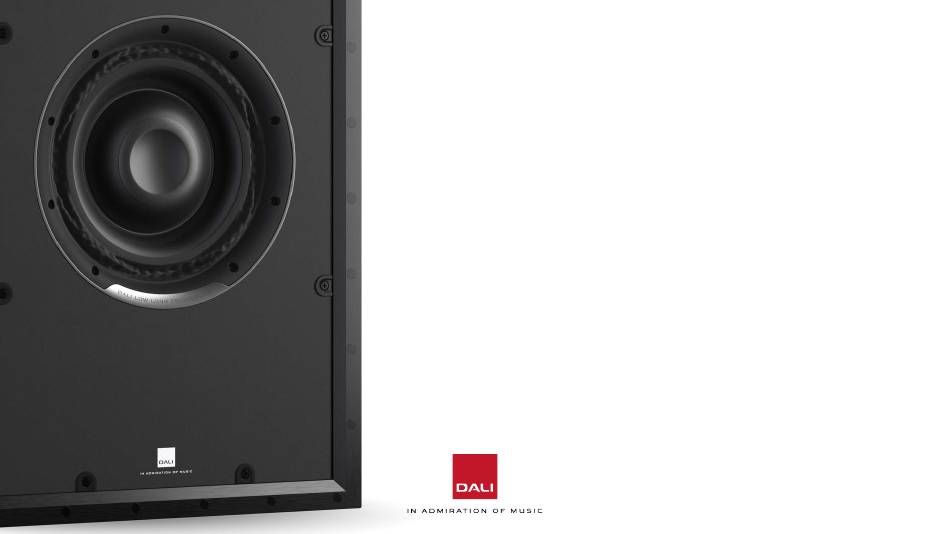

DALI PHANTOM
IW SUB S-100
INSTALLATIONSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dali PHANTOM IW SUB S-100

Inhaltszusammenfassung für Dali PHANTOM IW SUB S-100

  • Seite 1 DALI PHANTOM IW SUB S-100 INSTALLATIONSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsvorkehrungen Auspacken Positionierung und Einrichtung Positionierung Einbau in die Wand 4.2.1 Kabel 4.2.2 Wandöffnung 4.2.3 Einbau in die Wand 4.2.4 Aufputzmontage 4.2.5 Unmontierte Installation Reinigung Entsorgung Technische Daten...
  • Seite 3 SUB S-100 und der Verstärker AMP-2500 DSP sind wenden. aufeinander abgestimmt und erzielen in dieser Kombination die bestmögliche Leistung. Der DALI PHANTOM IW SUB S-100 wurde für die Verwendung mit dem passenden Verstärker DALI PHANTOM CI AMP-2500 DSP konzipiert. Umfassende Informationen zum Vornehmen der Verbindungen zwischen Verstärker und Subwoofer und zur Konfiguration finden...

  • Seite 4: Sicherheitsvorkehrungen

    • Stellen Sie sicher, dass sich am Montage-/Aufstellungsort des IW • Sie können den SUB S-100 aufputz mit dem Aufputz-Montagerahmen DALI SUB S-100 keine haustechnischen Anlagen oder Leitungen – wie zum PHANTOM S-80 On-Wall Frame (OW FRAME S-80) montieren. Beispiel Elektro- oder Datenkabel, Gasleitungen, Wasserleitungen oder Lüftungskanäle –...

  • Seite 5: Auspacken

    Auspacken, ob alle in Abbildung 1 aufgeführten und werden soll, stellen Sie bitte sicher, dass es verantwortungsvoll dargestellten Komponenten vorhanden sind. entsorgt und nach Möglichkeit recycelt wird. ABBILDUNG 1: INHALT 1 × DALI PHANTOM 1 × Lautsprecherabdeckung 1 × Ausschnittschablone 4 ×...

  • Seite 6: Positionierung Und Einrichtung

    Ihrem System einen oder mehrere SUB S-100 Subwoofer betreiben. Obwohl der SUB S-100 in erster Linie für die Unterputzmontage vorgesehen ist, kann er mit Hilfe des passenden DALI PHANTOM S Aufputzrahmens auch auf der Wand installiert werden. Er kann auch unmontiert – auf der Rückseite liegend – verwendet werden.

  • Seite 7: Positionierung

    4.1 Positionierung Naturgemäß ist die Positionierung eines • Wenn Sie einen einzelnen SUB S-100 installieren • Wenn Sie zwei SUB S-100 Subwoofer installieren Subwoofers weniger kritisch als die Aufstellung von wollen, sollte dieser am besten möglichst nahe am wollen, sollten diese möglichst nahe am Boden des Stereolautsprechern.
  • Seite 8 • Wenn es nicht praktikabel ist, den oder die SUB S-100 Subwoofer in derselben • Wenn der oder die SUB S-100 Subwoofer mit Aufputzrahmen an der Wand Wand wie die Frontlautsprecher für den linken und rechten Kanal zu installieren, oder unmontiert (auf der Rückseite liegend) betrieben werden sollen, gelten können Sie den oder die Subwoofer auch in oder an den Seitenwänden des Raums für die Positionierung grundsätzlich die gleichen Regeln wie für die Einbau-/ in der Nähe der vorderen Ecken platzieren.

  • Seite 9: Einbau In Die Wand

    Das Ersetzen von Kabeln nach der Installation ist in der Regel kompliziert oder gar unmöglich. Sie sollten sich daher von vorneherein für hochwertige Kabel entscheiden. Ihr autorisierter DALI-Fachhändler kann Sie bei der Auswahl der Kabel beraten. Beim Anschließen von Kabeln an den Subwoofer und den Verstärker ist es wichtig, dass die Polarität durchgängig korrekt ist.

  • Seite 10: Wandöffnung

    4.2.2 Wandöffnung ABBILDUNG 5: SUBWOOFER-EINBAUMASSE Der Subwoofer SUB S-100 kann in Wänden mit Ständerwerk (Trockenbauweise) und an Wänden aus Gipskartonplatten mit einer nutzbaren Tiefe von mindestens 102 mm (4,02 Zoll) montiert werden. Damit Sie die im Subwoofer SUB S-100 Max. 50 mm / 2 Zoll 370 mm Min.

  • Seite 11: Einbau In Die Wand

    30 mm mit einer Dicke von 3 mm Dicke (entspricht 3 Zoll × 1,2 Zoll × 0,125 Zoll). Oder … Säge oder Messer • Sie können den SUB S-100 aufputz mit einem Montagerahmen DALI PHANTOM OW S-80 montieren. Handkreuzschlitzschraubendreher (oder Bohrmaschine mit Drehmomentbegrenzung und Kreuzschlitzaufsatz) Wenn ein IW SUB S-100 Subwoofer deinstalliert werden soll, lösen...
  • Seite 12 ABBILDUNG 6: HERSTELLEN EINER ÖFFNUNG FÜR DIE UNTERPUTZ-MONTAGE DES SUBWOOFERS Wenn Sie die Ausschnittschablone an die Wand geklebt haben, verwenden Sie einen 370 mm Bleistift, um eine Schnittlinie zu markieren. 14,6 Zoll Entfernen Sie die Schablone wieder und bohren Sie Löcher an den vier Ecken der Schnittlinie, die zum Einsetzen einer Säge oder eines Messers geeignet sind.
  • Seite 13 ABBILDUNG 7: ANSCHLÜSSE AM SUBWOOFER (UNTERPUTZ-MONTAGE) Bringen Sie den SUB S-100 in die Nähe der Wandöffnung und schließen Sie das Kabel aus dem Hohlraum an den Subwoofer-Anschlüssen an, so Verbinden Sie die Kabel vom Platzieren des Subwoofers wie es in Abbildung 7 dargestellt wird. Verstärker mit dem Subwoofer.
  • Seite 14 ABBILDUNG 8: UNTERPUTZ-INSTALLATION DES SUBWOOFERS Wenn Sie die Klemmschrauben der Montagehalterungen Verwenden Sie einen Kreuzschlitzschrau- Setzen Sie die anziehen, werden diese zunächst nach außen geschwenkt bendreher oder einen Bohrer, um die Klemm- Lautsprecherabdeckung auf. und dann gegen die Innenfläche der Gipskartonplatte schrauben der acht Montagehalterungen gezogen.

  • Seite 15: Aufputzmontage

    Sie den Subwoofer SUB S-100 in diesem Rahmen. Abbildung 9 zeigt die Subwoofer-Installation mit dem Montagerahmen DALI PHANTOM OW S-80. Nachdem Sie den Montagerahmen DALI PHANTOM OW S-80 an der Wand befestigt haben, ist das Installationsverfahren für den SUB S-100 praktisch dasselbe wie das für den Wandeinbau, der in Abschnitt 4.2.3 dieser Anleitung...
  • Seite 16 ABBILDUNG 9: AUFPUTZMONTAGE Montieren Sie den Montagerahmen DALI Befestigen Sie den Rahmen mit Führen Sie das Kabel vom Verstärker Verbinden Sie die Kabel vom PHANTOM OW S-80 im Quer- oder hierfür geeigneten Beschlägen durch die Führungen des Rahmens. Verstärker mit dem Subwoofer.

  • Seite 17: Unmontierte Installation

    PHANTOM OW S-80 auch als externes Gehäuse für den Subwoofer verwendet werden, sodass ein Betrieb ohne vorherige Installation möglich ist. Die Baugruppe aus SUB S-100 und Montagerahmen DALI PHANTOM OW S-80 sollte – wenn sie unmontiert verwendet werden soll – auf die Rückseite gelegt werden. Zum Lieferumfang des SUB S-100 gehören vier selbstklebende Filzpads.
  • Seite 18 DIAGRAMM 10: UNMONTIERTE INSTALLATION (ZUR PLATZIERUNG AUF DEM BODEN) Platzieren Sie die vier Gummifüße auf der Führen Sie das Kabel vom Verstärker Verbinden Sie die Kabel vom Rückseite des Montagerahmens DALI durch die Führungen des Rahmens. Verstärker mit dem Subwoofer. PHANTOM OW S-80.

  • Seite 19: Reinigung

    5.0 Reinigung 6.0 Entsorgung Wenn der IW SUB S-100 gereinigt werden muss, Dieses Produkt enthält elektrische und elektronische Materialien und verwenden Sie hierfür nur ein trockenes Tuch, mit Komponenten. Wenn diese Materialien nicht ordnungsgemäß entsorgt werden, dem Sie die Oberflächen abstauben. Verwenden können sie nachteilige Auswirkungen auf die Umwelt und die menschliche Sie keine Reinigungsflüssigkeiten.

  • Seite 20: Technische Daten

    Schwarz Zubehör Ausschnittschablone Lautsprecherabdeckung Gummipuffer Separat erhältliches Zubehör Montagerahmen DALI PHANTOM OW S-80 DALI CONNECT SC F222C (Lautsprecherkabel) DALI CONNECT SC F215C (Lautsprecherkabel) * Alle technischen Werte des SUB S-100 wurden an einem Verstärker des Typs PHANTOM CI AMP-2500 DSP gemessen.
