3 Montage des Pelletsentstaubers
4
Je nach Beschaffenheit des Untergrundes ist das im Lieferumfang enthaltene
Befestigungsmaterial durch entsprechende Komponenten zu ersetzen!
Ø 10 mm

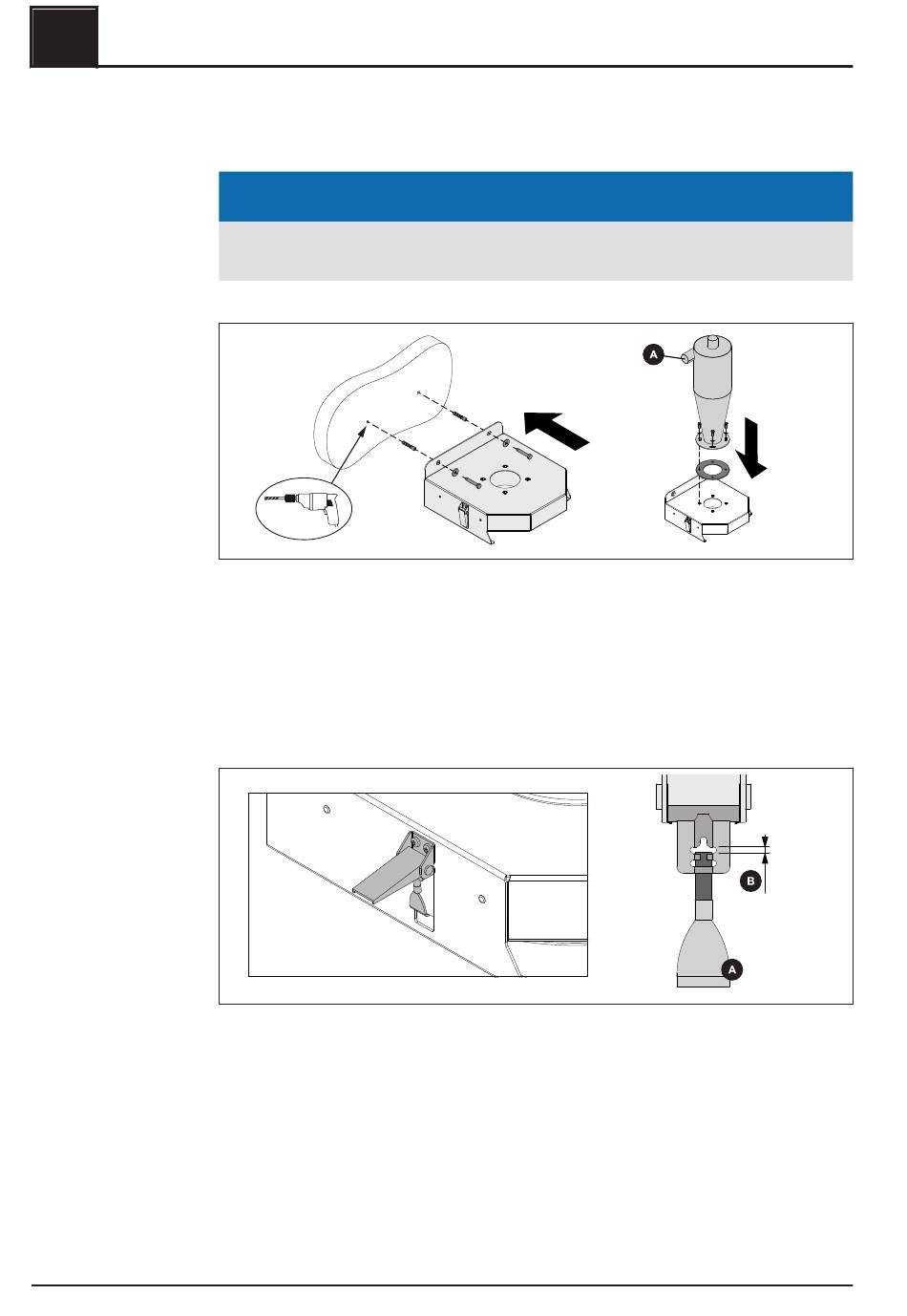

❒ Zwei Befestigungslöcher mit Ø 10 mm bohren
TIPP: Löcher der Wandkonsole als Bohrschablone verwenden
WICHTIG: Bei der Montagehöhe darauf achten, dass unterhalb des Sammelbehälters
ausreichend Platz zur Demontage vorhanden ist!
❒ Wandkonsole mit zwei Dübeln und Gestellschrauben an der Wand fixieren
❒ Abscheidezyklon und Gummidichtung an der Wandkonsole fixieren
➥ Auf gewünschte Position des Lufteinlasses (A) achten!
❒ Haken (A) der Spannverschlüsse so einstellen, dass sich das Gewindeende im
dargestellten Bereich (B) befindet – siehe Grafik
➥ Darauf achten, dass beide Spannverschlüsse gleichermaßen eingestellt sind!
HINWEIS: Falsche Einstellung der Spannverschlüsse kann zum Austritt von
Pelletsstaub führen!
