Tabelle 37. Kabelführung, allgemeine Laufwerkkabel (unterer Einbaurahmen) (Forts.)
Kabel
Stromversorgung des
3
Laufwerks
Signalkabel des
4
Laufwerks
SAS-Laufwerkkabel (unterer Einbaurahmen)
Allgemeine Laufwerkkabel werden nur für SAS-Laufwerke verwendet.

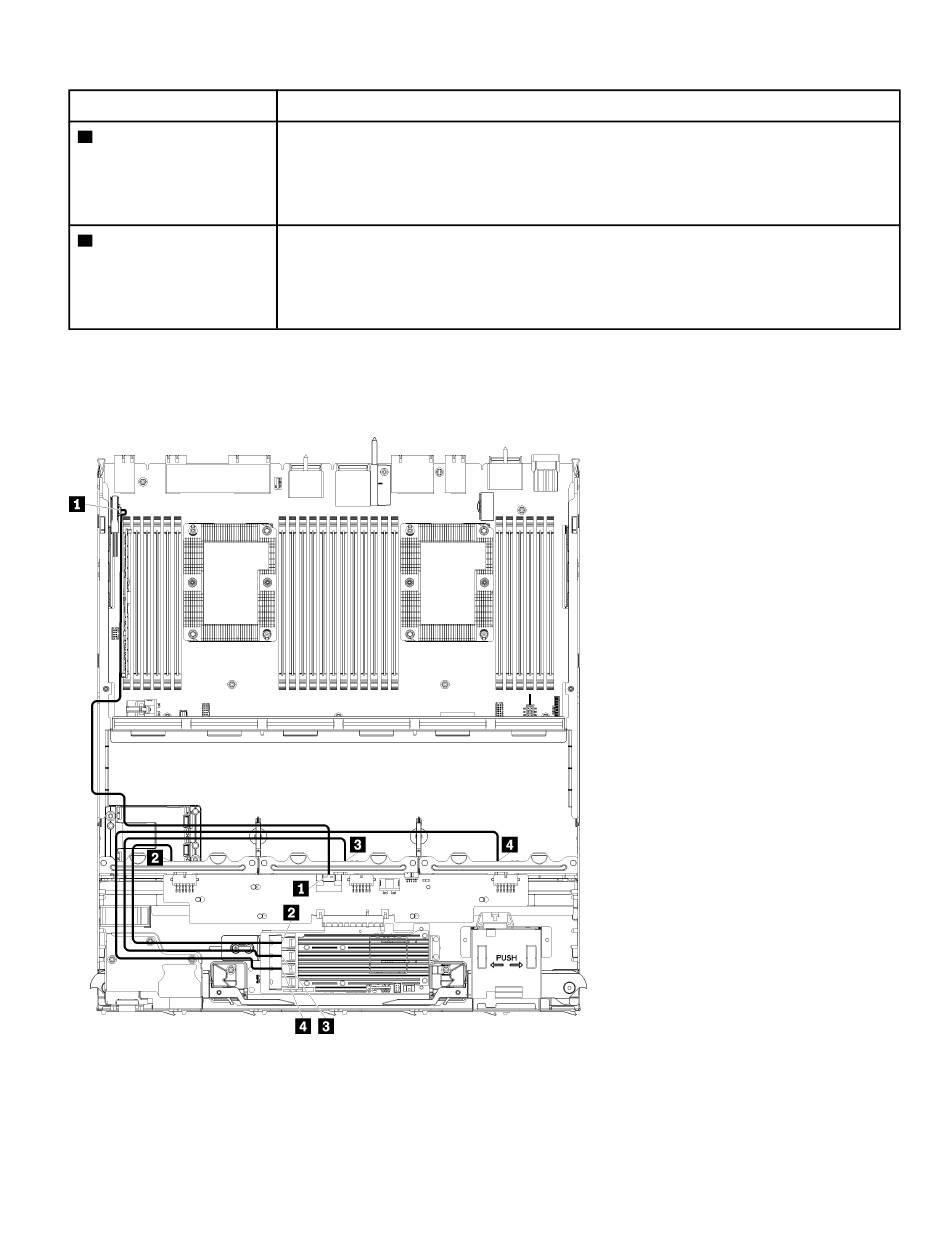

Abbildung 14. Kabelführung, SAS-Laufwerkkabel (unterer Einbaurahmen)
Führung
• Von: Untere Systemplatine im unteren Einbaurahmen, „Netzteil"-Anschluss (siehe
„Anschlüsse auf der Systemplatine" auf Seite 315)
• An: Speicher-Interposer, „Netzteil"-Anschluss (siehe „Anschlüsse auf dem Speicher-
Interposer" auf Seite 322)
• Von: Untere Systemplatine im unteren Einbaurahmen, „Signal"-Anschluss (siehe
„Anschlüsse auf der Systemplatine" auf Seite 315)
• An: Speicher-Interposer, „SIDEBAND"-Anschluss (siehe „Anschlüsse auf dem
Speicher-Interposer" auf Seite 322)
.
