Lenovo ThinkSystem SR950 V3 Anleitung Für Die Systemkonfiguration

Lenovo ThinkSystem SR950 V3 Anleitung Für Die Systemkonfiguration

Vorschau ausblenden Andere Handbücher für ThinkSystem SR950 V3:

Werbung

Quicklinks

Diese Anleitung herunterladen
ThinkSystem SR950 V3
Systemkonfigurationshandbuch
Maschinentypen: 7DC4, 7DC5 und 7DC6

Werbung

loading

Verwandte Anleitungen für Lenovo ThinkSystem SR950 V3

Inhaltszusammenfassung für Lenovo ThinkSystem SR950 V3

  • Seite 1 ThinkSystem SR950 V3 Systemkonfigurationshandbuch Maschinentypen: 7DC4, 7DC5 und 7DC6...
  • Seite 2 Vor Verwendung dieser Informationen und des darin beschriebenen Produkts lesen Sie die Sicherheitsinformationen und -hinweise, die auf der folgenden Website verfügbar sind: https://pubs.lenovo.com/safety_documentation/ Außerdem müssen Sie sicherstellen, dass Sie mit den Geschäftsbedingungen der Lenovo Warranty für Ihren Server vertraut sind, die Sie hier finden: http://datacentersupport.lenovo.com/warrantylookup Erste Ausgabe (Oktober 2023) ©...
  • Seite 3 ....3 Inhalt des Serverpakets ... . Server identifizieren und auf Lenovo XClarity Sicherheitsempfehlungen ... . 3 Controller zugreifen .
  • Seite 4 ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 5 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2023...
  • Seite 6 Dieses Gerät muss von qualifizierten Kundendiensttechnikern installiert und gewartet werden (gemäß NEC, IEC 62368-1 und IEC 60950-1, den Sicherheitsstandards für elektronische Ausrüstung im Bereich Audio-, Video-, Informations- und Kommunikationstechnologie). Lenovo setzt voraus, dass Sie für die Wartung der Hardware qualifiziert und im Umgang mit Produkten mit gefährlichen Stromstärken geschult sind.
  • Seite 7 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
  • Seite 8 ThinkSystem SR950 V3 Systemkonfigurationshandbuch...

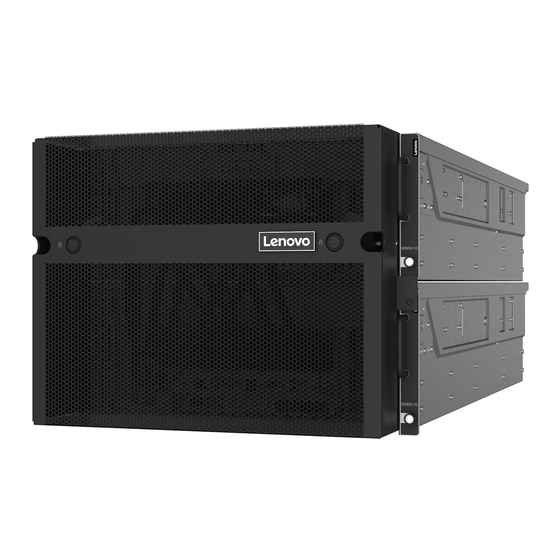

  • Seite 9 Kapitel 1. Einführung Der ThinkSystem SR950 V3-Server (Typen 7DC4, 7DC5 und 7DC6) ist ein Hochleistungs-8U-Rack-Server, der bis zu acht Intel Xeon-Prozessoren unterstützt. Dieser Enterprise-Class-Server wurde für Kunden konzipiert, die acht Prozessoren, viel Speicherplatz und zahlreiche E/A-Verbindungen benötigen. Abbildung 1. ThinkSystem SR950 V3 Produktmerkmale Bei der Entwicklung Ihres Servers standen die Kriterien Leistung, Benutzerfreundlichkeit, Zuverlässigkeit und...
  • Seite 10 Auf dem Systemserviceetikett, das an der Abdeckung des Servers angebracht ist, befindet sich ein QR- Code. Diesen können Sie mit dem QR-Code-Lesegerät und -Scanner einer mobilen Einheit scannen, um schnellen Zugriff auf die Website mit Lenovo Serviceinformationen zu erhalten. Die Website mit den Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für die Serverunterstützung zur Verfügung.
  • Seite 11 Tech-Tipps Die Lenovo Supportswebsite wird fortlaufend mit den neuesten Tipps und Verfahren aktualisiert, mit deren Hilfe Sie Fehler beheben können, die möglicherweise bei Ihrem Server auftreten. Diese Tech-Tipps (auch als Retain-Tipps oder Service-Bulletins bezeichnet) stellen Vorgehensweisen zur Umgehung von Fehlern oder Lösung von Problemen im Betrieb Ihres Servers zur Verfügung.
  • Seite 12 • Für LGA 4677 Sockel entwickelt • Auf bis zu 50 Kerne skalierbar • Unterstützt 4 UPI-Verbindungen pro Prozessor mit unterstützten Geschwindigkeiten von 12,8 GT/s, 14,4 GT/s und 16 GT/s Eine Liste der unterstützten Prozessoren finden Sie unter: https://serverproven.lenovo.com ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 13 • Min. Hauptspeicher: 256 GB • Max. Hauptspeicher: 32 TB Eine Liste der unterstützten Speichermodule finden Sie unter https://serverproven.lenovo.com Interne Laufwerke Der Server unterstützt bis zu zwei interne NVMe-M.2-Laufwerke mit 960 GB und Abmessungen von 110 mm (22110). Eine Liste der unterstützten M.2-Laufwerke finden Sie unter https://serverproven.lenovo.com...
  • Seite 14 • Lenovo XClarity Controller (XCC) mit Funktionen zur Serviceprozessorsteuerung und Überwachung, Videocontroller und Funktionen zur Remotenutzung von Tastatur, Bildschirm, Maus und Festplattenlaufwerken. – Der Server unterstützt Lenovo XClarity Controller 2 (XCC2). Weitere Informationen zu Lenovo XClarity Controller 2 (XCC2) finden Sie unter https://pubs.lenovo.com/lxcc-overview/...
  • Seite 15 • Red Hat Enterprise Linux • SUSE Linux Enterprise Server Verweise: • Vollständige Liste der verfügbaren Betriebssysteme: https://lenovopress.lenovo.com/osig • Anweisungen zur BS-Implementierung finden Sie unter „Betriebssystem implementieren“ auf Seite Mechanische Daten Zusammenfassung der mechanischen Daten des Servers. Je nach Modell treffen einige Angaben möglicherweise nicht zu.
  • Seite 16 Raum, Geräuschpegel anderer Geräte, Raumumgebungstemperatur und Abstand zwischen Mitarbeitern und den Geräten. Die Einhaltung dieser behördlichen Bestimmungen hängt von einer Vielzahl weiterer Faktoren ab, beispielsweise der Dauer der Lärmbelastung und dem Tragen von Hörschutz. Lenovo empfiehlt, von einem Experten prüfen lassen, ob die geltenden Verordnungen bei Ihnen eingehalten werden.
  • Seite 17 Umgebung ThinkSystem SR950 V3 entspricht mit den meisten Konfigurationen den technischen Daten von ASHRAE-Klasse A2 und entspricht je nach Hardwarekonfiguration auch den technischen Daten der ASHRAE-Klassen A3 und A4. Die Systemleistung wird möglicherweise beeinflusst, wenn die Betriebstemperatur außerhalb der ASHRAE A2- Spezifikationen liegt.
  • Seite 18 Überprüfung des Klebebandes in einem Scanner-Elektronenmikroskop keine Zink-Whisker festgestellt, gilt das Rechenzentrum als frei von Zink-Whiskern. Verwaltungsoptionen Mithilfe des in diesem Abschnitt beschriebenen XClarity-Portfolios und der anderen Optionen zur Systemverwaltung können Sie Server bequemer und effizienter verwalten. ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 19 • Webschnittstelle • Mobile Anwendung • Redfish API Verwendung und Downloads https://pubs.lenovo.com/lxcc-overview/ Anwendung, die XCC-Ereignisse dem lokalen BS-Systemprotokoll meldet. Schnittstelle • CLI-Anwendung Lenovo XCC Logger Utility Verwendung und Downloads • https://pubs.lenovo.com/lxcc-logger-linux/ • https://pubs.lenovo.com/lxcc-logger-windows/ Zentrale Schnittstelle für Verwaltung mehrerer Server. Schnittstelle •...
  • Seite 20 Server finden Sie unter https://pubs.lenovo.com/lxpm-overview/ Eine Reihe von Anwendungen, die die Verwaltungs- und Überwachungsfunktionen der physischen Lenovo Server in die Software integrieren, die in einer bestimmten Implementierungsinfrastruktur verwendet wird, wie VMware vCenter, Microsoft Admin Center oder Microsoft System Center, während zusätzliche Workload- Mehrfachverfügbarkeit unterstützt wird.
  • Seite 21 Lenovo Capacity Planner √ Anmerkungen: 1. Die meisten Optionen können über die Lenovo-Tools aktualisiert werden. Einige Optionen, wie die GPU- Firmware oder die Omni-Path-Firmware, erfordern die Verwendung von Anbietertools. 2. Die Server-UEFI-Einstellungen für ROMs für Zusatzeinrichtungen müssen auf Automatisch oder UEFI festgelegt werden, damit die Firmware mit Lenovo XClarity Administrator, Lenovo XClarity Essentials oder Lenovo XClarity Controller aktualisiert werden kann.
  • Seite 22 ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 23 • Das primäre Gehäuse wird unten im Beispiel dargestellt. Das sekundäre Gehäuse ist ähnlich. Abbildung 2. Vorderansicht des primären Gehäuses Tabelle 2. Ansicht der Komponenten an der Vorderseite Laufwerkpositionen 8–11 Netzschalter/Betriebsanzeige (grün) PCIe-Steckplatz S1 USB 2.0-Anschluss mit Lenovo XClarity Controller- Verwaltung PCIe-Steckplatz S2 VGA-Anschluss Seitenbandkarte (sekundäres Gehäuse) Serieller Anschluss (optional) UPI-Modul (sekundäres Gehäuse)
  • Seite 24 Möglicherweise müssen Sie einen Stift oder eine auseinandergebogene Büroklammer verwenden, um den Knopf zu drücken. Sie können ihn auch nutzen, um einen Hauptspeicherauszug bei einem Systemabsturz zu erzwingen. Verwenden Sie diesen Schalter nur, wenn Sie vom Lenovo Support entsprechend angewiesen wurden.
  • Seite 25 Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.
  • Seite 26 Die Verbindung zum Lenovo XClarity Controller wird hauptsächlich mit einem mobilen Gerät genutzt, auf dem die mobile App Lenovo XClarity Controller ausgeführt wird. Wenn ein mobiles Gerät an diesen USB- Anschluss angeschlossen ist, wird eine Ethernet-over-USB-Verbindung zwischen der mobilen App, die auf dem Gerät ausgeführt wird, und Lenovo XClarity Controller hergestellt.
  • Seite 27 „Anzeigen für XCC-Systemmanagement-Anschluss“ auf Seite 41 Anschluss für externes Diagnosegerät (optional) Dieser Anschluss dient zum Verbinden eines externen Diagnosegeräts. Weitere Informationen finden Sie unter „Externes Diagnosegerät“ im ThinkSystem SR950 V3 Benutzerhandbuch oder ThinkSystem SR950 V3 Hardware-Wartungshandbuch. Rückansicht An der Rückseite des Servers kann auf eine Reihe von Komponenten zugegriffen werden, darunter Netzteile, PCIe-Adapter, ein serieller Anschluss und ein Ethernet-Anschluss.
  • Seite 28 Netzteilpositionen Installieren Sie die Netzteileinheiten in diesen Positionen und verbinden Sie sie über Netzkabel. Siehe „Hot- Swap-Netzteileinheit installieren“ im ThinkSystem SR950 V3 Benutzerhandbuch oder ThinkSystem SR950 V3 Hardware-Wartungshandbuch. Anmerkung: Stellen Sie sicher, dass die Netzkabel ordnungsgemäß angeschlossen sind. Informationen zu Netzteilen, die von diesem System unterstützt werden, finden Sie unter...
  • Seite 29 Die linke Abbildung unten zeigt die Ansicht von oben, bei der die obere Abdeckung und die obere Luftführung der Prozessorplatine (CPU BD) entfernt wurden. Die rechte Abbildung unten zeigt die Ansicht von oben, bei der die obere Abdeckung, die obere Prozessorplatine (CPU BD), die System-E/A-Platine und Interposer-Baugruppe sowie die untere Luftführung der Prozessorplatine (MB) entfernt wurden.
  • Seite 30 PE3AB_R-Anschluss PE3CD_L-Anschluss UPI3_R-Anschluss PE3AB_L-Anschluss UPI1_R-Anschluss UPI3_L-Anschluss UPI0_R-Anschluss PWR1-Anschluss Interner Seitenbandanschluss PWR2-Anschluss UPI1_L-Anschluss PE4AB_R-Anschluss UPI0_L-Anschluss PE4CD_R-Anschluss Schalter an der oberen Prozessorplatine (CPU BD) Die folgende Abbildung zeigt die Position der Schalter an der oberen Prozessorplatine (CPU BD). ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 31 Sie dann die Verbindungen zu allen Netzkabeln und externen Kabeln. Prüfen Sie die folgenden Informationen: • https://pubs.lenovo.com/safety_documentation/ • „Installationsrichtlinien“, „Umgang mit aufladungsempfindlichen Einheiten“ und „Server ausschalten“ im Benutzerhandbuch oder Hardware-Wartungshandbuch 2. Alle Schalter auf der oberen Prozessorplatine (CPU BD), die in den Abbildungen in diesem Dokument nicht dargestellt werden, sind reserviert.
  • Seite 32 1–2 (Standard) Reserviert Reserviert Anschlüsse auf der System-E/A-Platine und der Interposer-Baugruppe In den folgenden Abbildungen sind die internen Anschlüsse auf der System-E/A-Platine und der Interposer- Baugruppe dargestellt. Abbildung 9. Anschlüsse auf der System-E/A-Platine und der Interposer-Baugruppe ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 33 Sie dann die Verbindungen zu allen Netzkabeln und externen Kabeln. Prüfen Sie die folgenden Informationen: • https://pubs.lenovo.com/safety_documentation/ • „Installationsrichtlinien“, „Umgang mit aufladungsempfindlichen Einheiten“ und „Server ausschalten“ im Benutzerhandbuch oder Hardware-Wartungshandbuch 2. Alle Schalter- oder Brückenblöcke auf der System-E/A-Platine und der Interposer-Baugruppe, die in den Abbildungen in diesem Dokument nicht dargestellt werden, sind reserviert.
  • Seite 34 Reserviert Reserviert SW-3 Reserviert Reserviert SW-4 Reserviert Reserviert Anschlüsse auf der unteren Prozessorplatine (MB) In den folgenden Abbildungen sind die internen Anschlüsse auf der unteren Prozessorplatine (MB) dargestellt. Abbildung 11. Anschlüsse auf der unteren Prozessorplatine (MB) ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 35 Sie dann die Verbindungen zu allen Netzkabeln und externen Kabeln. Prüfen Sie die folgenden Informationen: • https://pubs.lenovo.com/safety_documentation/ • „Installationsrichtlinien“, „Umgang mit aufladungsempfindlichen Einheiten“ und „Server ausschalten“ im Benutzerhandbuch oder Hardware-Wartungshandbuch 2. Alle Schalter- oder Brückenblöcke auf der unteren Prozessorplatine (MB), die in den Abbildungen in diesem Dokument nicht dargestellt werden, sind reserviert.
  • Seite 36 (MB) dargestellt. Tabelle 11. Beschreibung des J201-Schalterblocks auf der unteren Prozessorplatine (MB) Position Name der Brücke Position Funktion J201A Reserviert 1–2 (Standard) Reserviert Reserviert J201B Reserviert 1–2 (Standard) Reserviert Reserviert Reserviert Reserviert J201C 1–2 (Standard) Reserviert ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 37 Tabelle 11. Beschreibung des J201-Schalterblocks auf der unteren Prozessorplatine (MB) (Forts.) Position Name der Brücke Position Funktion J201D Reserviert 1–2 (Standard) Reserviert Reserviert J201E CMOS löschen 1–2 (Standard) Setzt den Taktgeber zurück. Erfordert lediglich ein kurzzeitiges Umschalten. Dieser Schalter darf nicht in der Position „Ein“...
  • Seite 38 Tabelle 15. Beschreibung des J191-Schalterblocks auf der unteren Prozessorplatine (MB) Position Name der Brücke Position Funktion J191A Reserviert 1–2 (Standard) Reserviert Reserviert J191B Reserviert Reserviert 2–3 (Standard) Reserviert Reserviert Reserviert J191C 1–2 (Standard) Reserviert J191D Reserviert Reserviert ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 39 Tabelle 15. Beschreibung des J191-Schalterblocks auf der unteren Prozessorplatine (MB) (Forts.) Position Name der Brücke Position Funktion 2–3 (Standard) Reserviert J191E Reserviert Reserviert 1–2 (Standard) Reserviert J191F Reserviert Reserviert 1–2 (Standard) Reserviert Systemanzeigen und Diagnoseanzeige Im folgenden Abschnitt erhalten Sie Informationen zu den verfügbaren Systemanzeigen und der Diagnoseanzeige.
  • Seite 40 (ungefähr einmal pro Der Server ist ausgeschaltet und ist bereit zum Einschalten (Standby-Modus). Grün Sekunde) Der Server ist eingeschaltet und läuft. Dauerhaft an Grün Anzeige für Netzwerkaktivität (grün) Die Betriebsanzeige hilft Ihnen, die Netzwerkverbindung und -aktivitäten zu erkennen. ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 41 Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.
  • Seite 42 • Aus: Das Netzteil funktioniert ordnungsgemäß. • Gelb: Das Netzteil ist möglicherweise ausgefallen. Erstellen Sie einen Speicherauszug des Fehleranzeige FFDC-Protokolls vom System und wenden Sie sich an das Lenovo Back-End-Support-Team für eine Überprüfung des PSU-Datenprotokolls. Anzeigen auf der oberen Prozessorplatine (CPU BD) In den folgenden Abbildungen sind die Anzeigen auf der oberen Prozessorplatine (CPU BD) dargestellt.
  • Seite 43 Überwachungssignalanzei- • Ein oder aus: FPGA funktioniert nicht. ge (grün) 1. Tauschen Sie die untere Prozessorplatine (MB) aus. 2. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. P5V_AUX- • Ein: Die P5V_AUX-Stromversorgung ist eingeschaltet. Statusanzeige (green) •...
  • Seite 44 Eine System-ID-Taste mit Anzeige befindet sich auch an der Anzeige (blau) Sie den Server eindeutig Vorderseite des Servers. Sie können die System-ID-Taste bestimmen. drücken, um die ID-Anzeigen an der Vorder- und Rückseite ein-/auszuschalten oder blinken zu lassen. ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 45 (Nur qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut. 3. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. Anzeigen auf der unteren Prozessorplatine (MB) In den folgenden Abbildungen sind die Anzeigen auf der unteren Prozessorplatine (MB) dargestellt.
  • Seite 46 • Blinkend (ungefähr einmal pro Sekunde): FPGA funktioniert ordnungsgemäß. Überwachungssignalanzeige • Ein oder aus: FPGA funktioniert nicht. (grün) 1. Tauschen Sie die untere Prozessorplatine (MB) aus. 2. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 47 Tabelle 19. Anzeigen auf der unteren Prozessorplatine (MB) (Forts.) Anzeige Beschreibung und Maßnahmen • Aus: System läuft normal. Stromversorgungsfehleranzei- • Blinkt (ungefähr einmal pro Sekunde): Es ist ein Systemfehler aufgetreten. ge (gelb) 1. Überprüfen Sie das Netzteil, die Netzteil-Interposer-Platine und die Stromversorgungsplatine.
  • Seite 48 Nur zur Information. Es ist einem Fehler zutref- zutref- zutref- keine Aktion erforderlich. fend fend fend wiederhergestellt Authentifizierungsfehler bei Nicht Blinken Nicht Nicht Nur zur Information. Es ist UEFI-Firmware zutref- zutref- zutref- keine Aktion erforderlich. fend fend fend ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 49 Tabelle 20. Anzeigenbeschreibung (Forts.) FPGA- XCC- Über- Über- wach- wach- Anzei- ge für gssig- gssig- AP0- AP1- kriti- nalan- nalan- Anzei- Anzei- schen zeige- zeige- Szenario Fehler Hinweis Hinweis Aktionen UEFI-Firmware wird nach Nicht Nicht Nicht Nur zur Information. Es ist einem Authentifizierungsfehler zutref- zutref-...
  • Seite 50 Anmerkung: Folgen Sie diesen Anweisungen, wenn Sie das externe Diagnosegerät abziehen: Drücken Sie die Plastikklammer am Stecker nach vorne. Halten Sie die Klammer gedrückt und ziehen Sie das Kabel aus dem Anschluss. Anzeigenübersicht Das Diagnosegerät bietet eine LCD-Anzeige und fünf Navigationstasten. ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 51 LCD-Anzeige Bildlauftasten (aufwärts/abwärts/links/rechts) Drücken Sie die Bildlauftasten, um zu den Systeminformationen zu navigieren. Auswahltaste Drücken Sie die Auswahltaste, um eine Option im Menü auszuwählen. Flussdiagramm der Optionen Die LCD-Anzeige zeigt verschiedene Systeminformationen an. Navigieren Sie mit den Bildlauftasten durch die Optionen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden.
  • Seite 52 Die folgenden Optionen sind verfügbar. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 53 Startmenü (Systemstatus-Dashboard) Beispiel Startmenü Systemname Systemstatus Anzahl aktiver Alerts Temperatur Energieverbrauch Prüfpunktcode Aktive Alerts Untermenü Beispiel Startbildschirm: Anzahl aktiver Fehler Anmerkung: Das Menü „Aktive Alerts“ zeigt nur die 1 Active Alerts Anzahl der aktiven Fehler an. Wenn keine Fehler vorhanden sind, steht das Menü „Aktive Alerts“ in der Navigation nicht zur Verfügung.
  • Seite 54 IPv4 IP: • Statusunabhängige IPv6-IP xx.xx.xx.xx • Statische IPv6-IP • Aktuelles IPv6-Gateway IPv4 Network Mask: • IPv6-DNS x.x.x.x IPv4 Default Gateway: Anmerkung: Es wird nur die derzeit verwendete MAC- Adresse angezeigt (Erweiterung oder gemeinsam x.x.x.x genutzt). ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 55 Systemumgebungsinformationen Untermenü Beispiel Ambient Temp: 24 C Exhaust Temp: 30 C • Umgebungstemperatur CPU1 Temp: 50 C • Ablufttemperatur PSU1: Vin= 213 w • CPU-Temperatur Inlet= 26 C • PSU-Status FAN1 Front: 21000 RPM • Lüftergeschwindigkeit in U/min FAN2 Front: 21000 RPM FAN3 Front: 21000 RPM FAN4 Front: 21000 RPM Aktive Sitzungen...
  • Seite 56 ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 57 3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen. Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. Anmerkung: Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.
  • Seite 58 • CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1: Für das Ersetzen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
  • Seite 59 Tabelle 21. Teileliste (Forts.) Index Beschreibung CRU der CRU der Ver- Stufe 1 Stufe 2 brauch- smateriali- en und Struktur- teile Firmware- und RoT-Sicherheitsmodul √ System-E/A-Platine und Interposer- √ Einbaurahmen Laufschienensatz √ M.2-Laufwerkhalterung √ M.2-Laufwerk √ M.2-Bootadapter √ EIA-Flansch √ Externes Diagnosegerät √...
  • Seite 60 CSA geprüftes Kabelset, das aus einem höchstens 5 Meter langen Kabel des Typs SVT oder SJT mit drei 1,0-mm²-Adern (bzw. 18-AWG-Adern) (mindestens 1,0 mm² bzw. mindestens 18 AWG) sowie einem geerdeten 15 A und 250 V Stecker mit waagerechten Steckerklingen (Tandem Blade) besteht. ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 61 • Für Einheiten mit 230-Volt-Betrieb (außerhalb der Vereinigten Staaten): Verwenden Sie ein Kabelset mit geerdetem Netzanschlussstecker. Das Kabelset sollte über die jeweiligen Sicherheitsgenehmigungen des Landes verfügen, in dem das Gerät installiert wird. • Netzkabel für bestimmte Länder oder Regionen sind üblicherweise nur in diesen Ländern und Regionen erhältlich.
  • Seite 62 ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 63 Entpacken des Servers, ob sich die richtigen Komponenten in der Verpackung befinden, und finden Sie heraus, wo Sie Informationen zur Seriennummer des Servers und zum Zugriff auf Lenovo XClarity Controller erhalten. Befolgen Sie beim Einrichten des Servers die Anweisungen in „Prüfliste für die Serverkonfiguration“...
  • Seite 64 Abbildung 23. Position des Kennungsetiketts Lenovo XClarity Controller-Netzwerkzugriffsetikett Zusätzlich ist das Lenovo XClarity Controller-Netzwerkzugriffsetikett auf der herausziehbaren Informationskarte unten rechts an der Vorderseite des primären Gehäuses angebracht. So können Sie schnell auf die MAC-Adresse zugreifen. ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 65 Abbildung 24. Position des Lenovo XClarity Controller-Netzwerkzugriffsetiketts auf der herausziehbaren Informationskarte Service-Etikett und QR-Code Außerdem enthält das Systemservice-Etikett, das sich auf der Innenseite der vorderen oberen Abdeckung befindet, einen QR-Code für den mobilen Zugriff auf Serviceinformationen. Sie können den QR-Code mithilfe eines mobilen Geräts und einer Anwendung zum Lesen eines QR-Codes scannen und schnellen Zugriff auf...
  • Seite 66 5. Schließen Sie alle externen Kabel an den Server an. Die Anschlusspositionen finden Sie unter Kapitel 2 „Serverkomponenten“ auf Seite In der Regel müssen Sie Kabel im Rahmen der folgenden Vorgänge anschließen: • Server mit der Stromversorgung verbinden • Server mit dem Datennetzwerk verbinden ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 67 Gehen Sie wie folgt vor, um Ihr System zu konfigurieren. Detaillierte Anweisungen hierzu finden Sie im Abschnitt Kapitel 5 „Systemkonfiguration“ auf Seite 1. Legen Sie die Netzwerkverbindung für den Lenovo XClarity Controller mit dem Verwaltungsnetzwerk fest. 2. Aktualisieren Sie die Firmware für den Server, falls erforderlich.
  • Seite 68 ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 69 Netzwerk zu verbinden: 1. Starten Sie den Server. 2. Drücken Sie die in den Anweisungen auf dem Bildschirm angegebene Taste, um die Lenovo XClarity Provisioning Manager-Schnittstelle anzuzeigen. (Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter https://pubs.lenovo.com/lxpm-overview/...
  • Seite 70 Kapitel 2 „Serverkomponenten“ auf Seite • Wenn sich ein Schraubenschlüsselsymbol am USB-Anschluss Ihres Servers befindet, können Sie den USB-Anschluss für die Verbindung mit Lenovo XClarity Controller festlegen. Es ist zudem der einzige USB-Anschluss, der die USB-Automatisierungsaktualisierung des Firmware- und RoT-Sicherheitsmoduls unterstützt.
  • Seite 71 Statische Bündel (Service Packs) Lenovo veröffentlicht Firmware in der Regel in Form von Bündeln, die als statische Bündel (Service Packs) bezeichnet werden. Um sicherzustellen, dass alle Firmwareaktualisierungen kompatibel sind, müssen Sie die gesamte Firmware gleichzeitig aktualisieren. Wenn Sie die Firmware für Lenovo XClarity Controller und UEFI aktualisieren, aktualisieren Sie zunächst die Firmware für Lenovo XClarity Controller.
  • Seite 72 Linux Enterprise Server (SLES) erstellt. Es sind auch maschinentypspezifische statische Bündel (Service Packs) erhältlich, die nur Firmware enthalten. Firmware-Aktualisierungstools Lesen Sie die folgende Tabelle, um das Lenovo Tool zu ermitteln, das sich am besten zum Installieren und Einrichten der Firmware eignet: Werkzeug...
  • Seite 73 Firmwareaktualisierung finden Sie unter: Abschnitt „Firmwareaktualisierung“ in der LXPM-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxpm-overview/ • Lenovo XClarity Controller Wenn Sie ein bestimmtes Update installieren müssen, können Sie für einen bestimmten Server die Lenovo XClarity Controller-Schnittstelle verwenden. Anmerkungen: Kapitel 5 Systemkonfiguration...
  • Seite 74 Abschnitt „Ethernet-over-USB konfigurieren“ in der XCC-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxcc-overview/ – Wenn Sie Firmware über den Lenovo XClarity Controller aktualisieren, stellen Sie sicher, dass Sie die neuesten Einheitentreiber für das auf dem Server ausgeführte Betriebssystem heruntergeladen und installiert haben.
  • Seite 75 Anmerkungen: Lenovo XClarity Provisioning Manager bietet eine grafische Benutzeroberfläche zum Konfigurieren eines Servers. Außerdem steht die textbasierte Schnittstelle zur Systemkonfiguration (das Setup Utility) zur Verfügung. Über Lenovo XClarity Provisioning Manager können Sie den Server neu starten und auf die textbasierte Oberfläche zugreifen. Außerdem können Sie die textbasierte Schnittstelle als angezeigte Standardschnittstelle festlegen, wenn Sie LXPM starten.
  • Seite 76 Mithilfe einer konsistenten Konfiguration können Sie alle Server bereitstellen und vorab bereitstellen. Konfigurationseinstellungen (wie lokaler Speicher, E/A-Adapter, Booteinstellungen, Firmware, Ports und Lenovo XClarity Controller sowie die UEFI-Einstellungen) werden als Servermuster gespeichert, das auf einen oder mehrere verwaltete Server angewendet werden kann. Wenn die Servermuster aktualisiert werden, werden die entsprechenden Änderungen automatisch auf den entsprechenden Servern...
  • Seite 77 Laufwerk wird dem Hostbetriebssystem als physische Platte angezeigt und kann zur Erstellung von logischen Laufwerken oder Volumen für das Betriebssystem partitioniert werden. Eine Einführung zum Thema RAID finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.lenovo.com/lp0578-lenovo-raid-introduction Ausführliche Informationen zu RAID-Verwaltungstools und -Ressourcen finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.lenovo.com/lp0579-lenovo-raid-management-tools-and-resources...
  • Seite 78 Verfügbare Tools: – Lenovo XClarity Administrator http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/compute_node_image_deployment.html – Lenovo XClarity Essentials OneCLI https://pubs.lenovo.com/lxce-onecli/onecli_r_uxspi_proxy_tool – Lenovo XClarity Integrator Bereitstellungspaket für SCCM (nur für Windows-Betriebssysteme) https://pubs.lenovo.com/lxci-deploypack-sccm/dpsccm_c_endtoend_deploy_scenario • Ein Server Verfügbare Tools: – Lenovo XClarity Provisioning Manager Abschnitt „Betriebssysteminstallation“ in der LXPM-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxpm-overview/...
  • Seite 79 Sicherung der Serverkonfiguration zu erstellen. Stellen Sie sicher, Sicherungen für die folgenden Serverkomponenten zu erstellen: • Verwaltungsprozessor Sie können die Verwaltungsprozessorkonfiguration über die Lenovo XClarity Controller- Benutzerschnittstelle sichern. Weitere Informationen zur Sicherung der Verwaltungsprozessorkonfiguration finden Sie unter: Abschnitt „BMC-Konfiguration sichern“ in der XCC-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxcc-overview/...
  • Seite 80 ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 81 Produkt vorhanden sind. (Siehe folgende Links) Laut den Bedingungen des Lenovo Herstellerservice sind Sie als Eigentümer des Lenovo Produkts für die Wartung und Aktualisierung der gesamten Software und Firmware für das Produkt verantwortlich (sofern für das Produkt kein zusätzlicher Wartungsvertrag abgeschlossen wurde).
  • Seite 82 Person ein ähnlicher Fehler aufgetreten ist. Für den Kundendiensttechniker wichtige Informationen sammeln Falls Sie den Garantieservice für Ihr Lenovo Produkt in Anspruch nehmen möchten, sollten Sie alle benötigten Informationen vorbereiten, bevor Sie sich an Lenovo wenden, damit Ihnen die Kundendiensttechniker effizienter helfen können.
  • Seite 83 Ereignisse in Lenovo XClarity Administrator und den verwalteten Endpunkten auftreten. Sie können auswählen, ob die Diagnosedateien an die Lenovo Support über die Call HomeFunktion oder mit SFTP an einen anderen Service Provider gesendet werden. Sie können Diagnosedateien auch manuell sammeln, einen Problemdatensatz öffnen und Diagnosedateien an die Lenovo Support senden.
  • Seite 84 ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 85 – Einführung in UEFI-Einstellungen Support-Websites In diesem Abschnitt finden Sie Informationen zum Herunterladen von Treibern und Firmware sowie Unterstützungsressourcen. Support und Downloads • Website zum Herunterladen von Treibern und Software für ThinkSystem SR950 V3 – https://datacentersupport.lenovo.com/products/servers/thinksystem/sr950v3/7dc4/downloads/driver-list/ • Lenovo Rechenzentrenforum –...
  • Seite 86 • Lenovo ServerProven-Website (Kompatibilitätssuche für Zusatzeinrichtungen) – https://serverproven.lenovo.com • Installationsanweisungen für das Betriebssystem – https://pubs.lenovo.com/#os-installation • ETicket senden (Serviceanforderung) – https://support.lenovo.com/servicerequest • Produktbenachrichtigungen der Lenovo Data Center Group abonnieren (zeitnahe Informationen zu Firmwareaktualisierungen) – https://datacentersupport.lenovo.com/solutions/ht509500 ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
  • Seite 87 Verweise in diesen Informationen auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.
  • Seite 88 Limit überschreitet, kann möglicherweise nicht auf vom System generierte Befehle antworten oder es ist kein Schreiben auf diese Einheit möglich. Lenovo ist für den Austausch einer Einheit, die diese garantierte maximale Anzahl an Programm-/Löschzyklen (wie in den offiziell veröffentlichten Spezifikationen angegeben) überschritten hat, nicht verantwortlich.
  • Seite 89 Weitere Hinweise zur elektromagnetischen Verträglichkeit finden Sie hier: https://pubs.lenovo.com/important_notices/ BSMI RoHS-Erklärung für Region Taiwan Kontaktinformationen für Import und Export in Region Taiwan Es sind Kontaktinformationen für Import und Export in der Region Taiwan verfügbar. Anhang C. Hinweise...
  • Seite 90 ThinkSystem SR950 V3 Systemkonfigurationshandbuch...
