1. Verlegen Sie die Stationskabel vom Steuergerät zu
den Magnetventilen.
2. Verbinden Sie von jedem Magnetventil jeweils ein Kabel
mit einer gemeinsamen Masseleitung. Diese ist zumeist
weiß. Befestigen Sie jeweils eine separate Steuerleitung
mit dem verbleibenden Kabel jedes Ventils. Für sämtliche
Kabelverbindungen müssen wasserdichte Verbinder
verwendet werden.
3. Führen Sie die Kabel durch ein Kabelschutzrohr zu einer
der Öffnungen an der Unterseite des Gehäuses.
4. Isolieren Sie ca. 13 mm aller Kabelenden ab. Klemmen
Sie den gemeinsame Masseleiter der Ventile auf
den Anschluss COM. Klemmen Sie die Steuerleitung
jedes einzelnen Ventils auf die entsprechende
Stationsklemme.
Built on Innovation
®

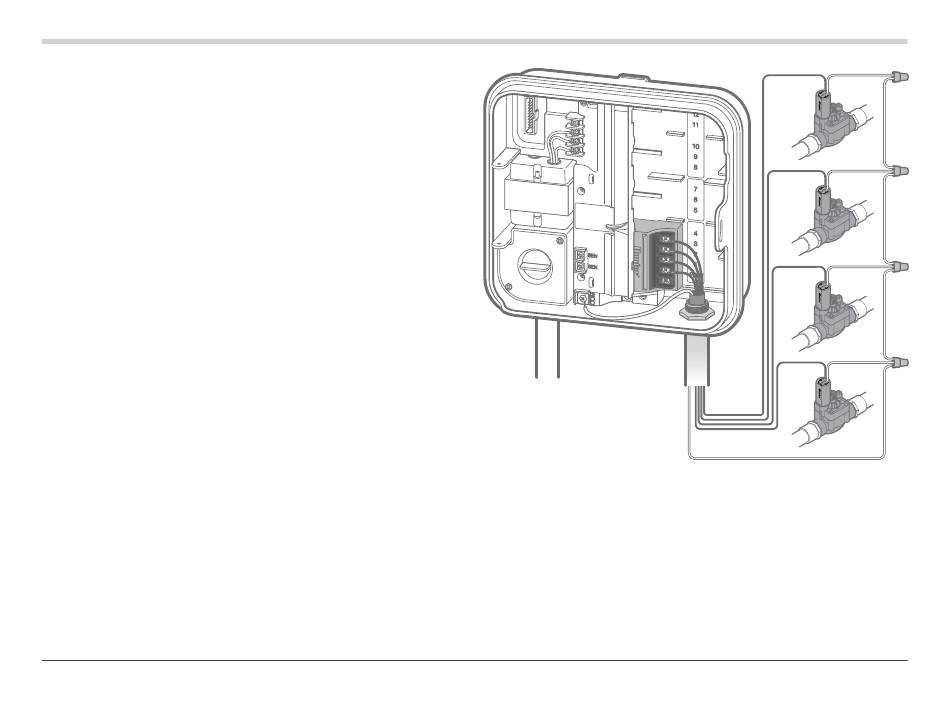

Anschließen der Stationskabel
4
3
2
1
COM
