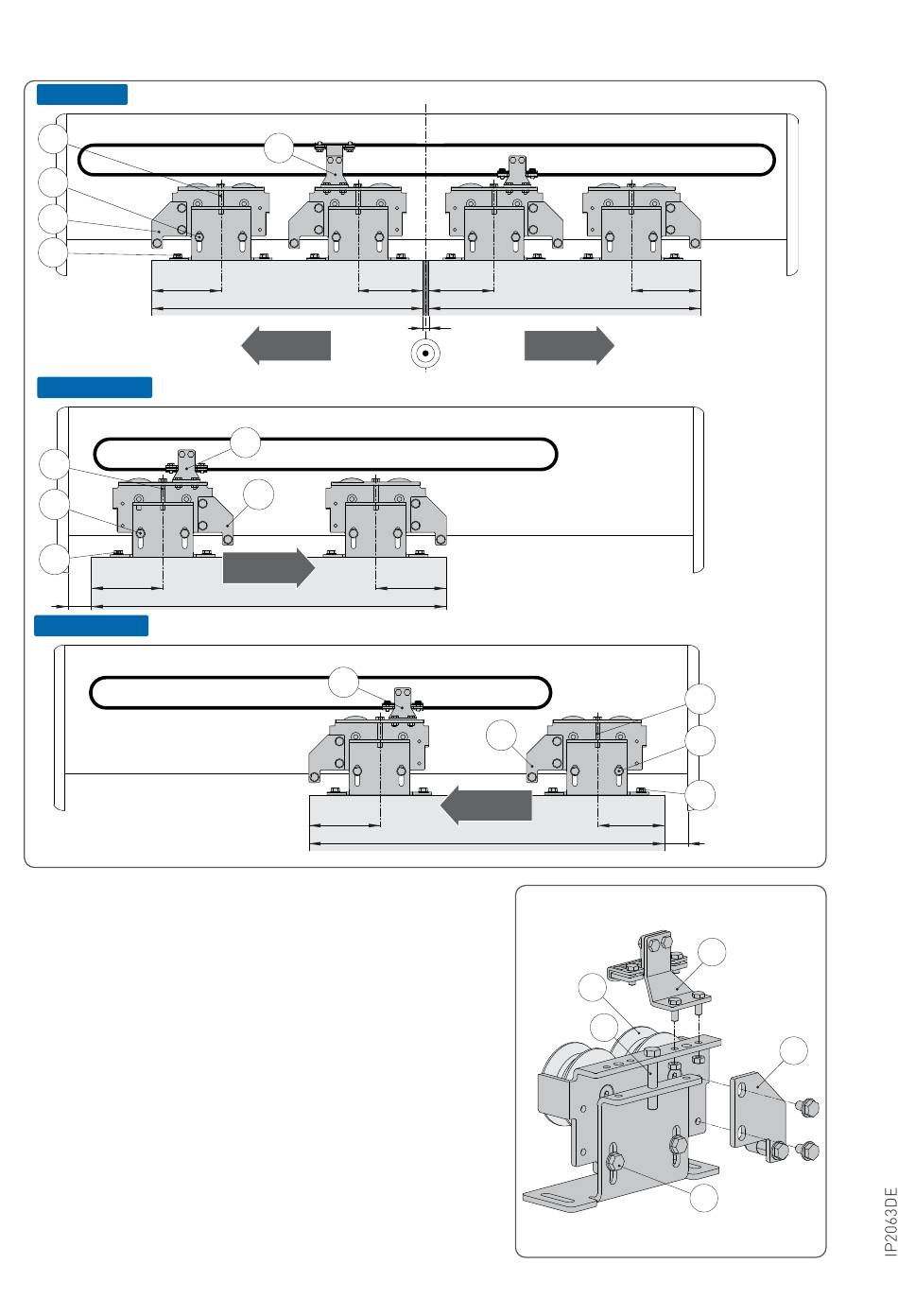

6. Installation und einstellung der flügel VALORHS
VALORHS2
C
B
D
A
135
VALORHS1DX
C
B
A
175
25
VALORHS1SX
HINWEIS: Wenn eine weitere Laufrolle [F] hinzugefügt wird (Satz
KVALHS2RC), muss die Einstellschraube [C] in die Mittelstellung
versetzt werden.
- Die Laufwagen mit den Schrauben [A] am Flügel befestigen,
dabei die auf Abbildung VALORHS2 angegebenen Maße für
zweiflügelige Antriebe oder die auf Abbildung VALORHS1DX
angegebenen Maße für einflügelige Antriebe mit Öffnungs-
richtung rechts bzw. jene auf Abbildung VALORHS1SX für
einflügelige Antriebe mit Öffnungsrichtung links beachten.
- Den vormontierten Flügel am Antrieb montieren.
- Den Bügel für den Entgleisungsschutz [D] wie angezeigt an-
bringen und so einstellen, dass zwischen Entgleisungsschutz
und Laufschiene keine Reibung besteht.
- Die Schrauben [B] lockern, den Flügel mit der Schraube [C]
senkrecht ausrichten und die Einstellung mit den Schrauben
[B] fixieren.
- Den Flügel mit der Hand bewegen und dabei prüfen, ob die
Bewegung reibungslos abläuft.
- Den Riemenbefestigungsbügel [E] am Laufwagen befestigen.
E
135
LM
OPENING
E
D
OPENING
LM
E
135
135
LM
6
OPENING
135
D
OPENING
LM
12
135
C
B
A
175
25
E
F
C
B
D
