C6 - Installation und Anschluss
Bereiten Sie alle Zubehörkabel im Voraus vor und verbinden Sie die Motorkabel mit der Leiterplatte, wie in
Abbildung 1 dargestellt. Beim Anschluss von Zubehörkabeln muss nicht zwischen positiver (+) und negativer (-)
Polarität unterschieden werden.
Schaltkasten
VOR DER INSTALLATION
Bestimmen Sie die Position für die Installation Ihres Schaltkastens. Es wird empfohlen, diese in der Nähe Ihres
Tores zu installieren und vor möglichen Schäden zu schützen.
Stellen Sie sicher, dass Ihr Stromanschlusskabel ausreichend lang ist, bevor Sie die Position Ihres
Schaltkastens festlegen.
VORBEREITUNG DER MONTAGE

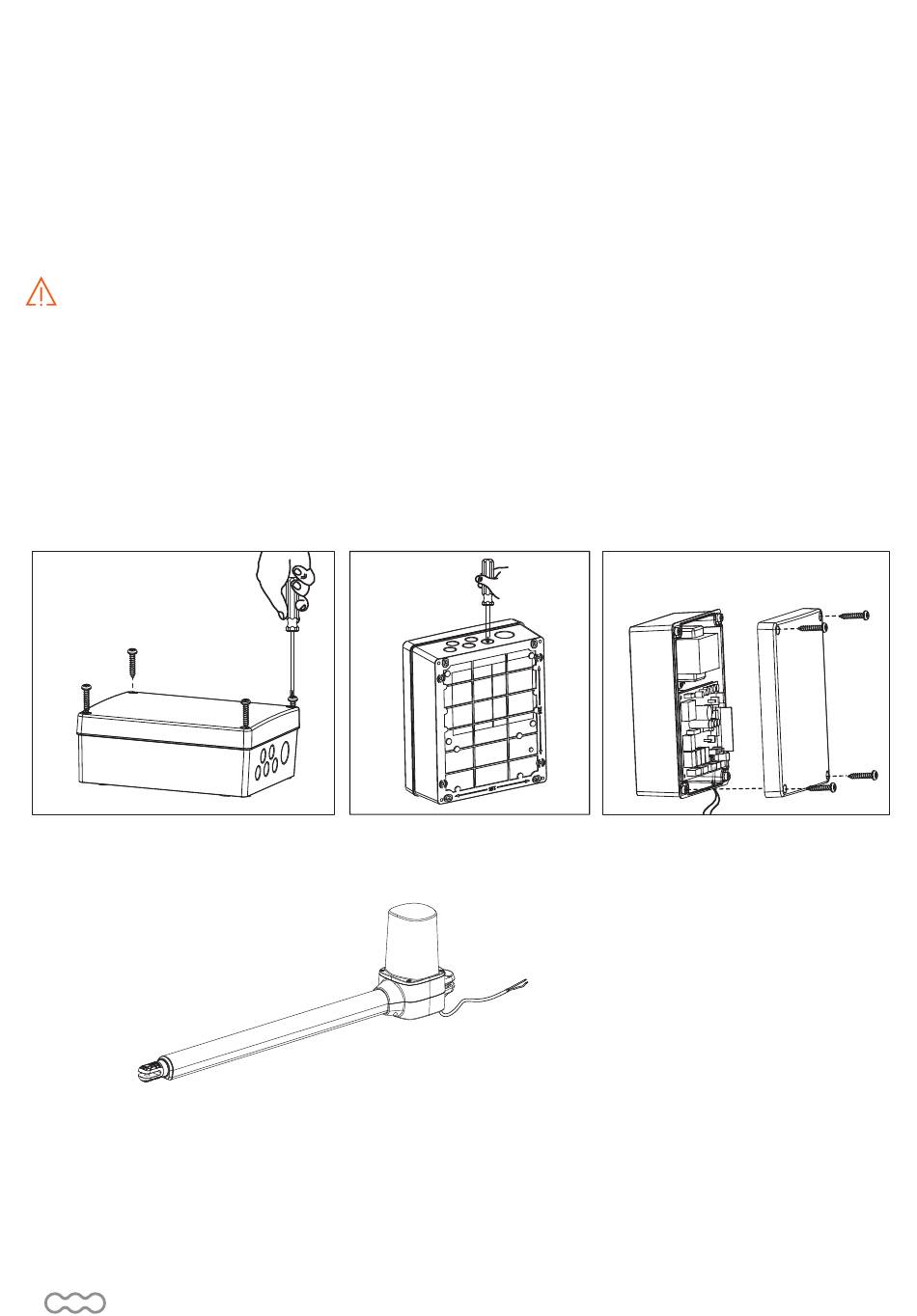

1. Entfernen Sie die 4 Schrauben vom Deckel Ihres Schaltkastens. (Siehe Abbildung 1(1))
2. Verwenden Sie einen Schraubendreher, um die vorgebohrten Löcher zu durchstoßen, die sich vorne auf der
Unterseite Ihres Schaltkastens befinden.
(Siehe Abbildung 1(2))
3. Platzieren und befestigen Sie Ihren Schaltkasten an der Wand.
4. Schließen Sie die Drähte der verschiedenen Elemente, die Sie anschließen möchten, an die Schaltkasten an
(Elemente werden auf den folgenden Seiten beschrieben)
5. Dichten Sie die Löcher Ihrer Kabeldurchführungen ab.
6. Schließen Sie den Schaltkasten, indem Sie die 4 Schrauben eindrehen. (Siehe Abbildung 1(3))
Figure 1(1)
Motor
ANSCHLIESSEN
DER DRÄHTE DES MOTORS
8
DE
Figure 1(2)
M+ (weiß)
M+(White)
M- (Yellow)
M- (gelb)
Figure 1(3)
Bemerkung: Stellen Sie sicher,
dass das Kabel während der
Öffnungs- und Schließphase
über ausreichend Spiel verfügt.
Für nach außen öffnende Tore:
Motor M1: Schließen Sie die
Motordrähte (Gelb-) an die
Klemmleiste Mo1+ und (Weiß+) an
die Klemmleiste Mo1 an
(Motor öffnet zuerst)
Motor M2: Verbinden Sie die
Motorkabel (Gelb-) mit der Klemme
Mo2+ und (Weiß+) mit der Klemme
Mo2 -
