- Seite 1 OpenGate 1 Zylinderantrieb für Flügeltore Einfache Montage Verwendung Zuverlässig Leiser Motor Steuer- platine PCB100 VSCS 2 x 2 m 2 x 200 kg V.012023 - IndA...
-
Seite 2: Inhaltsverzeichnis
INHALT INHALT A - Sicherheitshinweise ................................. 2 B - Beschreibung ..................................3 C- Verkabelung/Montage .................................4 D- Einstellen/Benutzung................................. 12 E- Technische Daten ................................14 F- Wartung ....................................15 G- Technischer Support ................................15 H- Garantie....................................17 I- Warnhinweise ..................................17 J- Konformitätserklärung ................................17 A - SICHERHEITSHINWEISE A - SICHERHEITSHINWEISE WARNUNG: Wichtige Sicherheitshinweise. -
Seite 3: B - Beschreibung

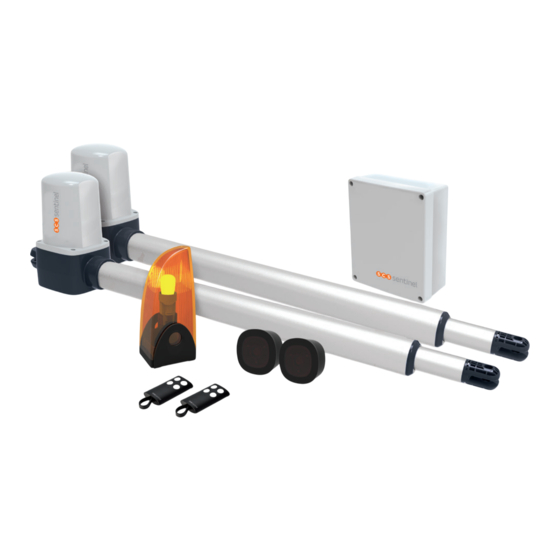

B - BESCHREIBUNG B - BESCHREIBUNG B1 - Bausatzinhalt Hinweis 2 Zylinder 1 Schaltkasten 2 Fernbedienungen 1 Blinklicht mit integrierter mit elektronischer AAM0050 1 Anleitung Antenne Lichtschranken Karte AAM0013 AAM0036 Dimensions : L 60 x H 55 mm Collection : Software : illustrator Schrauben Bügel... -
Seite 4: C- Verkabelung/Montage
C - VERKABELUNG/MONTAGE C - VERKABELUNG/MONTAGE C1- Montage der Automatik Blinklicht 24 V mit integrierter Antenne Schaltkasten Lichtschranken Torantrieb 24 V 4-Kanal-Fernbedienung Bitte stellen Sie sicher, physische Anschläge (nicht mitgeliefert) für die einwandfreie Funktion des Tores zu installieren. C2 - Maßtabelle Für eine korrekte Montage sind die in der folgenden Tabelle angegebenen Maße genau einzuhalten. -
Seite 5: Öffnung Nach Außen - Installation Mit Geöffnetem Tor (Max. 90°)
Öffnung nach Außen - Installation mit geöffnetem Tor (max. 90°) ACHTUNG! Bei einer Öffnung nach außen sollten Sie aus Sicherheitsgründen unbedingt ein Blinklicht an Ihrem Pfeiler anbringen. Um eine Öffnung nach außen zu ermöglichen, müssen Sie ein Metallteil entwerfen und/oder anfertigen lassen, um die Motoren zu versetzen, daher ist es WICHTIG die in der Tabelle angezeigten Montagerichtungen einzuhalten. - Seite 6 C4 - Armbefestigung Bevor Sie Ihren Arm am Tor positionieren, entriegeln Sie den Arm (C3) und ziehen Sie den Schaft vollständig aus dem Zylinder, schieben Sie ihn anschließend 3 cm hinein. TIPP Wenn Sie Probleme haben, Ihren Motor zu entsperren, haben Sie die Möglichkeit, sich einer Batterie zu bedienen.
- Seite 7 Figure 1(4) C5 - Anschluss- plan Transformator Transformateur Sicherung 2AL Fusible 2AL 250V 250V Abbildung 1 (2 x 1.5 mm²) fil rouge / marron braun 230V ~ Verdrahtung fil bleu Blau muss obligatorisch erfolgen in: ≥ 0,5 mm² Solarmodul panneau antenne solaire 1 mm²...
-
Seite 8: C6 - Installation Und Anschluss
C6 - Installation und Anschluss Bereiten Sie alle Zubehörkabel im Voraus vor und verbinden Sie die Motorkabel mit der Leiterplatte, wie in Abbildung 1 dargestellt. Beim Anschluss von Zubehörkabeln muss nicht zwischen positiver (+) und negativer (-) Polarität unterschieden werden. Schaltkasten VOR DER INSTALLATION Bestimmen Sie die Position für die Installation Ihres Schaltkastens. -
Seite 9: Anschluss Der 230V-Stromversorgung
Figure 1(4) Transformateur Fusible 2AL 250V ANSCHLUSS DES MOTORS M1 (der sich zuerst öffnende Motor) fil rouge / marron 230V ~ fil bleu SCHALTKASTENPLATINE panneau antenne solaire RF1 Remote receive board RF-Learn SYS-Learn Fusible T20A Motor 1 Motor 2 250V LED1 LED2 LED3... - Seite 10 Lichtschranken Lichtschranken sind Sicherheitsvorrichtungen für automatische Tore. Sie bestehen aus einem Sender und einem Empfänger und werden bei Unterbrechung des Strahlenganges ausgelöst. Wenn ein Hindernis erkannt wird, stoppt das Tor und öffnet sich geringfügig, so dass das Hindernis sicher entfernt werden kann. Etape 1 Etape 2 Etape 3...
- Seite 11 Blinklicht Achten Sie darauf, dass Sie alle Verpackungen entfernen, bevor Sie das Gerät anschließen. Wenn Sie die Reichweite Ihrer Fernbedienungen verbessern möchten, können Sie Die im Blinklicht integrierte Antenne mithilfe eines Koaxialkabels vom Typ RG58 (nicht im Lieferumfang enthalten) anschließen). In diesem Fall müssen Sie die Originalantenne trennen.
-
Seite 12: Dip-Schalter Über C1
Fusible T20A 250V D- EINSTELLUNG/VERWENDUNG D- EINSTELLUNG/VERWENDUNG LED1 LED2 D1- Einstellung der Flügelanzahl (DIP-Schalter 1) LED3 LED4 Schaltereinstellungen: die Position „ON“ befindet sich rechts, „OFF“ links SW1:Set 1. D/S set 2. Over_C1 3. Over_C2 DIP-Schalter 1 D/S in Position: 4. Auto EIN = 2-Flügel-Betrieb 5. -
Seite 13: D8- Lernprozess Für Fernbedienungen
RF1 Remote receive board D6- Verzögerungsgeschwindigkeit RF-Learn Die Verzögerungsgeschwindigkeit liegt bei 70 % der vollen Geschwindigkeit D7- LED-Anzeigeleuchten SYS-Learn LED1 RF-Anzeige: Radiofrequenz Fusible T20A Die LED1-Anzeige blinkt, wenn ein Signal empfangen wird 250V (Fernbedienung programmiert oder nicht). LED1 LED2 LED3 LED2 Lernsystem: LED4 Die LED2-Anzeige blinkt im Normalbetrieb zweimal pro Sekunde... -
Seite 14: D10- Anlernprozess Des Systems Für Ein Einzelflügeltor
D10- Anlernprozess des Systems für ein Einzelflügeltor Stellen Sie den Schalter 1 auf AUS. Öffnen Sie das Tor vollständig. Betätigen Sie die Taste „SYS-Iearn“ (bis die LED2-Anzeige einmal pro Sekunde blinkt und nicht wie üblich zweimal pro Sekunde) und drücken Sie anschließend die Taste oben rechts auf der Fernbedienung, um ein Einzelflügeltor anzulernen. -
Seite 15: F- Wartung
Lichtschranken Erkennungsmethode Infrarot-Strahl Reichweite Maximal 10 m Eingangsspannung 12~24 V AC/DC Antwortverzögerung < 100 ms Betriebsanzeige RX: Rote LED leuchtet auf (unterbrochener Strahl) Rote LED aus (ausgerichteter Strahl) TX: Rote LED leuchtet (Spannungsversorgung) Abmessungen 63 x 63 x 30 mm Ausgangstyp Relaisausgang F- WARTUNG... - Seite 16 Die Leuchte oder die Lampe Überprüfen Sie den Zustand der Blinklichtverdrahtung, den funktioniert nicht. ordnungsgemäßen Anschluss und die Glühbirne. Die Flügel oder Schiebetore stoppen 1. Überprüfen Sie, ob der Flügel frei bewegt werden kann und ob sich plötzlich während der Bewegung. keine Hindernisse dazwischen befinden.
-
Seite 17: H- Garantie
Ihrer Gemeinde oder Ihren Vertriebspartner zur Geräteentsorgung. J- KONFORMITÄTSERKLÄRUNG J- KONFORMITÄTSERKLÄRUNG Hiermit erklärt SCS Sentinel, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung kann eingesehen werden unter: www.scs-sentinel.com/downloads... - Seite 18 www.scs-sentinel.com 110, rue Pierre-Gilles de Gennes 49300 Cholet - France...
