- Seite 1 SCS Sentinel Motorisierung mit Schnecke für ein schlagendes Tor OneGate 1 MVE0056 1,5 m max 150 kg max Platine P100-12V-PCB1-VSCS Lautlose Motoren V.052021 - IndA...
-
Seite 2: Inhaltsverzeichnis
ZUSAMME ZUSAMME A -Sicherheitshinweise ................................2 B - Beschreibung ..................................3 B1 - Bausatzinhalt ................................ 3 B2 - Abmessungen ................................. 3 C- Verkabelung/Montage ................................ 3 C1 - Montage des automatisierten Systems ......................3 C2 - Maßtabelle ................................4 C3 - Armbefestigung ..............................5 C4 - Notentriegelung ..............................5 C5 - Anschlussplan ............................... -
Seite 3: B- Beschreibung

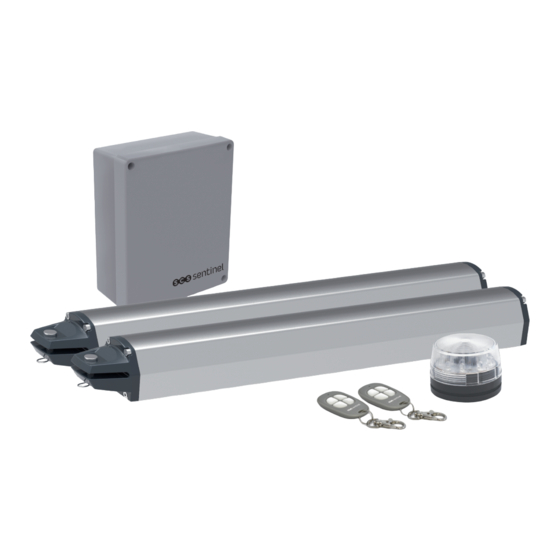

B- BESCHREIBUNG B- BESCHREIBUNG B1- Bausatzinhalt Schaltkasten 1 LED blinklicht Elektronische Fernbedienungen 2 Schnecke Platine Anleitung Montagebügel 1 Anleitung Aufkleber für die Entriegelung B2- Abmessungen 605 mm 67.6 mm 68 mm C- VERKABELUNG/MONTAGE C- VERKABELUNG/MONTAGE C1- Montage des automatisierten Systems Blinklicht Schaltkasten 2x1 mm... -
Seite 4: C2- Maßtabelle
C2- Maßtabelle Für eine korrekte Montage sind die in der folgenden Tabelle angegebenen Maße genau einzuhalten. Passen Sie bei Bedarf die Torstruktur an Ihren Antrieb an. Bevor Sie mit der Montage fortfahren, stellen Sie sicher, dass sich Ihr Tor frei öffnen und schließen lässt: 1) Die Scharniere müssen richtig positioniert und gefettet sein. -
Seite 5: C4- Notentriegelung
TRICK Um den Stift 70 mm vor dem Ende des Zylinders richtig zu positionieren, helfen Sie sich mit einer Batterie und stecken Sie die weissen und gelben Motordrähte an, um den Führungsschlitten je nach Polarität hin- und herzubewegen. C4- Notentriegelung Bei Stromausfall lösen Sie beim Öffnen Ihres Tores die Drosselklappe an der Torbefestigung ab. -
Seite 6: C5- Anschlussplan
Figure 1(4) Abbildung 1(4) C5- Anschlussplan Transformateur Sicherung 2AL Transformator Figure 1 Fusible 2AL 250V 250V fil rouge Rot/braune Ader Verdrahtung muss obligatorisch 230V ~ fil bleu blaue Ader erfolgen in: 2 x 1.5 mm² 0.5 mm² 1 mm² antenne Antenne P100 12V PCB1 VSCS 1 Flügel... -
Seite 7: C6- Installation Und Anschluss
C6- Installation und Anschluss Schaltkasten VOR DER INSTALLATION Bestimmen Sie die Montageposition Ihres Schaltkastens. Es wird empfohlen, diese in der Nähe Ihres Tores zu installieren und vor möglichen Schäden zu schützen. Stellen Sie sicher, dass Ihr Stromanschlusskabel ausreichend lang ist, bevor Sie die Position Ihres Schaltkastens festlegen. -
Seite 8: Anschluss Der 230V-Stromversorgung
Motor Anmerkung: Vermeiden Sie, dass das Kabel während der Öffnungs- und Schließphase zu ABZWEIGEN gespannt wird. DER GARNE DES MOTORS weiß M+ ( M- (gelb) ANSCHLUSS DES MOTORS M1 (MOTOR ÖFFNET ZUERST) SCHALTKASTENPLATINE Motor 1 Motor 2 M- (weiß) M+ ( gelb) ANSCHLUSS DES MOTORS M2 (MOTOR ÖFFNET SICH ALS ZWEITES) SCHALTKASTENPLATINE... -
Seite 9: Led Blinklicht
LED Blinklicht SCHALTKASTENPLATINE Blink Polarisierte Verzweigung... - Seite 10 Lichtschranke (optional erhältlich unter Ref. AAM0036) Lichtschranken sind Sicherheitsvorrichtungen für automatische Tore. Sie bestehen aus einem Sender und einem Empfänger und werden bei Unterbrechung des Strahlenganges ausgelöst. Wenn ein Hindernis erkannt wird, stoppt das Tor und öffnet sich leicht, sodass das Hindernis sicher gelöst werden kann. Etape 1 Etape 2 Etape 3...
-
Seite 11: D- Einstellung/Verwendung
SYS-Learn Fusible T20A 250V D- EINSTELLUNG/VERWENDUNG D- EINSTELLUNG/VERWENDUNG LED1 LED2 LED3 D1- Einstellung der Flügelanzahl (DIP-Schalter 1) LED4 Schaltereinstellungen: die Position „EIN“ befindet sich rechts, OFF“ nach links. SW1:Set DIP-Schalter 1 D/S in Position: 1. D/S set 2. Over_C1 EIN = 2-Flügel-Betrieb 3. -
Seite 12: D8- Lernprozess Für Fernbedienungen
RF-Learn D7- LED-Anzeigeleuchten SYS-Learn LED1 RF-Anzeige: Hochfrequenz Fusible T20A 250V Die LED1-Anzeige blinkt, wenn ein Signal empfangen wird (Fernbedienung programmiert oder nicht). LED1 LED2 LED3 LED2 Lernsystem: LED4 Die LED2-Anzeige blinkt im Normalbetrieb zweimal pro Sekunde und während der Programmierung einmal pro Sekunde. Wenn LED2 durchgängig erleuchtet ist, liegt ein Fehler bei der Programmierung vor. -
Seite 13: D10- Anlernprozess Des Systems Für Ein Einzelflügeltor
D10- Anlernprozess des Systems für ein Einzelflügeltor Stellen Sie den Schalter 1 auf AUS. Öffnen Sie das Tor vollständig. Betätigen Sie die Taste „SYS-Iearn“ (bis die LED2-Anzeige einmal pro Sekunde blinkt und nicht wie üblich zweimal pro Sekunde) und drücken Sie anschließend die Taste oben rechts auf der Fernbedienung, um ein Einzelflügeltor anzulernen. -
Seite 14: F- Wartung
Lichtschranken (optional - ref. AAM0036) Erkennungsmethode Infrarot-Strahl Reichweite Max. 10 m Eingangsspannung 12~24V AC/DC Antwortverzögerung < 100ms Betriebsanzeige RX: Rote LED leuchtet auf (unterbrochener Strahl) Rote LED aus (ausgerichteter Strahl) TX: Rote LED leuchtet (Spannungsversorgung) Abmessungen 63 x 63 x 30 mm Ausgangstyp Relaisausgang F- WARTUNG... -
Seite 15: H- Garantie
