5.2.2 Montage des Green Motion DC 44/66 EV Chargers
Beachten Sie bei der Wahl des Standorts für den EV Charger, dass für die Luftzirkulation ein Abstand von 300 mm auf
der linken und rechten Seite des EV Chargers einzuhalten ist.
Befestigen Sie die Säule mit 4 x M10-Gewindestangen aus Edelstahl auf einem 800 mm x 450 mm x 250 mm
Betonsockel. Das Stromeingangskabel muss durch den Betonsockel durch ein Loch mit einem Durchmesser von
48 mm geführt werden.

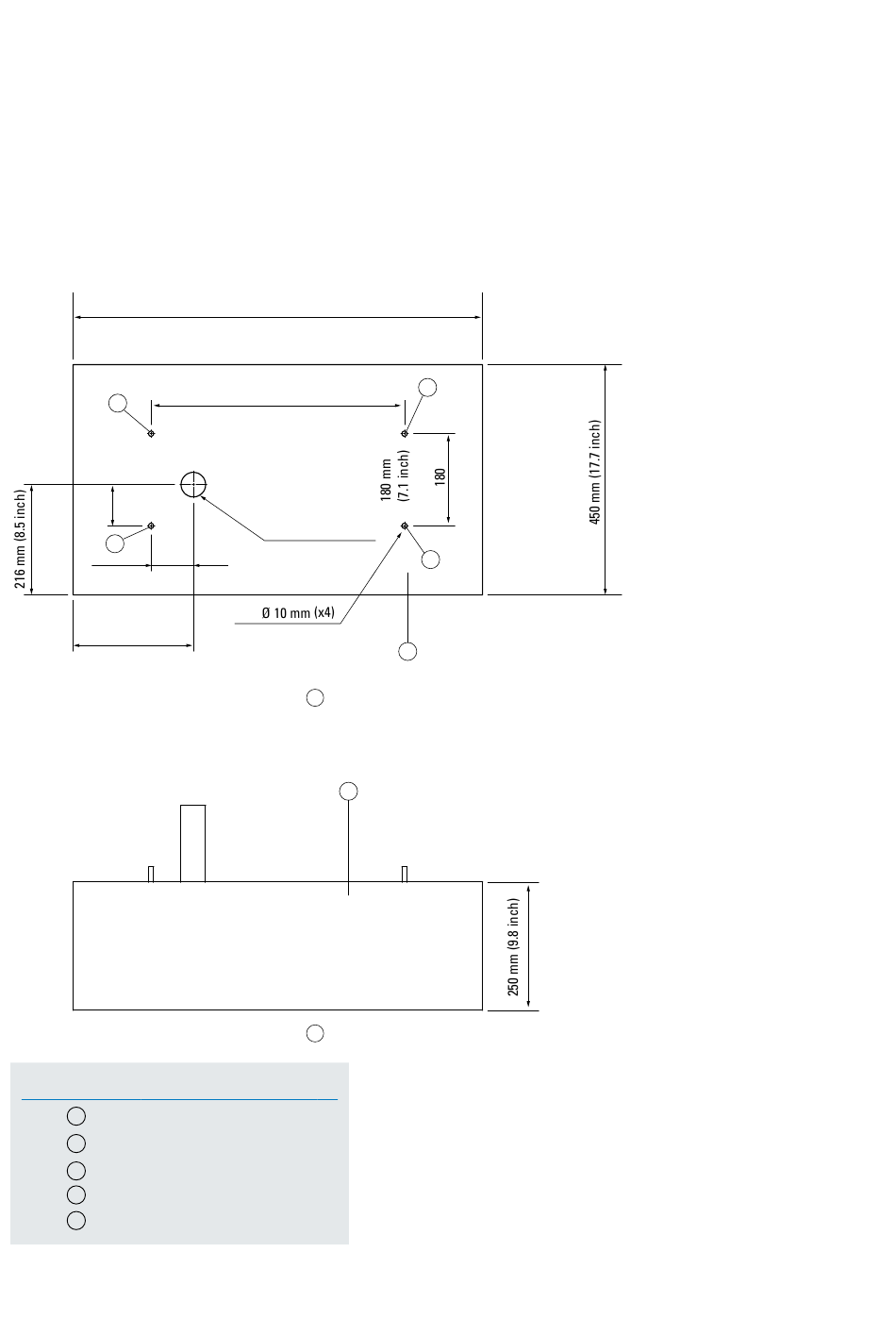

Unten ist eine schematische Darstellung des Betonsockels der Säule des EV Chargers zu sehen.
Abbildung 9. Die Drauf- und Vorderansicht des Betonsockels des EV Chargers mit Abmessungen
3
81 mm
(3.1 inch)
3
83 mm
(3.2 inch)
235 mm (9.2 inch)
Kennzeichnung Beschreibung
Draufsicht des Betonsockels
A
Vorderansicht des Betonsockels
B
1 Loch für Elektrokabel
2 Betonsockel
Edelstahlstange M10
3
16 INSTALLATIONSHANDBUCH FÜR GREEN MOTION DC 44/66 EV CHARGER MN192006DE April 2023 www.eaton.com
800 mm (31.4 inch)
495 mm (19.5 inch)
Ø 48 mm (1.9 inch)
A
2
B
3
3
2
