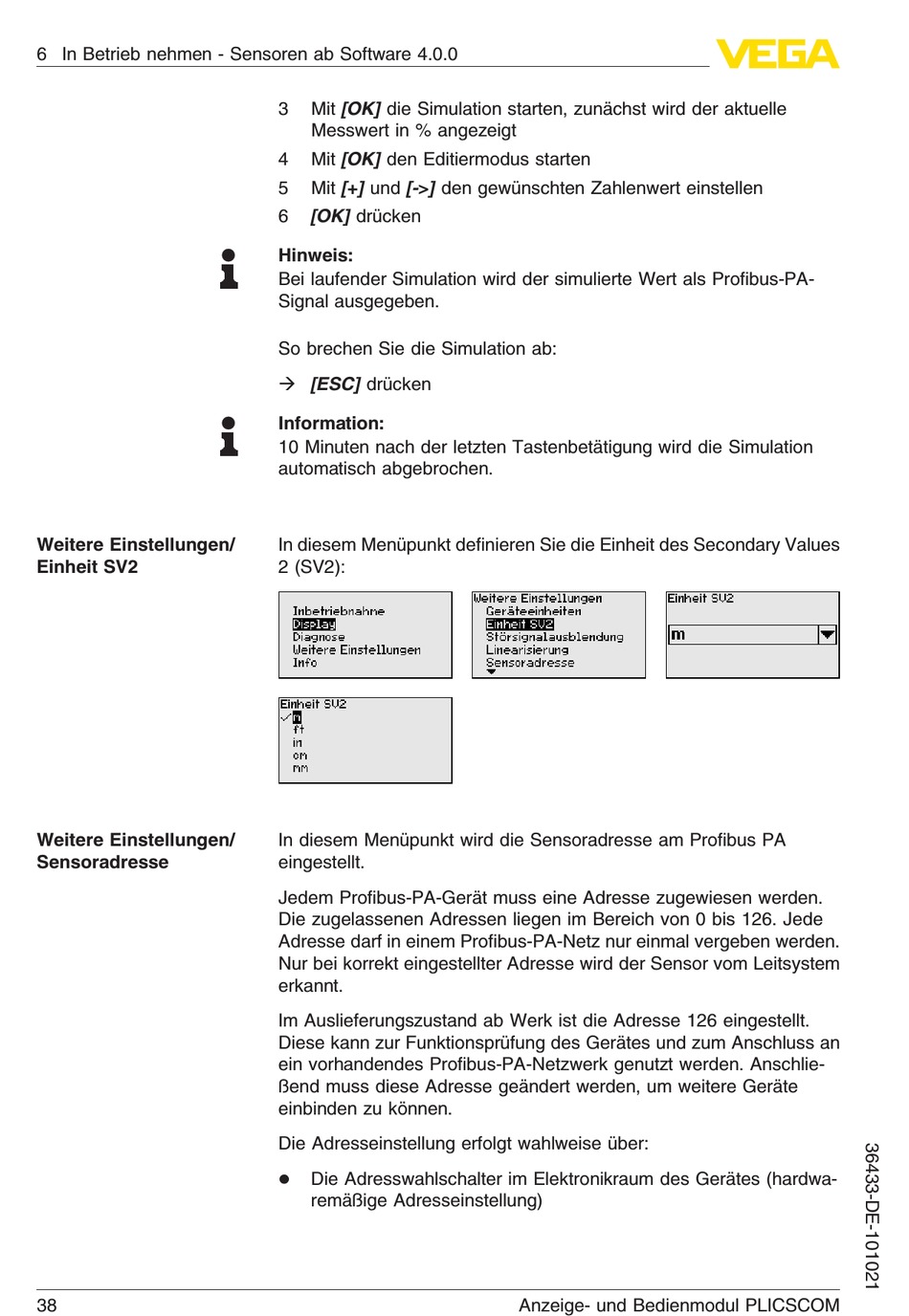

VEGA PLICSCOM Betriebsanleitung Seite 38

6 In Betrieb nehmen - Sensoren ab Software 4.0.0
Weitere Einstellungen/
Einheit SV2
Weitere Einstellungen/
Sensoradresse
38
Mit [OK] die Simulation starten, zunächst wird der aktuelle
3
Messwert in % angezeigt
Mit [OK] den Editiermodus starten
4
Mit [+] und [->] den gewünschten Zahlenwert einstellen
5
[OK] drücken
6
Hinweis:
Bei laufender Simulation wird der simulierte Wert als Profibus-PA-
Signal ausgegeben.
So brechen Sie die Simulation ab:
à [ESC] drücken
Information:
10 Minuten nach der letzten Tastenbetätigung wird die Simulation
automatisch abgebrochen.
In diesem Menüpunkt definieren Sie die Einheit des Secondary Values
2 (SV2):
In diesem Menüpunkt wird die Sensoradresse am Profibus PA
eingestellt.
Jedem Profibus-PA-Gerät muss eine Adresse zugewiesen werden.
Die zugelassenen Adressen liegen im Bereich von 0 bis 126. Jede
Adresse darf in einem Profibus-PA-Netz nur einmal vergeben werden.
Nur bei korrekt eingestellter Adresse wird der Sensor vom Leitsystem
erkannt.
Im Auslieferungszustand ab Werk ist die Adresse 126 eingestellt.
Diese kann zur Funktionsprüfung des Gerätes und zum Anschluss an
ein vorhandendes Profibus-PA-Netzwerk genutzt werden. Anschlie-
ßend muss diese Adresse geändert werden, um weitere Geräte
einbinden zu können.
Die Adresseinstellung erfolgt wahlweise über:
Die Adresswahlschalter im Elektronikraum des Gerätes (hardwa-
l
remäßige Adresseinstellung)
Anzeige- und Bedienmodul PLICSCOM
