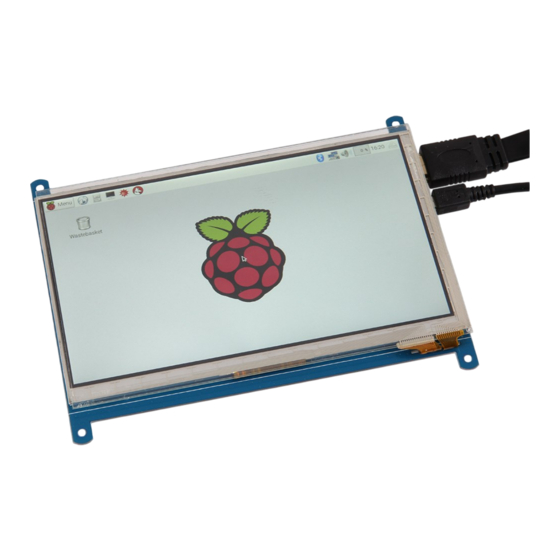

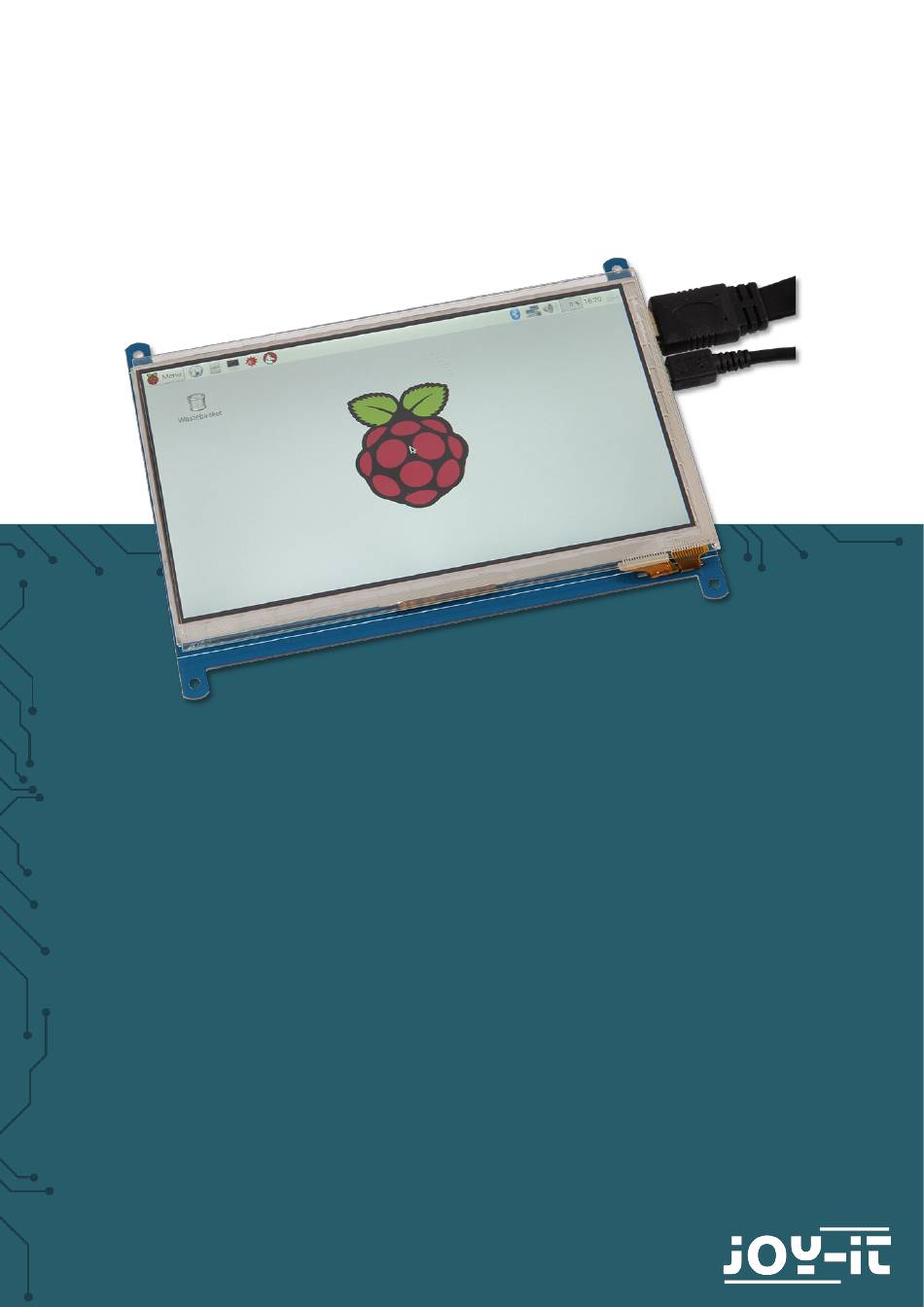

- Seite 1 7" TOUCH DISPLAY RB-LCD7-2 Joy-IT powered by SIMAC Electronics GmbH - Pascalstr. 8 - 47506 Neukirchen-Vluyn - www.joy-it.net...
-
Seite 2: Allgemeine Informationen
1. ALLGEMEINE INFORMATIONEN Sehr geehrte*r Kunde *in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren. - Seite 3 sudo nano /boot/config.txt Suchen Sie nun die Zeile #disable_overscan=1 und entfernen Sie das #- Zeichen. Speichern Sie die Datei mit STRG + O und bestätigen Sie mit Enter. Jetzt können Sie die Datei mit der Tastenkombination STRG + X schließen. Nach einem Neustart Ihres Raspberry Pis ist Ihr Display einsatzbereit.
-
Seite 4: Displayrotation
5. DISPLAYROTATION Für viele Einsatzzwecke ist eine Änderung der Displayausrichtung hilfreich. Selbstverständlich können Sie auch hier die Displayausrichtung konfigurieren. Hierzu müssen Sie einfach nur den Schritten in den folgenden Bildern folgen. 1. Öffnen Sie das Anwendungsmenü 2. Öffnen Sie die Einstellungen 3. -
Seite 5: Display Kalibrierung
Anschließend sollten Sie das, im nachfolgenden Bild zu sehende, geöffnete Fenster auf dem Desktop Ihres Raspberry Pi sehen können. In diesem Fenster gehen Sie dann einfach über Configure > Screens > HDMI-1 > Drehung auf die gewünschte Ausrichtung, die Sie für Ihr Dis- play benutzen wollen. - Seite 6 Nun ist noch eine Änderung an den Touchscreen Parametern vorzunehmen. Erstellen Sie eine neue Datei, wichtig ist hierbei nur, dass Sie eine .sh Datei erstellen, damit diese im Autostart ausgeführt werden kann (In unserem Beispiel heißt die Datei fliptouch.sh, der Name kann von Ihnen aber frei gewählt werden).
- Seite 7 7. VERWENDUNG UNTER WINDOWS 10 UND WINDOWS 11 Um das Display an einem Windows-Computer zu betreiben, verbinden Sie das Display einfach mit einem HDMI- und einem USB-Kabel. Das USB-Kabel wird dabei an den Touch-Anschluss des Displays und an einen freien USB-Port Ihres Computers angeschlossen. Das USB-Kabel dient sowohl dem Datenaustausch für die Touch-Funktion als auch der Stromversorgung des Displays.
-
Seite 8: Sonstige Informationen
Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
