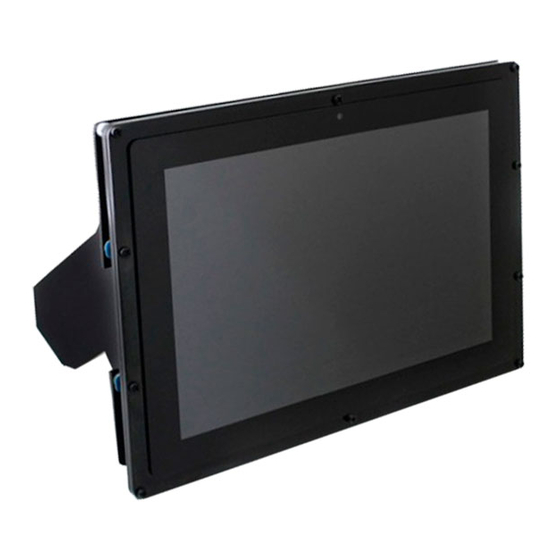

- Seite 1 10,1" LCD DISPLAY VERSION B RB-LCD-10B Joy-IT powered by SIMAC Electronics GmbH - Pascalstr. 8 - 47506 Neukirchen-Vluyn - www.joy-it.net...
- Seite 2 1. ALLGEMEINE INFORMATIONEN Sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.
- Seite 3 3. HALTERUNGSMONTAGE Folgen Sie einfach Schritt für Schritt der folgenden bebilderten Anleitung für eine schnelle und einfache Montage der Halterung. 1. Lösen Sie zunächst die Schrauben der Schutzabdeckung und nehmen Sie diese ab. 2. Lösen Sie nun die Schutzfolie der Füße. 3.
- Seite 4 4. Lösen Sie nun die Schutzfolie des Abdeckschutzes. 5. Befestigen sie nun die Abstandshalter mit den mitgelieferten Muttern an die dafür vorgesehenen Öffnungen. Dabei ist zu beachten, Nummern dabei verschiedenen Einplatinencomputer, welche mit dem Display kompatibel sind, darstellen. 7. Nun können Sie den Einplatinencomputer auf dieser Platte fest schrauben.
- Seite 5 4. AKTIVIERUNG/DEAKTIVIERUNG DES BACKLIGHTS Auf der Rückseite des Gerätes finden Sie in der oberen rechten Ecke des PCB's einen Schalter. Dieser Schalter dient einzig und allein dazu, das Backlight (die Hintergrundbeleuchtung des Gerätes) EIN bzw. AUS zu schalten und verfügt daher über keine anderen Funktionen. 5.
- Seite 6 5.2. Geräteverbindung Verbinden Sie das Power Only Interface des LCDs mit einem 5 V 2,4 A Adapter. Dieser sollte mit einem Typ A zu microUSB-Kabel ausgestattet sein. Verbinden Sie die HDMI-Schnittstelle des LCDs mit einem HDMI-Kabel mit der HDMI-Schnittstelle Ihres Raspberry Pis. Verbinden Sie die Berührungsschnittstelle des LCDs mit einer der USB-Schnittstellen Ihres Raspberry Pis.
- Seite 7 6. DISPLAYROTATION Für viele Einsatzzwecke ist eine Änderung der Displayausrichtung hilfreich. Selbstverständlich können Sie auch hier die Displayausrichtung konfigurieren. Hierzu müssen Sie einfach nur den Schritten in den folgenden Bildern folgen. 1. Öffnen Sie das Anwendungsmenü 2. Öffnen Sie die Einstellungen 3.
- Seite 8 Anschließend sollten Sie das, im nachfolgenden Bild zu sehende, geöffnete Fenster auf dem Desktop Ihres Raspberry Pi sehen können. In diesem Fenster gehen Sie dann einfach über Configure > Screens > HDMI-1 > Drehung auf die gewünschte Ausrichtung, die Sie für Ihr Dis- play benutzen wollen.
- Seite 9 8. VERWENDUNG MIT EINEM PC Dieses Produkt unterstützt Windows 7 / 8 / 8.1 / 10 und 11 Betriebssysteme. Für die Windows Betriebssysteme 8 und aufwärts werden Multi-Touch-Gesten mit bis zu 10 Punkten unterstützt. einigen Windows Betriebssystemen werden lediglich Single-Touch-Gesten unterstützt. 1.
- Seite 10 Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
