4.3 - STROMANSCHLUSS
•

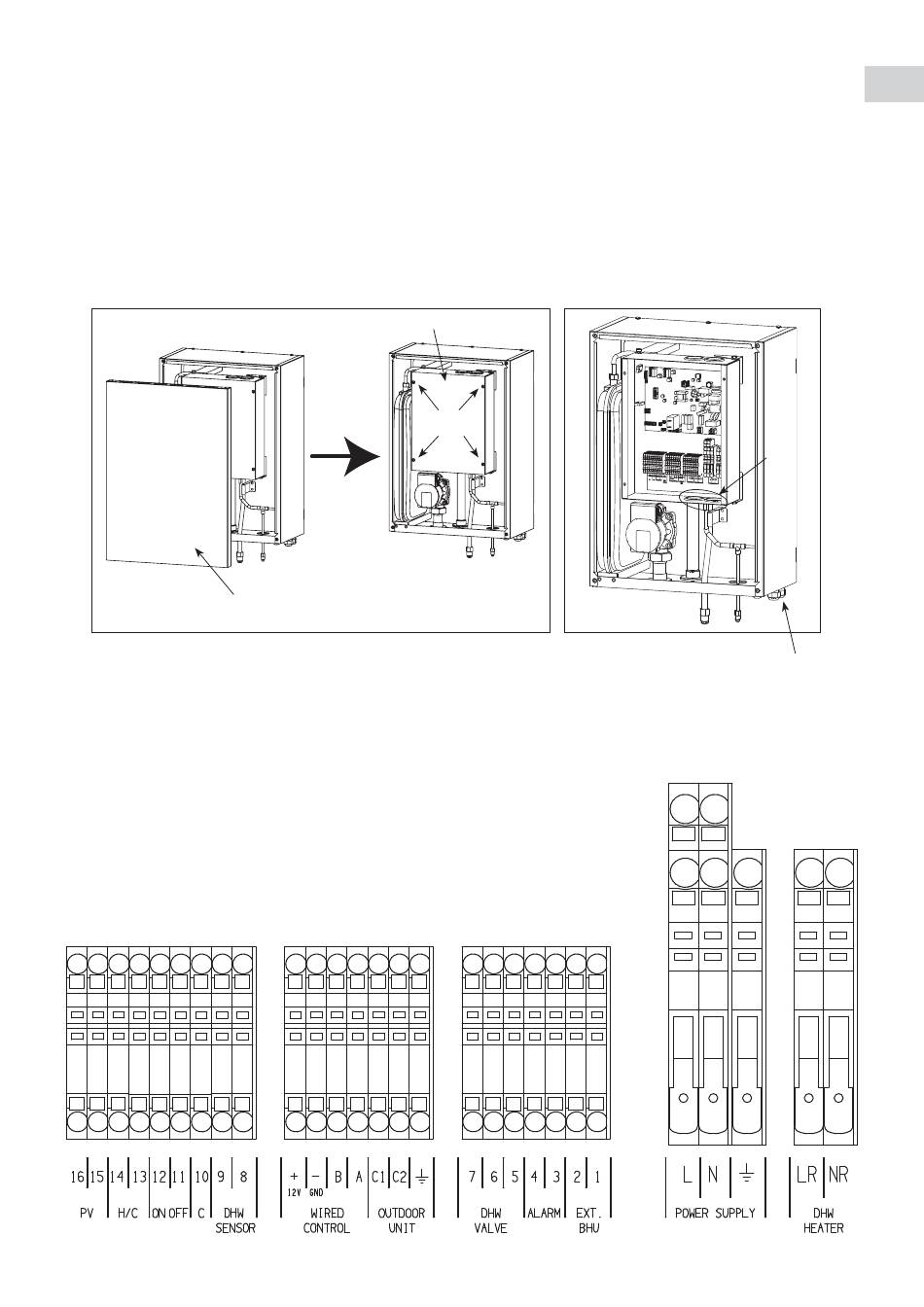

Das Frontpanel entfernen (fi g.1).
•
Die vier Schrauben lösen (Abb. 2).
•
Nehmen Sie dann die Abdeckung ab, um auf die Klemmenblocke zuzugreifen (Abb. 3).
•
Führen Sie die elektrischen Kabel zuerst durch die Kabelverschraubungen auf der Unterseite der Einheit
und dann durch die Kabeldurchführungen über auf der Unterseite des Schaltkastens (Abb. 3).
•
Die elektrischen Leistungskabel mit den Einheit-Anschlussleitungen verbinden und sie durch
Kabeldurchführungen befestigen. Lassen Sie einen Überschuss, um eine Drehung des Schaltkastens zu
ermöglichen.
•
Schließen Sie die Abdeckung, indem Sie die Vorgänge in umgekehrter Reihenfolge ausführen.
Fig. 1
Frontpanel
KLEMMENBLOCKE
Abdeckung
Schraube
Fig. 2
Fig. 3
11
Kabeldurch-
führungen
Kabelverschraubungen
