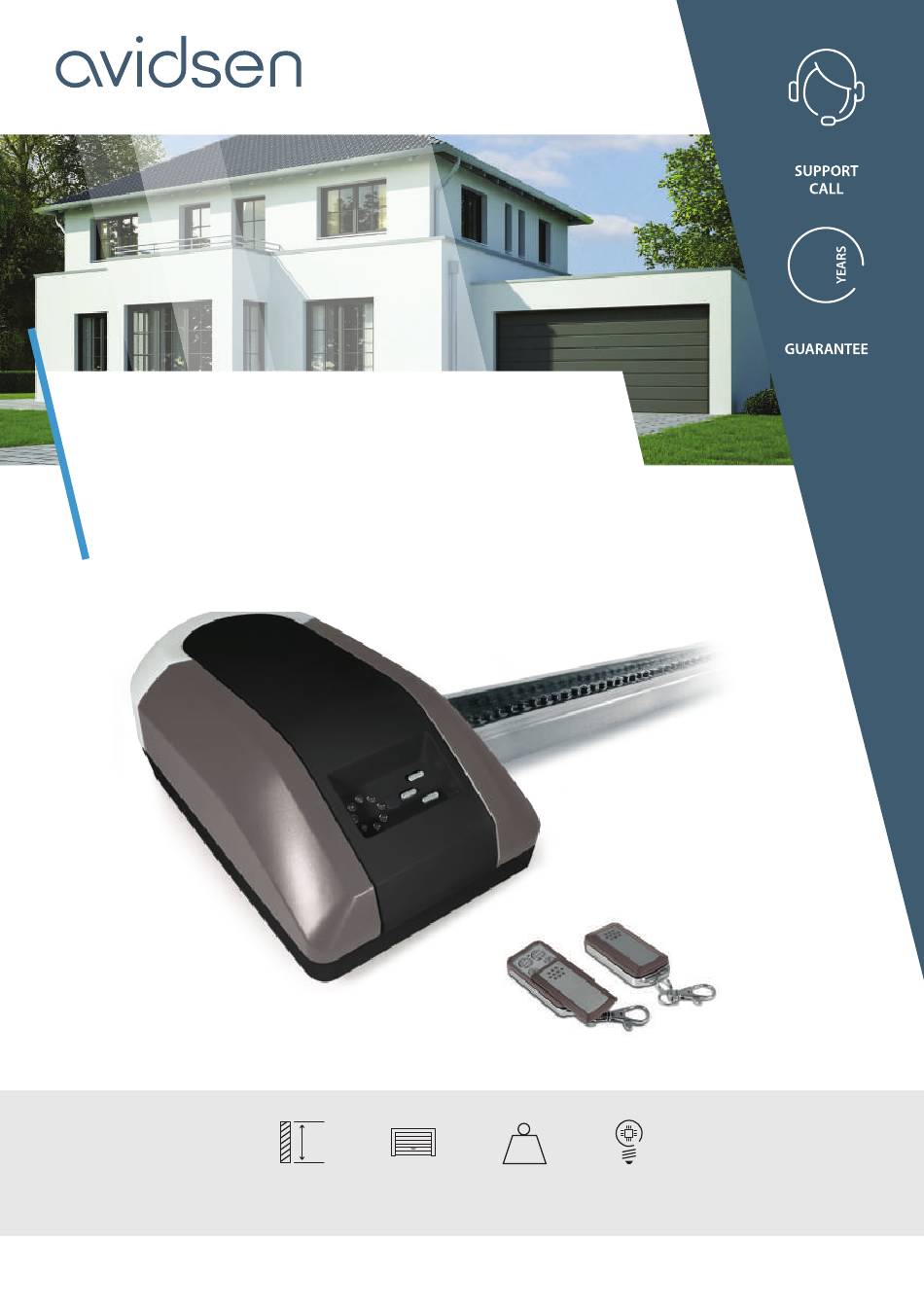

- Seite 1 STRÖMMA 600 MOTORISIERUNG Für Garagentor Art.-Nr. 114957 ≤2,20M PORTE DE 75KG LED 3W GARAGE www.avidsen.com...
-
Seite 2: Inhaltsverzeichnis
INHALT A - SICHERHEITS- D - INBETRIEB- ANWEISUNGEN NAHME 1 - VORSICHTSMASSNAHMEN BEI DER VER- 1 - EINSTELLUNG DER ÖFFNUNGSZEIT WENDUNG 2 - EINSTELLUNG DER SCHLIESSZEIT 2 - VORSICHTSMASSNAHMEN BEI DER 3 - EINSTELLUNG DER ÖFFNUNGSLEIS- INSTALLATION TUNG 3 - INSTANDHALTUNG UND REINIGUNG 4 - EINSTELLUNG DER SCHLIESSLEISTUNG 4 - RECYCLING 5 - EINSTELLUNG DES AUTOMATISCHEN... - Seite 3 E - VERWENDUNG 1 - ÖFFNEN/SCHLIESSEN 2 - VORSCHAU 3 - HINDERNISERKENNUNG 4 - MANUELLE BEWEGUNG F - WARTUNG UND INSTANDHALTUNG 1 - HILFE BEI DER STÖRUNGSBEHEBUNG 25 2 - INSTANDHALTUNGSMASSNAHME 3 - BATTERIEWECHSEL DER FERNBEDIE- NUNG 4 - ERSETZEN DER GLÜHBIRNE G - TECHNISCHE UND GESETZLICHE INFORMATIONEN...
-
Seite 4: A - Sicherheitsanweisungen
Verwendungszweck verwendet Handbuch zuwiderläuft und zu Schäden führt, kann werden, d.h. Motorisierung eines nicht der Firma Avidsen angelastet werden. ausschwingenden Kipptors oder Sektionaltors für eine Fahrzeugdurchfahrt. Jede andere 2 - VORSICHTSMASSNAHMEN BEI DER Verwendung wird als gefährlich erachtet. INSTALLATION •... -
Seite 5: Instandhaltung Und Reinigung
• Installieren Sie alle Wandbedienelemente nicht neu auf. Es besteht Explosionsgefahr! außerhalb der Reichweite von Kindern Avidsen haftet nicht für Schäden, wenn die Dieses Logo bedeutet, dass Altgeräte nicht Installation nicht wie in der mit dem Hausmüll entsorgt werden dürfen. -
Seite 6: B - Produktbeschreibung
B - PRODUKTBESCHREIBUNG 1 - INHALT DES SETS Gewinkelter Teil des Arms Schraube und Mutter für Zusammenbau des Arms Torbefestigung Befestigungsachse des Arms an der Torbefestigung Stift Antrieb Befestigungsachse des Arms am Schlitten Fernbedienung Stift Vorderseite der Schiene Systeme für manuelle Auskupplung Mittelteil der Schiene Schlitten für manuelle Auskupplung Hinterseite der Schiene... -
Seite 7: Benötigtes Material
Mindestsicherung der Hauptkante des max. Gewicht 75 kg. Tors von der Art der Benutzung und der Art des Steuerbefehls abhängt, um das Tor in Bewegung zu setzen. AVIDSEN Garagentorantrieb eine Impulsbedienung, das heißt, dass ein einfacher Impuls eine Steuervorrichtungen (Fernbedienung, Schlüsselschalter ...) das Tor in... -
Seite 8: Die Sicherheitsregeln
C - MONTAGE • Sektionaltor: max. Höhe 2,10m, max. Gewicht Das Garagentor darf nicht mit einer Schlupftür 75 kg. ausgestattet sein. Die messbare Schubkraft beim Schließen des Tors darf 150 N (15 kg) nicht überschreiten. Verwenden Sie die Motorleistungseinstellung nicht, um einen Tordefekt zu kompensieren. Eine zu hohe Kraft verhindert das Funktionieren des Sicherheitssystems. -
Seite 9: Beseitigung Der Risiken
C - MONTAGE 1 - BESEITIGUNG DER RISIKEN Ein motorisiertes ausschwingendes Kipptor oder Sektionaltor kann die folgenden Risiken bergen, die wie folgt vermieden werden können: Zwischen den Hebern eines ausschwingenden Kipptors und dem Rahmen Es besteht eine erhebliche Schergefahr zwischen den Hebern eines ausschwingenden Sektionaltores und dem Rahmen. -
Seite 10: Befestigung Der Elemente
C - MONTAGE Einklemmgefahr zwischen den Elementen eines Sektionaltors Bei einem Sektionaltor besteht die Gefahr des Einklemmens zwischen den Elementen. In diesem Fall empfiehlt es sich • Je nach Bewegung der Elemente eine flexible Führung zu haben (Fall A) • Elemente zu haben, die zur Vermeidung von variablen Lücken ausgelegt sind (Fall B) •... -
Seite 11: Montage Der Schiene Und Der Motorisierung
C - MONTAGE 2.1 - MONTAGE DER SCHIENE UND DER MOTORISIERUNG • Die Schienenelemente montieren. • Die Kette positionieren und befestigen. - Seite 12 C - MONTAGE • Die Schiene am Antrieb befestigen. • Die Kette spannen und den Motorschlitten gegenüber dem schwarzen Kupplungsteil positionieren.
- Seite 13 C - MONTAGE • Das gewinkelte Teil mit dem Befestigungszapfen und dem Stift am Schienenwagen befestigen.
-
Seite 14: Befestigung Des Montierten Torantriebs
C - MONTAGE 2.2 - BEFESTIGUNG DES MONTIERTEN TORANTRIEBS • Die Wandhalterung am Türsturz befestigen, mittig zum Tor und 5 cm von der Oberkante des Tors entfernt. • Die Wandhalterung sicher am Sturz befestigen. Für das Material geeignete Dübel und Schrauben verwenden. -
Seite 15: Befestigung Des Montierten Antriebs An Der Decke Und Dem Tor
C - MONTAGE 2.3 - BEFESTIGUNG DES MONTIERTEN ANTRIEBS AN DER DECKE UND DEM TOR • Positionieren Sie die Schiene mit Hilfe einer weiteren Person waagerecht und messen Sie den Abstand dazwischen. • Biegen Sie die Bügel auf das gleiche Maß wie der Abstand zwischen der Schiene und der Decke. •... - Seite 16 C - MONTAGE Dübel und Schrauben verwenden. • Wenn zu Beginn von Schritt 4-3 bei horizontaler Positionierung der Schiene der Antrieb an der Decke festhängt, verwenden Sie die Halterung (31).
- Seite 17 C - MONTAGE • Positionieren Sie den Torbefestigungsbügel oben auf dem Garagentor, zentriert auf dem Wandbefestigungsbügel. Wenn die Oberseite des Tors nicht steif genug ist, verstärken Sie sie. • Bringen Sie den Torbefestigungsbügel an. Für das Material geeignete Schrauben verwenden.
- Seite 18 C - MONTAGE • Den Torbefestigungsbügel mit dem gewinkelten Teil montieren. • Wenn das gewinkelte Teil zu kurz ist, um mit dem Torbefestigungsbügel montiert zu werden, verlängern Sie es mit dem geraden Teil. Nur um das notwendige Minimum verlängern.
-
Seite 19: Auskupplungssystem Am Schlitten
C - MONTAGE 2.4 - AUSKUPPLUNGSSYSTEM AM SCHLITTEN • System auskuppeln • Manuell prüfen, ob das Tor vollständig und korrekt öffnet und schließt. • Das Tor wieder in die eingekuppelte Position führen. • Motor an das Netz anschließen. -
Seite 20: D - Inbetriebnahme
D - INBETRIEBNAHME ACHTUNG! Um Lebensgefahr zu vermeiden, geschlossen ist. Alle LEDs leuchten, aber dürfen sich während der Einstellarbeiten niemand Nummer 4 blinkt. Wenn das Tor zu stark unter der Garagentorautomatik aufhalten. geschlossen ist, drücken Sie "+", um die Torposition neu einzustellen. Die Taste „ P “ Das Testen und Einstellen der Garagentorautomatik einmal drücken, um die Position zu speichern. -
Seite 21: Einstellung Des Automatischen Schliessens
D - INBETRIEBNAHME Leistung kann 8-stufig eingestellt werden: in • Die Taste "P“ drücken und halten, bis LED 7 der niedrigsten Stufe leuchtet nur LED1, in der blinkt höchsten leuchten alle LEDs. • Die Taste „ + “ drücken Alle LEDs erlöschen, •... -
Seite 22: Optionales Zubehör
D - INBETRIEBNAHME • Stellen Sie nach der Installation sicher, dass der Antrieb korrekt eingestellt ist und die Richtung ändert, wenn das Tor auf einen 50 mm hohen Gegenstand auf dem Boden trifft (bei Antrieben mit einem Quetschschutzsystem, das vom Kontakt mit der Unterkante des Tors abhängt). -
Seite 23: Drahtloses Bedienelement: Drahtlose Codetastatur (Optional)
D - INBETRIEBNAHME 8.3 - DRAHTLOSES BEDIENELEMENT: DRAHTLOSE CODETASTATUR (OPTIONAL) • Für die Programmierung des Tastenfelds lesen Sie bitte das Tastenfeld-Handbuch. • Gehen Sie wie bei der Programmierung einer Fernbedienung vor, aber anstatt deren Taste zu drücken, geben Sie den auf dem Tastenfeld programmierten Code ein. -
Seite 24: E - Verwendung
E - VERWENDUNG 3 - HINDERNISERKENNUNG Wichtige Hinweise: • Nehmen Sie den Antrieb erst in Betrieb, wenn Wenn das schließende Tor auf ein Hindernis trifft, alle Installations- und Einstellarbeiten vollständig verhält sich der Antrieb wie folgt: abgeschlossen sind und die Sicherheitshinweise - Das Tor hält an. -
Seite 25: F - Wartung Und Instandhaltung
F - WARTUNG UND INSTANDHALTUNG 1 - HILFE BEI DER STÖRUNGSBEHEBUNG Symptom Mögliche Ursache Lösung Entriegeln Sie das Tor und versuchen Das Garagentor ist ver- Sie es erneut. schlossen. Die Garagenautomatik Der Mechanismus ist falsch Stellen Sie den Antrieb gemäß den An- beginnt zu arbeiten, installiert. -
Seite 26: Instandhaltungsmassnahme
F - WARTUNG UND INSTANDHALTUNG 2 - INSTANDHALTUNGSMASSNAHME Die Instandhaltungsmaßnahmen müssen vom Installateur oder einer qualifizierten Person durchgeführt werden, um den Betrieb und die Sicherheit der Installation zu gewährleisten. Anzahl Instandhaltungs- Reinigungsmaßnahmen muss der Häufigkeit der Verwendung des motorisierten Tors entsprechen. Bei einer Nutzungsfrequenz von ca. -
Seite 27: G - Technische Und Gesetzliche Informationen
1 - TECHNISCHE MERKMALE Die technischen Merkmale sind ohne Gewähr und gelten für eine Betriebstemperatur von +20°C. Das Unternehmen AVIDSEN behält sich das Recht vor, die technischen Merkmale zur Verbesserung dieser Geräte bei gleichzeitiger Gewährleistung des ordnungsgemäßen Betriebs und des vorgesehenen Verwendungszwecks jederzeit zu ändern. -
Seite 28: Garantie
G - TECHNISCHE UND GESETZLICHE INFORMATIONEN 2 - GARANTIE Avidsen verpflichtet sich, für die Dauer der Gewährleistungsfrist Ersatzteile für dieses Produkt • Für dieses Gerät gilt ab Kaufdatum eine auf Lager zu halten. 3-jährige Garantie auf Teile und Reparatur. Es zwingend notwendig, dass Sie während der... - Seite 30 Avidsen 19 avenue Marcel Dassault - ZAC des Deux Lions F-37200 Tours - Frankreich...
