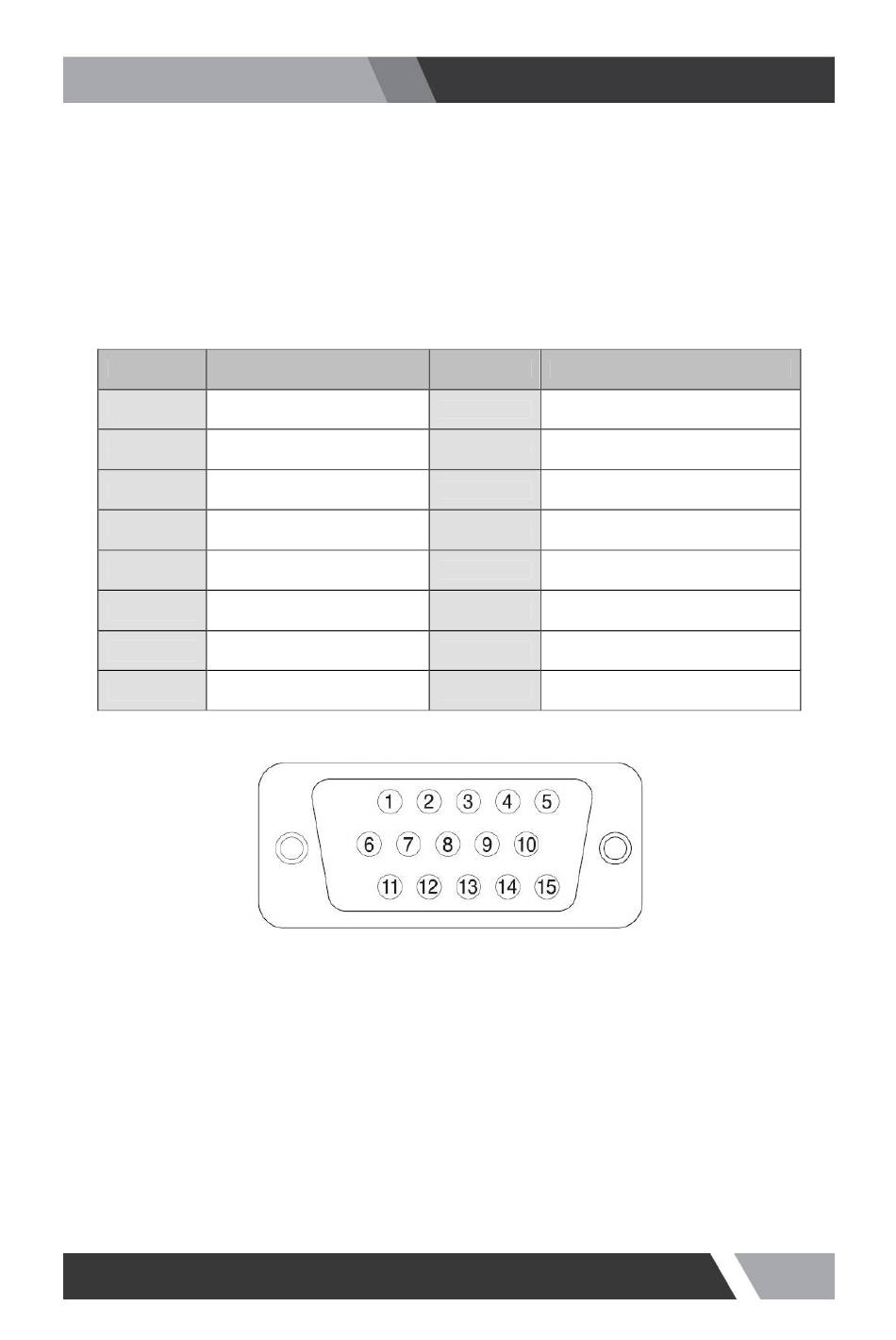

4.1 Stiftzuordnung der D-SUB-Stecker
Stift-Nr.
Stiftbezeichnung
1
ROT VIDEO
2
GRÜN VIDEO
3
BLAU VIDEO
4
ERDUNG
5
ERDUNG
6
ROT ERDUNG
7
GRÜN ERDUNG
8
BLAU ERDUNG
Installations- und Bedienungsanleitung
ANHANG
Stift-Nr.
Stiftbezeichnung
9
NC
10
SIGNAL CABLE DETECT
11
ERDUNG
12
SDA (für DDC)
13
H-SYNC
14
V-SYNC
15
SCL (für DDC)
