Deckenmontage

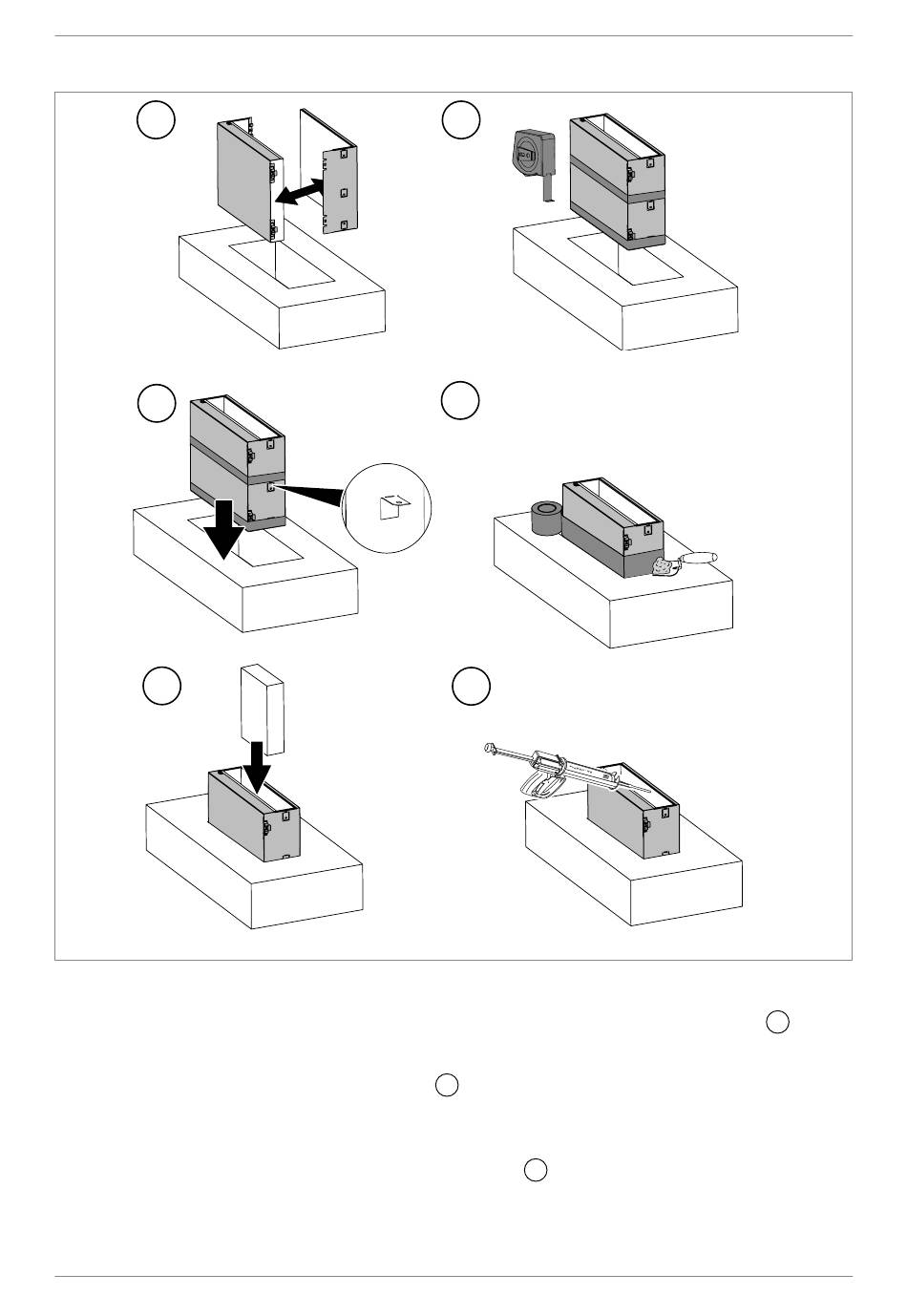

Abb 8: PYROPLUG MagicBox 4-seitig montieren (Deckenmontage)
®
1. Gehäuseoberteil und Gehäuseunterteil zusammenklicken.
1. Wanddicke bemessen und Graphitstreifen in entsprechendem Ab-
stand aufbringen.
PYROPLUG MagicBox aufbringen. Zweiten Graphitstreifen entspre-
®
chend der Bauteilstärke auf der PYROPLUG
2. Seitliche Lasche umknicken.
3. PYROPLUG MagicBox bündig in die Bauteilöffnug einsetzen. Die
®
umgeknickten Laschen halten die PYROPLUG
Position.
2
4
6
2
Ersten Graphitstreifen bündig am Rand der
3
1
MagicBox aufbringen.
®
MagicBox in ihrer
®
OBO Bettermann
